CMOS-Kamerasensormodul mit hoher Auflösung 50mp Sony IMX766 Mipi

CMOS-Kamerasensormodul mit hoher Auflösung 50mp Sony IMX766 Mipi

Spezifikationen

Beschreibung

Die 50MP Sony IMX766 verfügt über eine Sensorgröße von 1/1,56 Zoll und unterstützt OIS. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureEs wird mit vier Stromversorgungsspannungen betrieben: analog 2,8 V und 1,8 V, digital 1,1 V und 1.8 V für die Eingangs-/Ausgangsschnittstelle und erzielt einen geringen Stromverbrauch.

Eigenschaften

Der IMX766 ist ein Bildsensor mit einer Auflösung von 50 MP mit einer Sensorgröße von 1/1,56 ̊ und einer Pixelgröße von 1,0 μm.Die große Sensorgröße in Kombination mit einer erhöhten Pixelgröße bietet im Vergleich zu früheren Sony-Sensoren eine höhere Lichtzufuhr.
Der Sensor basiert auf der 2x2 On-Chip Lens (OCL) -Lösung von Sony, die eine Kondensatorlinse auf vier benachbarten Pixeln in einem Quad Bayer-Farbfilter-Array verwendet.Ein solcher Mechanismus erlaubt es, Phasenunterschiede in allen Pixeln zu erkennen und ermöglicht eine hohe Genauigkeit für kleine ObjekteDies erhöht auch die Fokussierung bei schlechten Lichtverhältnissen.

Gerätestruktur

CMOS-Bildsensor

Bildgröße: Diagonale 10,240 mm (Typ 1/1,56)

Anzahl der effektiven Pixel: 8224 (H) × 6224 (V) ca. 51,1 M Pixel

Anzahl der aktiven Pixel: 8192 (H) × 6144 (V) ca. 50,3 M Pixel

Größe des Chips: 9,214 mm (H) × 7,270 mm (V)

Einheitszellgröße: 1,00 μm (H) × 1,00 μm (V)

Substratmaterial: Silizium

Kundenspezifischer Service:

Wir können die FPC-Länge, die Form des Moduls, die Größe des Modulkopfes, den Objektivhalter, die Bildrichtung, den Auszug, den Stecker, die VCM, das Objektiv, die Firmware usw. anpassen.

Benutzerdefinierter Prozess:

1. Sie können Zeichnungen oder Muster liefern, sowie Dokumentation anfordern und von
Unsere Ingenieure.
2Kommunikation oder Treffen
3Wir werden uns mit Ihnen ausführlich austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das für Sie am besten geeignete Produkt zu bestimmen.
nach Ihren Bedürfnissen.
4. Entwicklung der Stichprobe
5. Die Einzelheiten der Sie müssen jederzeit mitgeteilt werden, um einen reibungslosen Fortschritt sicherzustellen.
6. Probenprüfung
7- Test und Alter auf Ihrer Anwendung, Feedback-Testergebnisse, keine Änderung erforderlich, Massenproduktion.

Warum Sie uns wählen:

Anträge

Kamera-Lösungen
Infrarotbildgeräte für die Industrie

Drohnen-Kamera-Modul
Intelligente Systeme usw.

Über uns:

Kooperative Marken & CustomEhr:

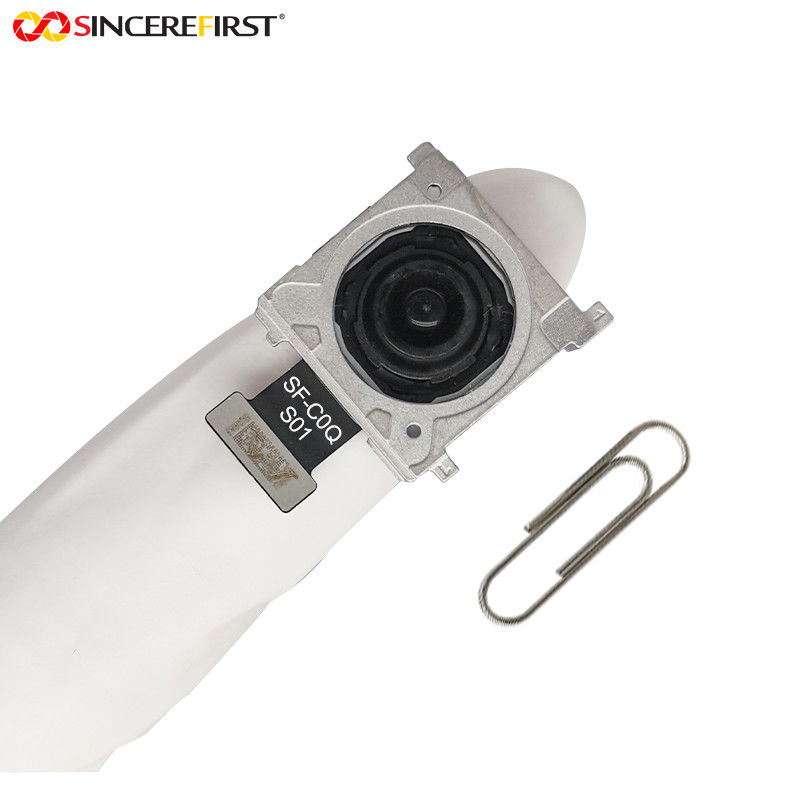

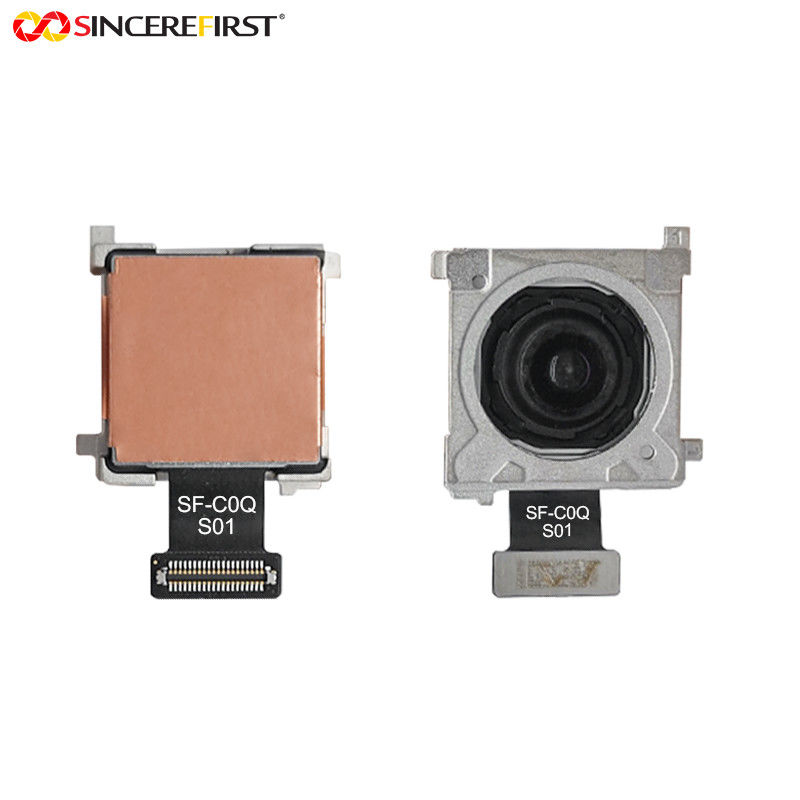

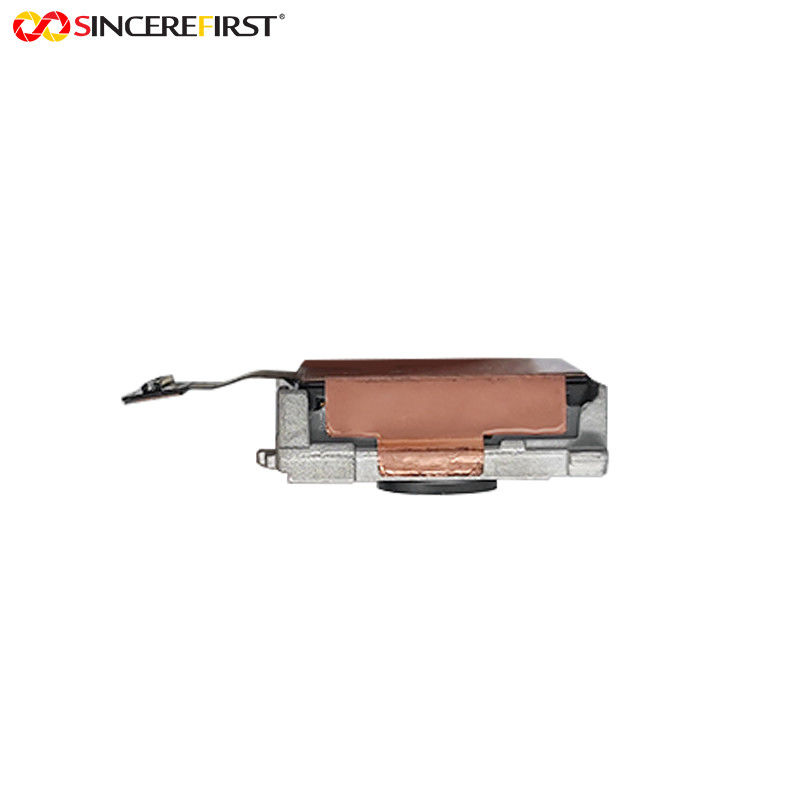

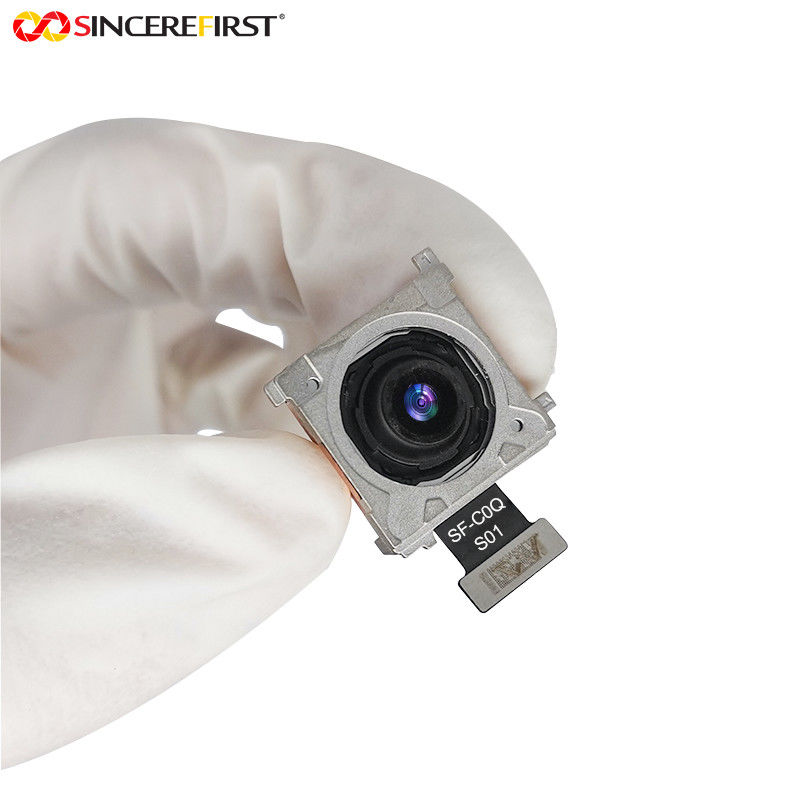

Details Bilder:
