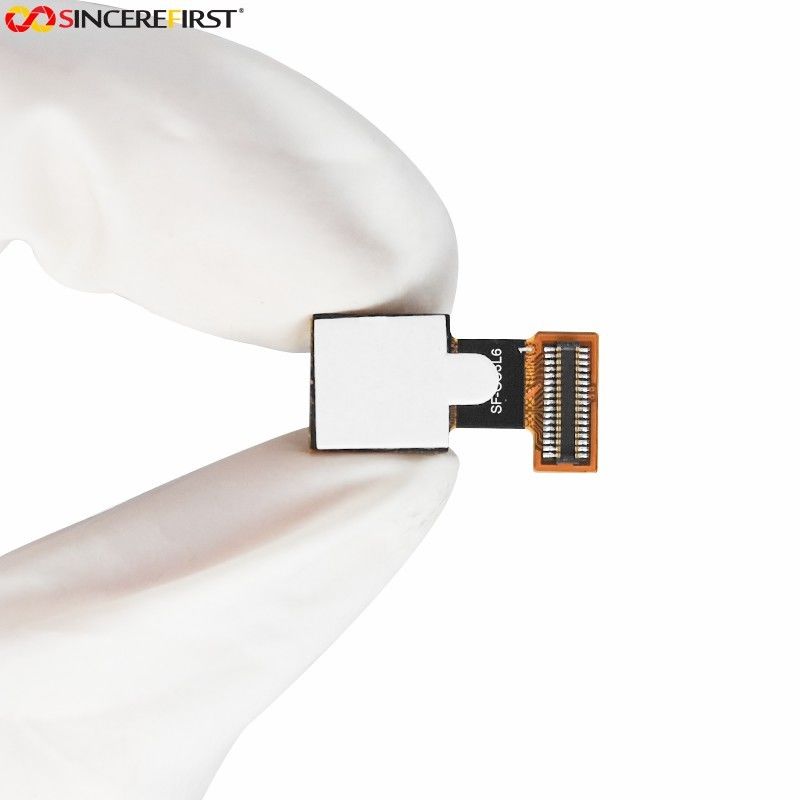

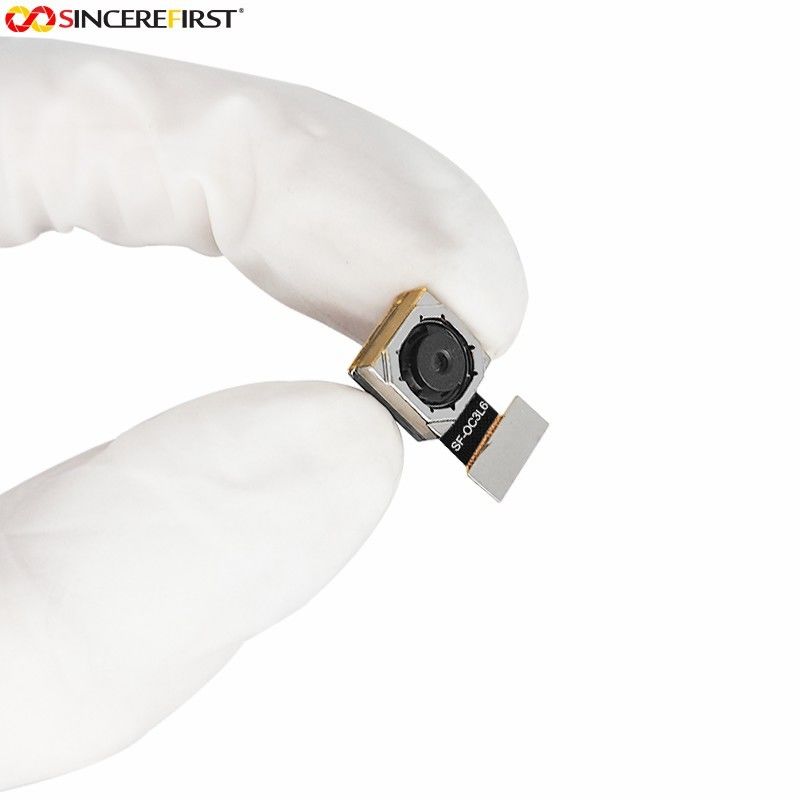

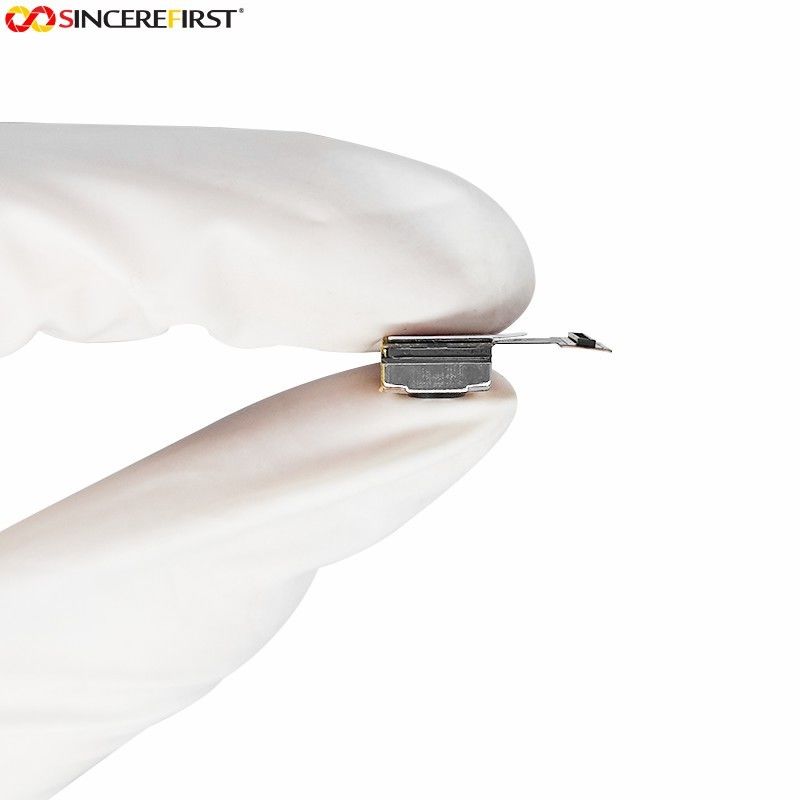

13mp Samsung CMOS Kamera-Modul des Bild-Sensor-S5K3L6 Mipi für Scannen
Specificaitons
| Bild-Sensor | 1/3.06' ‚S5K3L6XX03-FGX9 |
| Pixel-Größe | 1.12μm (H) x 1.12μm (V) |
| Entschließung | 13 Megapixel 4224H x 3136V |
| Schnittstelle | 30pin MIPI |
| FOV | 82° |
| Fokus-Art | Selbstfokus |
| Objektiver Abstand | 10cm zur Unendlichkeit |
| Fensterladen-Art | Rollen-Fensterladen |
| Brennweite | 3.65mm |
| AVDD | 2.8V |
Beschreibung
S5K3L6 ist ein in hohem Grade integrierter 13M Pixel-Kamerachip, der einen CMOS-Bild-Sensor (DIESSEITS), Bildkorrekturfunktionalität und Serienübertragung unter Verwendung 4 Wegs MIPI einschließt. Es wird unter Verwendung des Bild-Sensor-Prozesses SAMSUNGS CMOS fabriziert, der damit Darstellungsanwendungen eine Hochleistungsfähigkeit und einen Niederleistungsfotosensor entwickelt wird, verwirklichen. Der Sensor besteht aus 4208 × 3120 effektiven Pixeln (4224 × 3136 aktiven Pixeln) der das optische Format 1/3-inch zusammenbringt.
Das DIESSEITS hat ADC-Reihen Bit des Aufchips 10, zum des Pixelertrages und Aufchip der aufeinander bezogenen doppelten Probenahme zu digitalisieren (CDS
zu örtlich festgelegte Muster-Geräusche (FPN) drastisch verringern. Es enthält Aufchipkamerafunktionen wie binning Daten.
Datenformatierung.
S5K3L6 ist für Kameramodul-with2.8V/1.05 V der geringen Energie Stromversorgung passend.
Eigenschaften
◆Sensor 13Mp mit 1/3" Optik
◆Einheits-Pixel-Größe: μm 1,12 x 1,12 um
◆Effektive Entschließung: 4208 (H) × 3120 (V) Pixel
◆Aktive Entschließung: 4224 (H) × 3136 (V) Pixel
◆Farbfilter: Muster RGB Bayer
◆Fensterladen-Art: Elektronischer rollender Fensterladen und globales Zurückstellen
◆Rahmen-Rate Max. Normal: 30 fps @ voll
◆Max. Videorahmen-Rate: 60 fps @ FHD, 120fps @ HD
◆Datenrate: 1,25 Gbps/Weg
◆ADC-Genauigkeit: 10 Bits
◆Schnittstellen: MIPI CSI-2 (1,25 Gbps pro Weg, 4 Wege) Ausgabeformate - RAW8 (beschnitt), RAW10
◆Antriebssteuerung: I2C-compatible/2' Sklavenunterstützung Nd I2C adressfür Doppelkamera
◆3,5 Kbits des Gedächtnisses des Auf-Chips OTP für Benutzer
◆Analoger Gewinn x16
◆Vertikaler leichter Schlag und horizontaler Spiegelmodus
◆Durchschnittlich-Vor-Probenahme - 2/2
◆Schlechte Pixel-Korrektur
◆Eingebaute Testseitegeneration
◆Versorgungsspannung: 2,8 V für Entsprechung, 1,8 V oder 2,8 V für Input/Output und 1,05 V für digitale Kernversorgung
◆Betriebstemperatur: – ℃ 30 zu + ℃ 70
◆Struktur der Rückseitenbeleuchtung (BSI)
Anwendungen
Barcode-Scannen
Scannen 3D
Virtuelle/vergrößerte Wirklichkeit
Positionsspurhaltung
Gesten-Anerkennung
Industrielle Bildverarbeitung
Biometrisches Scannen
