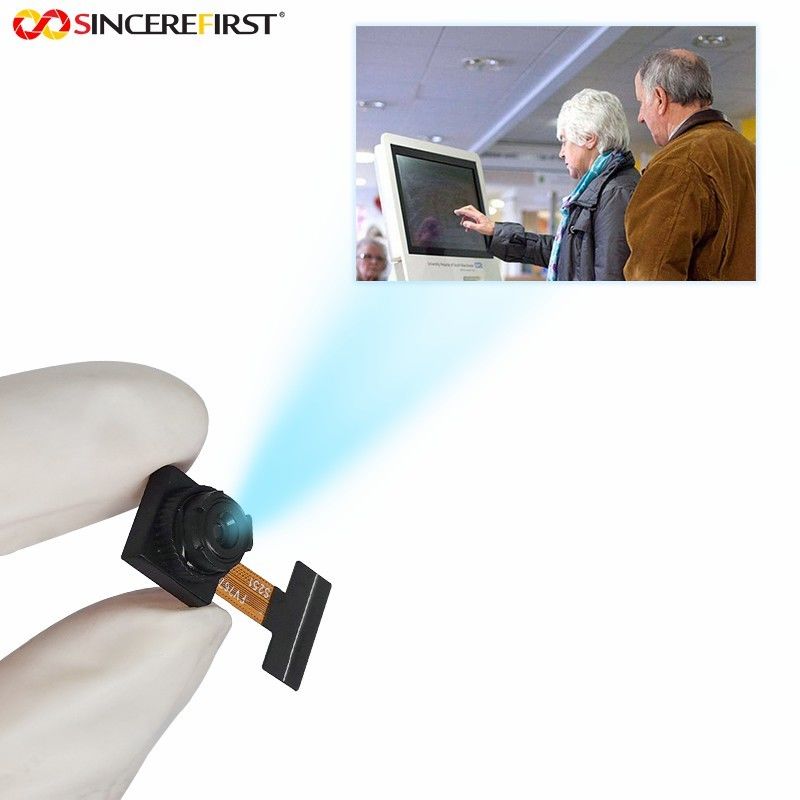

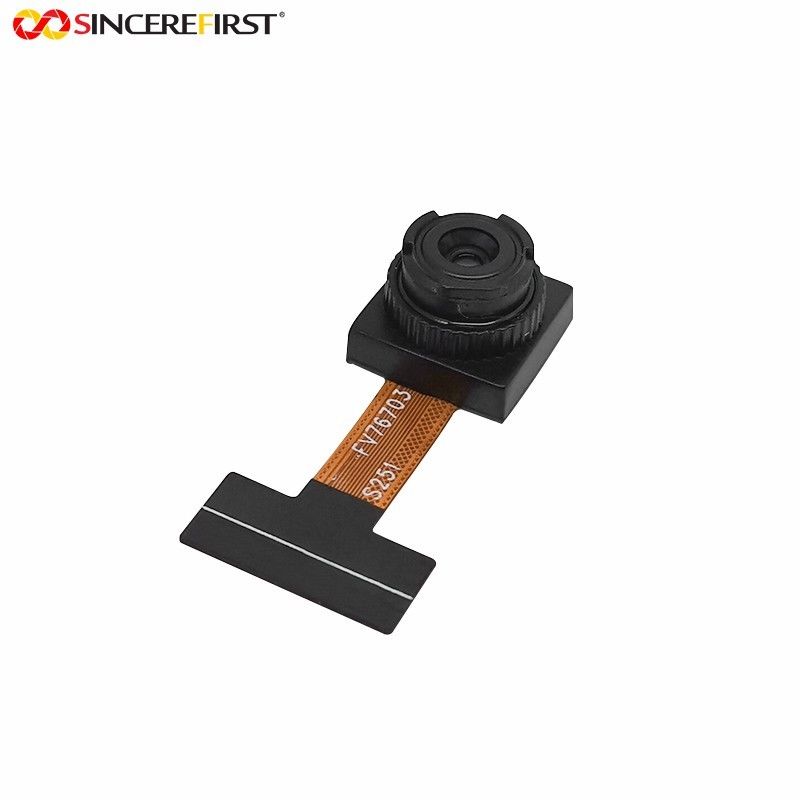

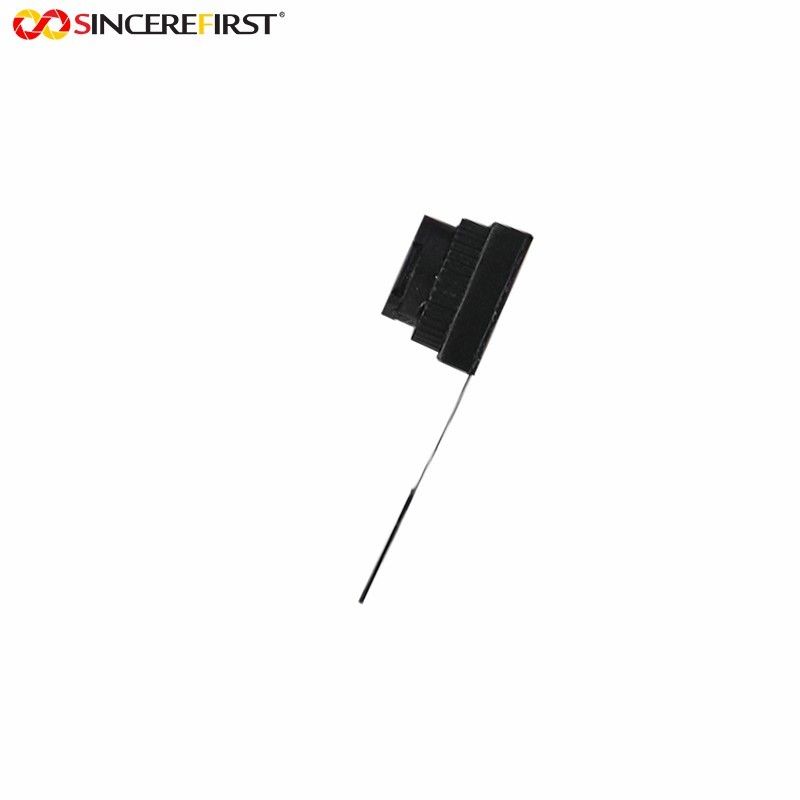

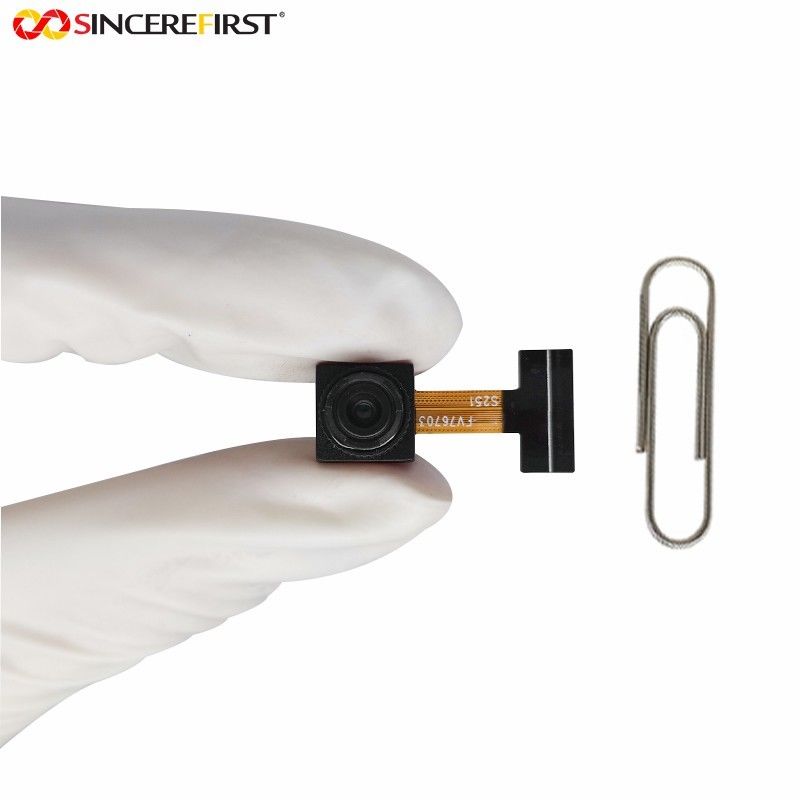

Mini OV7670 CMOS VGA Kompaktkameramodul mit DVP 24-Pin-Schnittstelle
Spezifikationen
| Bildsensor | OV7670 |
| Größe des Arrays | 640 x 480 (VGA) |
| Bildsensorformat | Typ 1/6′′ |
| Übertragungsquote | 30 Bilder pro Sekunde |
| Blickwinkel | D = 28,7°, H = 22,6° |
| Linsenart | Festfokussierung |
| Schnittstelle | DVP |
| F.N.O. | 2.8 |
| Verzerrung | < 1% |
| Analog | 2.45V bis 3,0V |
Beschreibung
Dieses CCM (Compact Camera Module) basiert auf einem OV7670-Sensor, konstruiert mit einer hochwertigen Objektive und DVP mit 24-Pin-Schnittstelle.
Es verfügt über ein Bild-Array, das mit bis zu 30 Bildern pro Sekunde (fps) in VGA mit vollständiger Benutzerkontrolle über Bildqualität, Formatierung und Ausgabe-Datenübertragung funktionieren kann.Alle erforderlichen Bildverarbeitungsfunktionen, einschließlich Belichtungskontrolle, Gamma, Weißabgleich, Farbsättigung, Farbtonkontrolle und mehr, sind ebenfalls über die SCCB-Schnittstelle programmierbar.
Eigenschaften
◆Dieses 0,3MP-Mini-Compact-Kamera-Modul basiert auf dem Niederspannungs-CMOS-Bildsensor OV7670, der die volle Funktionalität einer Single-Chip-VGA-Kamera und eines Bildprozessors bietet.
◆Die maximale Framerate von 30 Fps bei VGA-Auflösungen mit vollständiger Benutzerkontrolle über Bildqualität, Formatierung und Datenübertragung über den Serial Camera Control Bus (SCCB).
◆Auflösung: 640 x 480 (VGA); maximale Bildübertragungsrate: 30fps@VGA; Ausgabeformat ((8-Bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Roh-RGB-Daten
◆Spezifikationen des Objektivs: Stammobjektiv; Blickwinkel 45° (D); Integral 650 IR-Filter, nur sichtbares Licht; Verzerrung unter 1%.
◆Empfohlen für Liebhaber der Elektronik, ist dieses CCM kompatibel mit Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA und anderen MCU-Plattformen.
Anträge
Besucherüberwachungssystem
Überwachungssystem
Anwesenheitssystem
Gesichtserkennung
Scannen von Dokumenten
Hindernisse vermeiden
