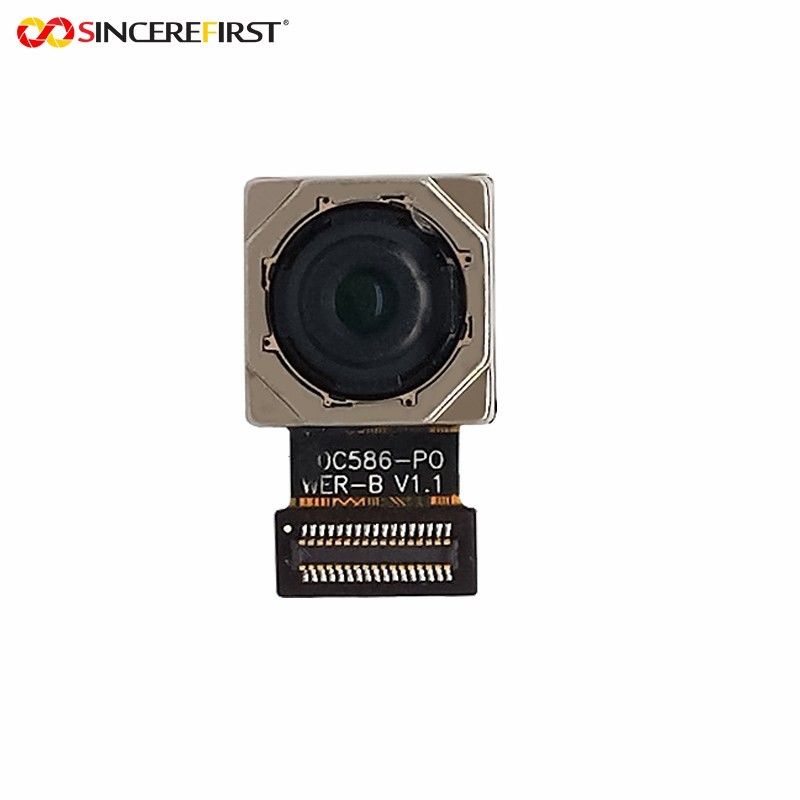

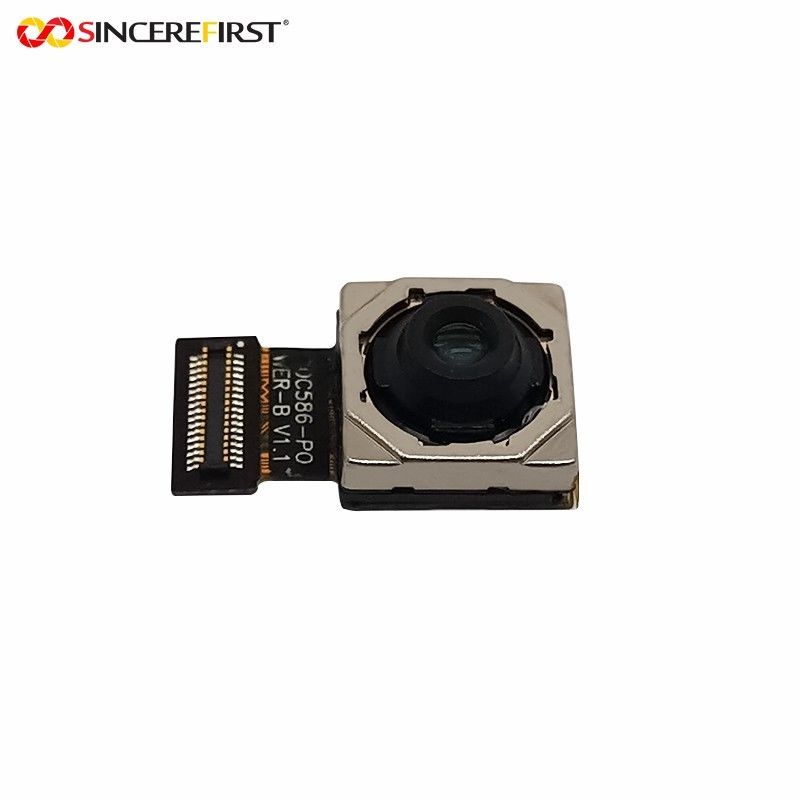

Optical Sony IMX586 VCM CMOS Kamera Modul für Drohnen und FPV
Spezifikationen
| Sensor | IMX586 |
| Mega-Pixel | 48 MP |
| Pixelgröße | 0.8 μm ((H) x 0,8 μm ((V) |
| Schnittstelle | MIPI |
| Anwendung | Drohne, FPV |
| Sensortyp | CMOS |
| Versorgungsspannung | Analog ((2.8V, 1.8V), Digital ((1.1V), Schnittstelle ((1.8V) |
| Bildrate | 30 bis 480 fps |
| Die Ausgabe der Ausgabe wird in der Liste der Ausgabe aufgeführt. | 78° |
| Pinot | 30 Pins |
Beschreibung
IMX586 ist ein diagonaler 8.000 mm (Typ 1/2.0) 48 Megapixel CMOS-Aktivpixel-Stückbildsensor mit quadratischem Pixel-Array. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureEs wird mit fünf Stromversorgungsspannungen betrieben: analoge 2,9 V und 1,8 V, digitale 1,1 V, P L L-PHY 1,1 V und 1.8 V für die Eingangs-/Ausgangsschnittstelle und erzielt einen geringen Stromverbrauch.
Eigenschaften
◆Hintergrundbeleuchteter und gestapelter CMOS-Bildsensor
◆Quad Bayer Coding Farbfilteranordnung
◆Phasenerkennung Automatikfokus (PDAF)
◆Hoch Bildrate 30fps@Full-Resolution (QBC Re-Mosaik) / 30fps@QBC-HDR / 120fps@2x2 Nebenbild-Bindung (16:9) / 240fps@2x2 Nebenbild-Bindung V2H2(16:9)
◆Hoch Signal-Rausch-Verhältnis (SNR)
◆Doppelsensor-Synchronisierung
◆Eingebettete 2D-Dynamische Fehler-Pixel-Korrektur
◆Linsenschattierungskorrektur (LSC)
◆Eingebettete Temperaturmessung
◆Ausgabe des Videoformats RAW10/8, COMP8
◆QBC Re-Mosaikfunktion
◆QBC HDR-Funktion
◆Zwei PLLs für die unabhängige Uhrgenerierung für die Pixelsteuerung und die Datenausgabeoberfläche
◆CSI-2-Serie-Daten-Ausgabe MIPI D-PHY 2sp/Lane, max. 2,5 Gbps/Lane, D-PHY-Spezifikation Version 1.2 kompatibel MIPI C-PHY 1/2/3trio, max. 2,5 Gsps/Trio, C-PHY-Spezifikation Version 1.0 kompatibel
◆2-Draht-Serie-Kommunikation (unterstützt I2C "Fast-Mode" und "Fast-Mode Plus")
◆28K Bit OTP-ROM für Benutzer
Gerätestruktur
◆CMOS-Bildsensor
◆Bildgröße: Diagonale 8.000 mm (Typ 1/2.0)
◆Gesamtzahl der Pixel: 8032 (H) × 6248 (V) ca. 50,18 M Pixel
◆ Anzahl der effektiven Pixel: 8032 (H) × 6088 (V) ca. 48,89 M-Pixel
◆Anzahl der aktiven Pixel: 8000 (H) × 6000 (V) ca. 48,00 M Pixel
◆Chipgröße: 7.504 mm (H) × 5.659 mm (V)
◆Zellgröße der Einheit: 0,80 μm (H) × 0,80 μm (V)
◆Material des Substrats: Silizium
Anträge
Roboter und Drohnen
Aktionskameras
Anwendungen für 3D-Scannen
Kamera für Feldtiere
Aufnahme in langsamer Bewegung
Maschinelle Sicht usw.
