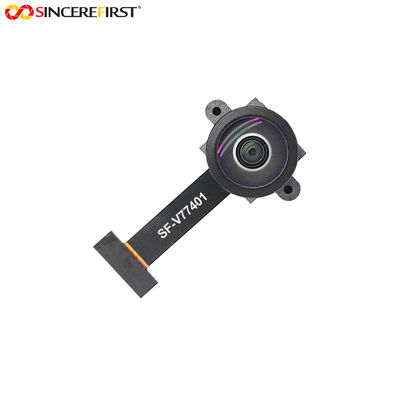

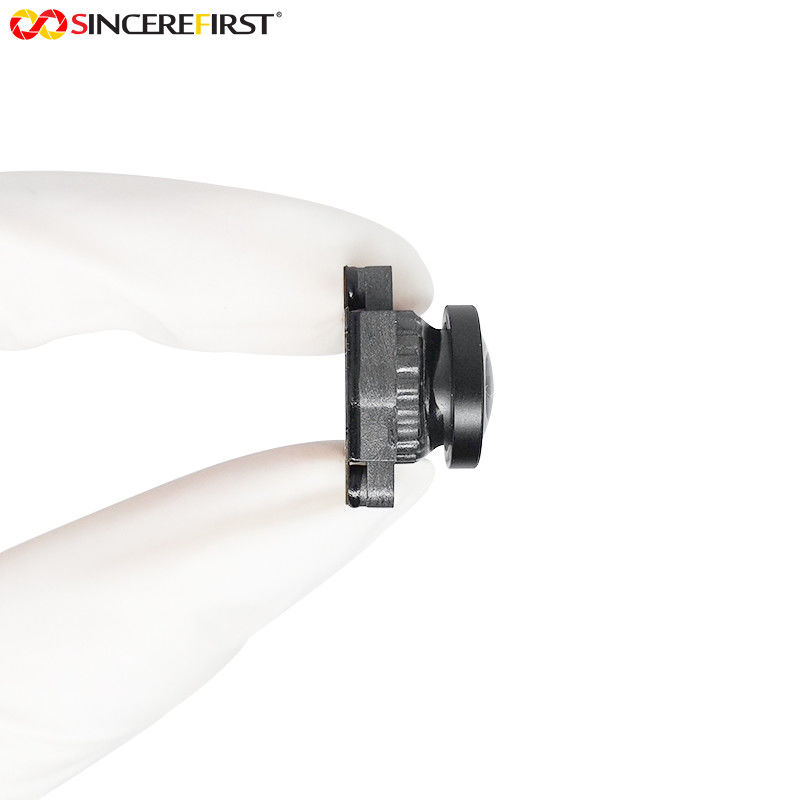

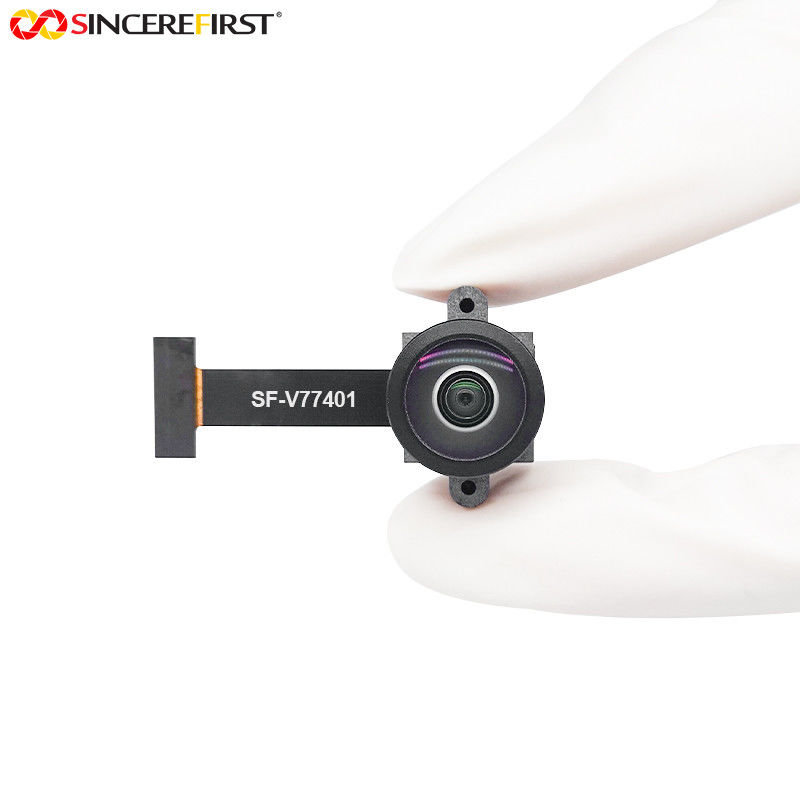

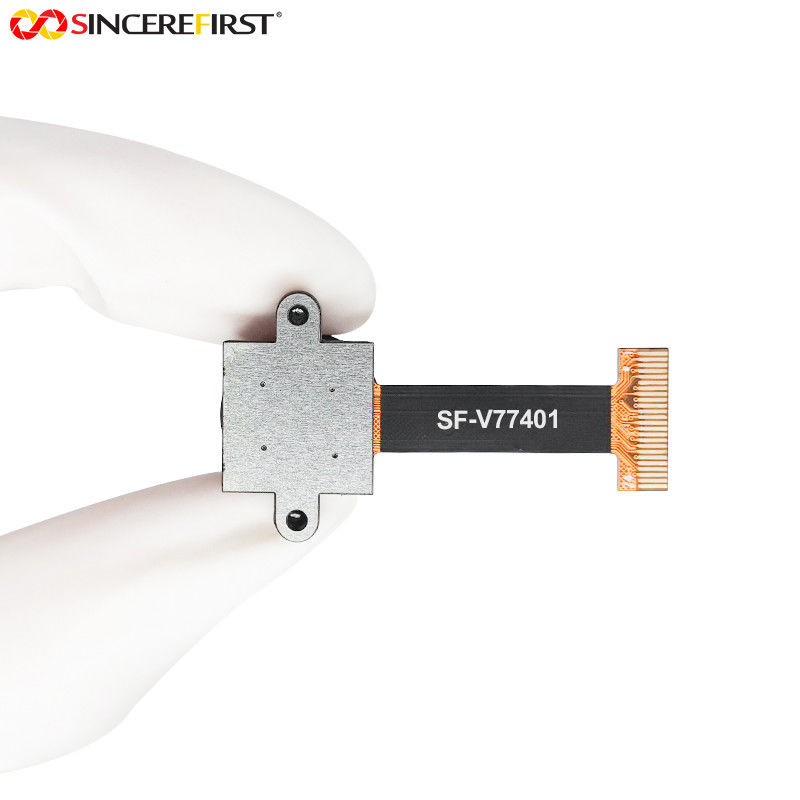

Automobilkamera-Modul des Dvp-Schnittstelle Omnivisions-Bild-Sensor-OV7740
Specificaitons
| Chip Type | OV7740 |
| Analog/Digital | Digital |
| Rahmen-Rate | Volle @ 30 fps |
| Bildfläche | µm 2755,2 x 2049,6 |
| Schnittstelle | DVP |
| Optisches Format | 1/5" |
| Ausgabeformat | ROH, YUV |
| Pixel-Größe | µm 4,2 |
| Entschließung | VGA |
| Fensterladen-Art | Rollen-Fensterladen |
Beschreibung
Der Sensor OV7740 (Farbe) CameraChip™ ist eine geringe Energie, hoher Bild-Sensor Empfindlichkeit VGAs CMOS, der die volle Funktionalität einer Einzelchip VGA-Kamera in einem kleinen Abdruck liefert.
Unter Verwendung eigener Technologie OmniPixel®3-HS OMNIVISIONS rühmt sich das 1/5-inch OV7740 eine beste in klasserestlichtempfindlichkeit von 6,0 V/lux-sec und stellt sie ideal für integrierte Notizbuchkameras sowie alleinstehende PC-Webcam-, -sicherheits- und -spielanträge.
Das OV7740 kann an den 30 Bildern pro Sekunde (fps) in VGA-Entschließung und an 60 fps in QVGA-Entschließung mit kompletter Benutzersteuerung über Bildqualitäts-, -formatierungs- und -Ausgabedatenübertragung funktionieren. Es stützt eine digitale Videoparallele schnittstelle und liefert Vollrahmen-, unter-probiertes, windowed oder eingestuftes8-bit--/10-bit ROHER RGB und 8-Bit-YUV-Bilder.
Alle erforderlichen Bildverarbeitungsfunktionen einschließlich Belichtungssteuerung, Gamma, Weißabgleich, Farbsättigung, Farbsteuerung, das defekte Pixel, das annullieren, die Geräusche, die annullieren, etc., sind durch die Schnittstelle des Reihenkammersteuerbusses (SCCB) programmierbar.
Darüber hinaus setzt das OV7740 eigene Technologie ein, um Bildqualität zu verbessern, indem es allgemeine Beleuchtung/elektrische Quellen der Bildverschmutzung, wie örtlich festgelegte Mustergeräusche und Schmieren, um ein sauberes und völlig stabiles Farbbild zu produzieren verringert oder beseitigt.
Zu den Speicherzwecken schließt das OV7740 auch einmaliges programmierbares Gedächtnis (OTP) ein.
Eigenschaften
◆Unterstützung für Ausgabeformate:
– ROHER RGB
– YUV
◆Unterstützung für Bildformate:
– VGA
– QVGA
– CIF und irgendeine Größe kleiner
◆Unterstützung für schwarze Sonnenannullierung
◆Unterstützung für interne und externe Rahmensynchronisierung
◆Standard-serielle Schnittstelle SCCB
◆Parallelausgabeschnittstelle Digital-Videohafens (DVP)
◆Eingebettetes einmaliges programmierbares Gedächtnis (OTP)
◆Auf-Chipphasen-Verschlussschleife (PLL)
◆Eingebetteter Regler 1.5V für Kern
Anwendungen
Automobil
Smartphones
Tabletten
intelligente Hauptgeräte
medizinische Ausrüstung
Fahrzeuge
intelligenter Transport
Brummen
