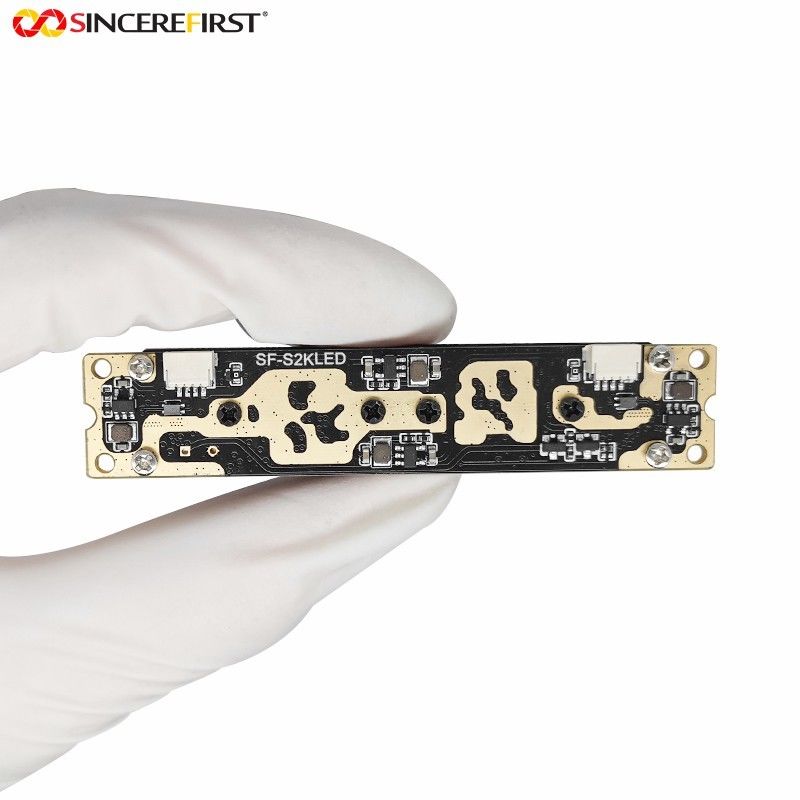

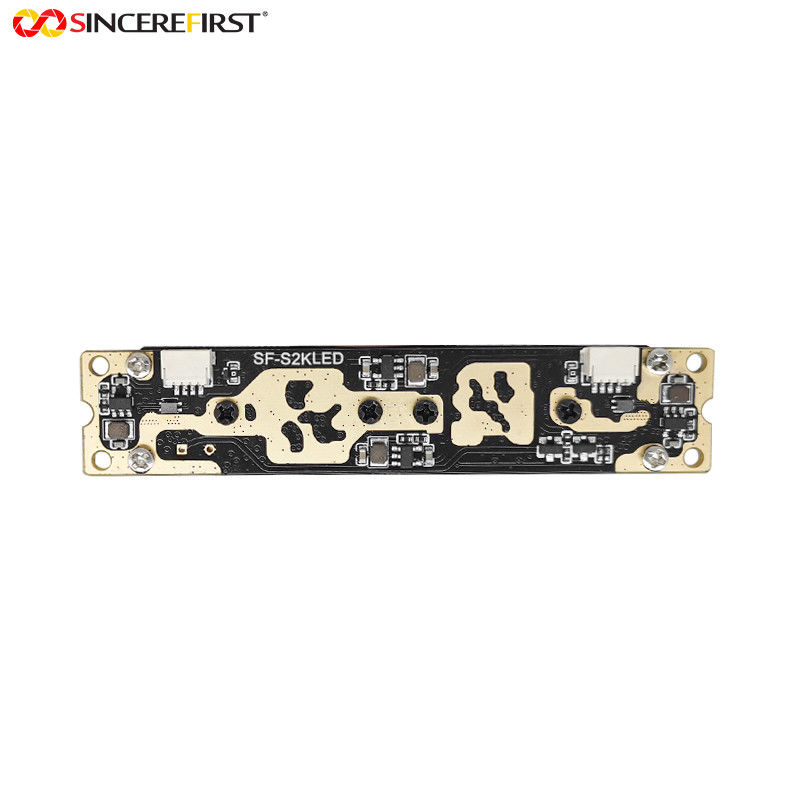

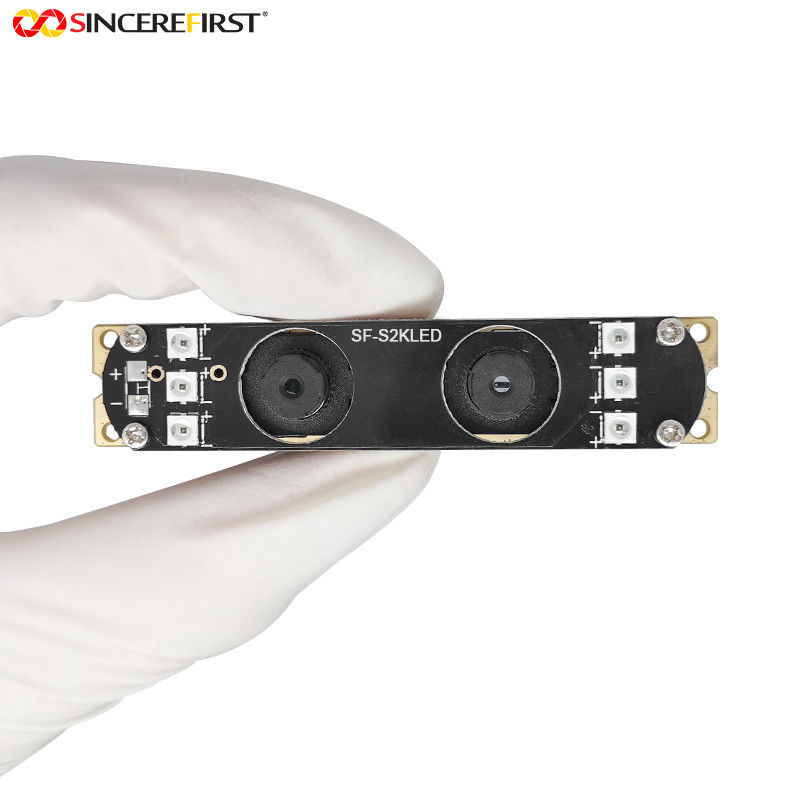

Voller HD HDR CMOS Bild-Sensor-Doppellinse USB-Kamera-Modul 2MP PS5268
Specificaitons
| Bild-Sensor | PS5268 |
| Schnittstellenart | USB2.0 |
| VCM | NC |
| Die meisten effektiven Pixel | 1920 (H) x 1080 (V) |
| Pixel-Größe | 3.0µm x 3.0µm |
| Kompressionsformat | MJPEG/YUV2 (YUYV) |
| Entschließungs- u. Feldrate | Sehen Sie oben |
| Fensterladen-Art | Elektronischer rollender Fensterladen |
| S-/Nverhältnis | 41dB |
| Dynamikwerte | 85dB |
Beschreibung
Das PS5268 ist eine geringe Energie, in hohem Grade integrierter CMOS-Bild-Sensor, der (volles HD-1080p) von den Pixeln 1920x1080 mit Rollenfensterladenauslesen ausgab. Es bettete das neue FinePixel™ ein und die HDR-Sensortechnik, zum der ausgezeichneten Bildqualität und hohen der Dynamikwerte des Einzelschusses durchzuführen synthetisierte Bildertrag. PS5268 gibt lineares Bit 14 aus, oder lokaler Ton zeichnete 12 gebissene Rohdaten durch Schnittstelle MIPI CSI-2 mit Leistungsaufnahme der geringen Energie auf. Er ist in CSP-Paket verfügbar. Das PS5268 kann programmiert werden, um die Expositionsdauer für unterschiedliche Helligkeitszustand über I2CTM-Seriensteuerbus einzustellen. Eingebettete HDR-Bildsynthese mit dem lokalen Ton, der aufzeichnet, um Hochleistung, kosteneffektiv und Zeit an Markt zu liefern für HDR-Anwendung der hohen Auflösung. Indem es den Satz des internen Registers programmiert, führt sie Schwarzpegelkorrektur des Aufchips und Bildqualitätskontrolle der hohen Temperatur durch.
Eigenschaften
◆Bildgröße: 1928 x 1088 Pixel mit Filterreihe und -linse der Farbe Bayer-RGB
◆Ausgabeformat:
- 14bit lineares HDR-RAW RGB
- 12bit HDR + lokale Tone Mapped
ROHER RGB - 10bit linearer ROHER RGB
◆Ausgabeschnittstelle
- 12bit Ähnlichkeit DVP gab aus
- 2-spuriger MIPI-Ertrag (bis zu 800Mbps pro Weg)
◆I2CTM-Schnittstelle mit zwei Arten Slave_ID
◆Leistungsaufnahme der geringen Energie
◆Hohe Empfindlichkeit
◆Stützaufchip HDR-Synthese
◆Bild-Sensor-Prozessorfunktionen:
- Automatische schwarz-stufige Kalibrierung
- Eingebettete lokale Tone Mapping
- Schwarze Sonnenannullierung
◆Stütz-Sensor-Rahmensynchronisierung
◆Auf-Chip PLL (input_clock/PLL_m->= 1MHz)
◆Auf-Chipspalte A-/Dkonverter
◆manuelle analoge Gewinnsteuerung des Auf-Chips
◆Rahmenzeit der stetigen Variable u. Expositionsdauer
◆Unterstützung WOI und Subsampling
◆Stützblinde Linie u. Pixel-TIMING
◆Unterstützung gab Hsync bei Vsync aus
◆Unterstützungs-1.7V~3.3V Input/Output
◆Funktion der Stützschnelle Selbstbelichtung (FAE)
Anwendungen
SurveillanceHD-CCTVCamera
Überwachung IP-Kamera
Auto-Videorecorder
Videotür-Telefon
