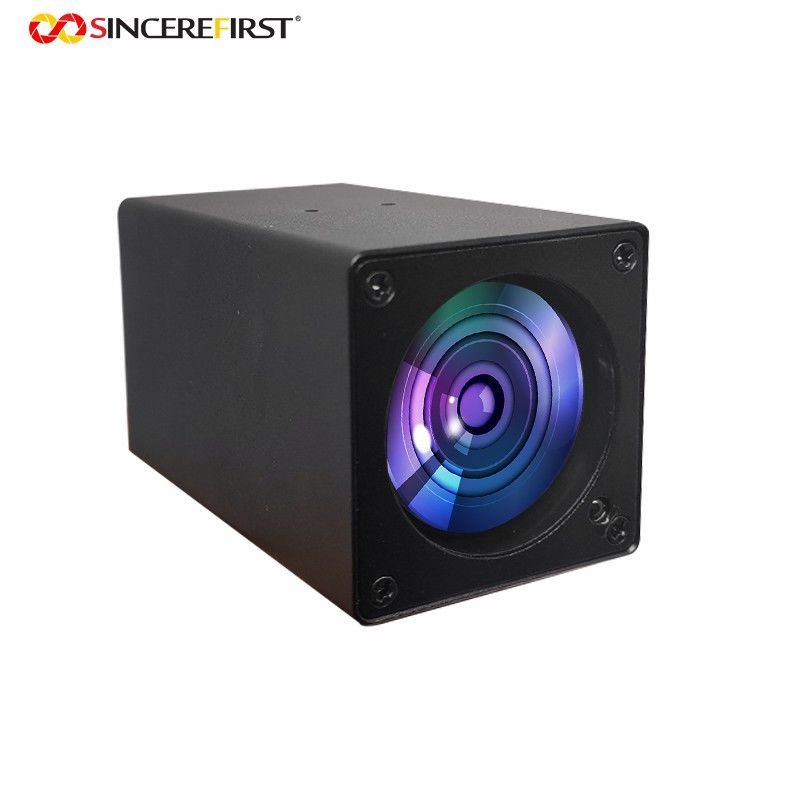

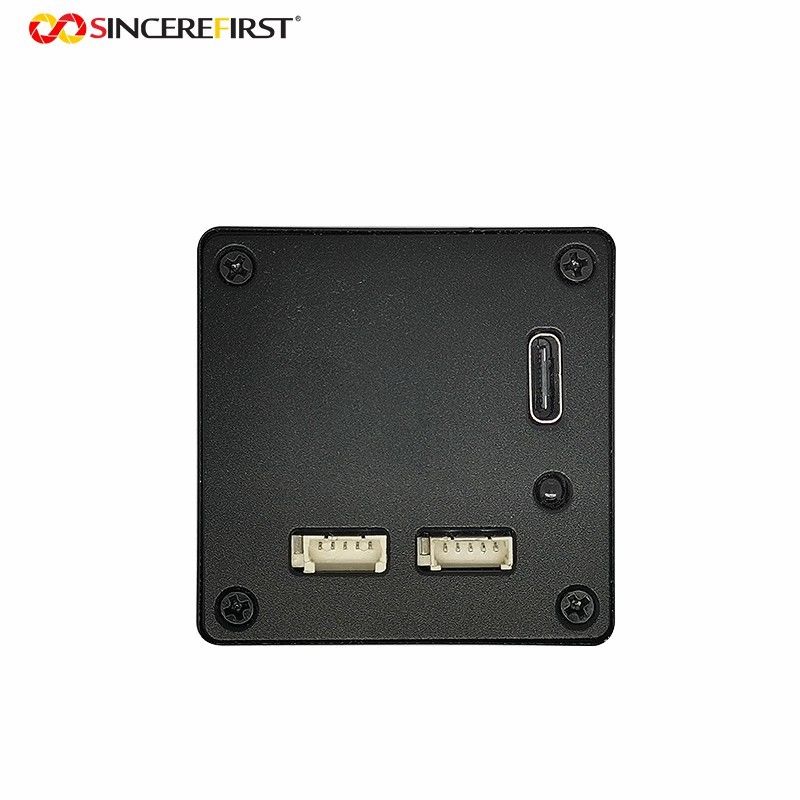

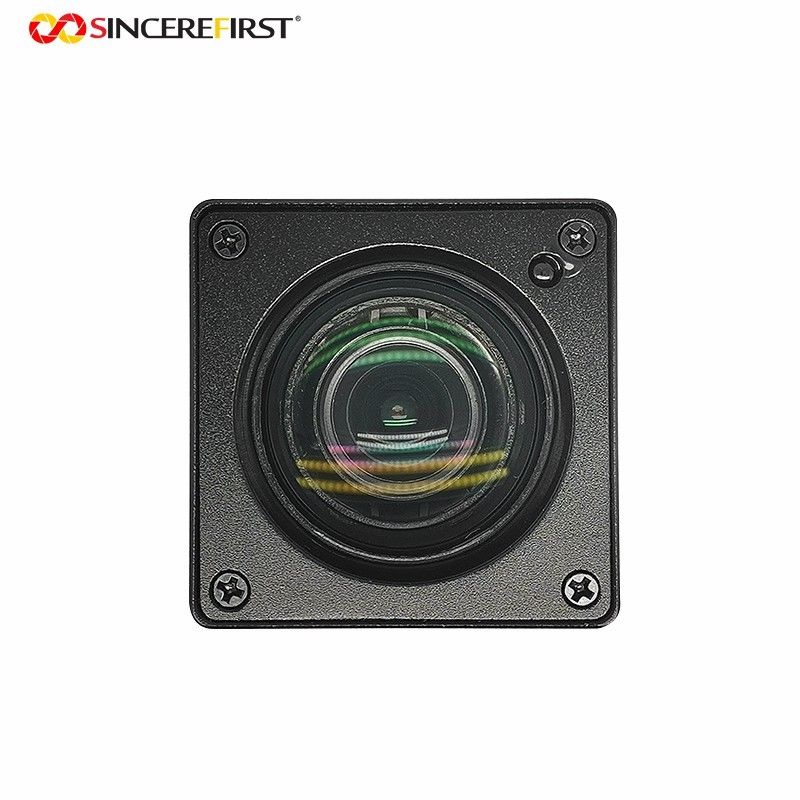

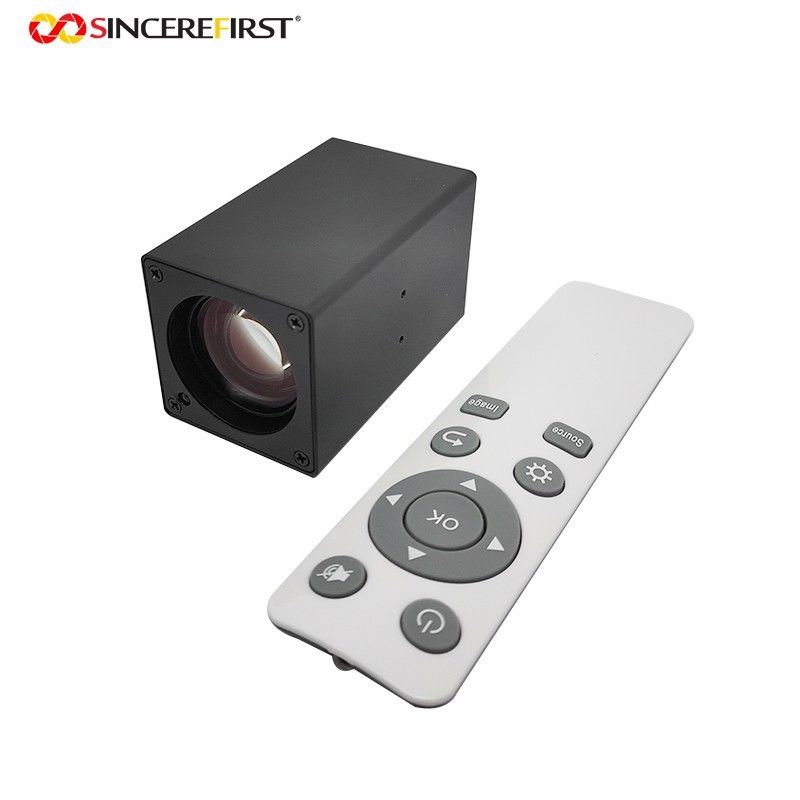

des Kamera-Modul-IMX274 Ptz hohe Geschwindigkeit lauten Summens 4k 8mp Kamera-des Modul-USB2.0

Kleines 4k 8mp CMOS USB-Kamera-Modul des lauten Summens des Bild-Sensor-IMX274 Super

Specificaitons

Beschreibung

Das IMX274LQC-C ist ein diagonaler Bild-Sensor 7,20 Millimeter (Typ 1/2,5) CMOS mit einer Farbquadrat-Pixelreihe und effektiven Pixeln von ungefähr 8,51 M. das Digitalergebnis von 12 Bit macht es möglich, die Signale von effektiven Pixeln von ungefähr 8,51 M mit hoher Auflösung für schießende Festbilder auszugeben. Es funktioniert auch mit drei Stromversorgungsspannungen: analoges 2,8 V, digitales 1,2 V und 1,8 V für Input-/Outputschnittstelle und erzielt Leistungsaufnahme der geringen Energie. Außerdem verwirklicht es das Digitalergebnis von 12 Bit für das Schießen von Hochgeschwindigkeits- und hochauflösenden bewegten Bildern durch horizontalen und vertikalen Zusatz und Subsampling. Hochempfindlichkeit verwirklichend, hat niedriger Dunkelstrom, dieser Sensor auch eine Funktion des elektronischen Verschlusses mit variabler Lagerzeit. (Anwendung: Überwachung, Fa-Kameras, industrielle Kameras)

Eigenschaften

◆Aktive Pixelart Pixel CMOS

◆Eingegebene Taktfrequenz 6 bis 27 MHZ (CSI-2), 12/24/36/72 MHZ (unter--LVDS)

◆Beide MIPI-Spezifikationen (serielle Hochgeschwindigkeitsschnittstelle CSI-2) und unter--LVDS gestützt

◆Gesamt-Pixelscan-Modus 12 gebissen, 10 gebissen

Horizontales/vertikales 2/2-line binning Bit des Modus 12, Bit 10

Vertikaler 2/3 Subsampling, der binning Modus horizontale 3 binning ist

Vertikaler 2/8 binning Modus horizontale 3 des Subsampling

◆Hoch-Empfindlichkeit, niedriger Dunkelstrom, kein Abstrich, ausgezeichnete anti-blühende Eigenschaften

◆Vertikale und horizontale willkürliche Erntenfunktion

◆Variabel-Geschwindigkeitsfensterladenfunktion (kleinste Einheit: 1 horizontaler Zeitraum)

◆Leistungsaufnahme der geringen Energie

◆Hohe Funktion der Dynamikwerte (HDR): Digital-Deckung HDR

◆H-Fahrer, v-Fahrer und Serienübertragungsweg auf Chip

◆CDS/PGA auf Chip: DB des Gewinnes +27 (DB der Schrittneigung 0,1)

◆10-bit/12-bit A/D Umwandlung auf Chip

◆R, G, b-Primärfarbmosaikfilter auf Chip

◆simultanes Zurückstellen des Gesamt-Pixels stützte sich

◆Keramikgehäuse der Hochpräzision 92-pin

Gerät-Struktur

◆Cmos-Bild-Sensor

◆Bildgröße

Diagonale 7,20 Millimeter (Typ 1/2,5)

◆Gesamtzahl von Pixeln

3864 (H) × 2218 (V) ca. 8,57 m-Pixel

◆Zahl von effektiven Pixeln

3864 (H) × 2202 (V) ca. 8,51 m-Pixel

◆Zahl von aktiven Pixeln

3864 (H) × 2196 (V) Diagonale ca. mit 8,49 m-Pixeln 7,20 Millimeter

◆Zahl von Pixel, zu notieren empfohlen

3840 (H) × 2160 (V) 8,29 m-PixelLängenverhältnis16:9

◆Chipgröße 8,365 Millimeter (H) × 6,615 Millimeter (V) (schließen Sie Schreiberbereich) ein

◆EinheitsZellengröße μm (H) × 1,62 μm 1,62 (V)

◆Optisches Schwarzes

Horizontale (H) Richtung: Pixel der Front 0, hinteres 0 Pixel

Vertikale (V) Richtung: Pixel der Front 16, hinteres 0 Pixel

◆Substrat-materielles Silikon

Anwendungen

Digital-Videokameraentwicklung
Hochauflösende Überwachung IP-Netzkamera
Hochauflösende Videokonferenzkamera
