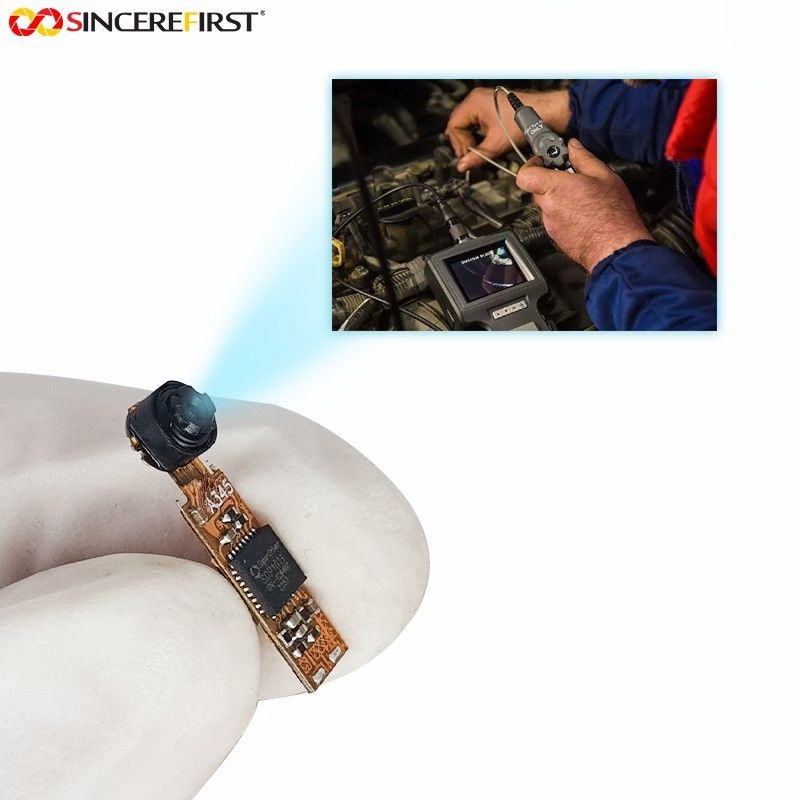

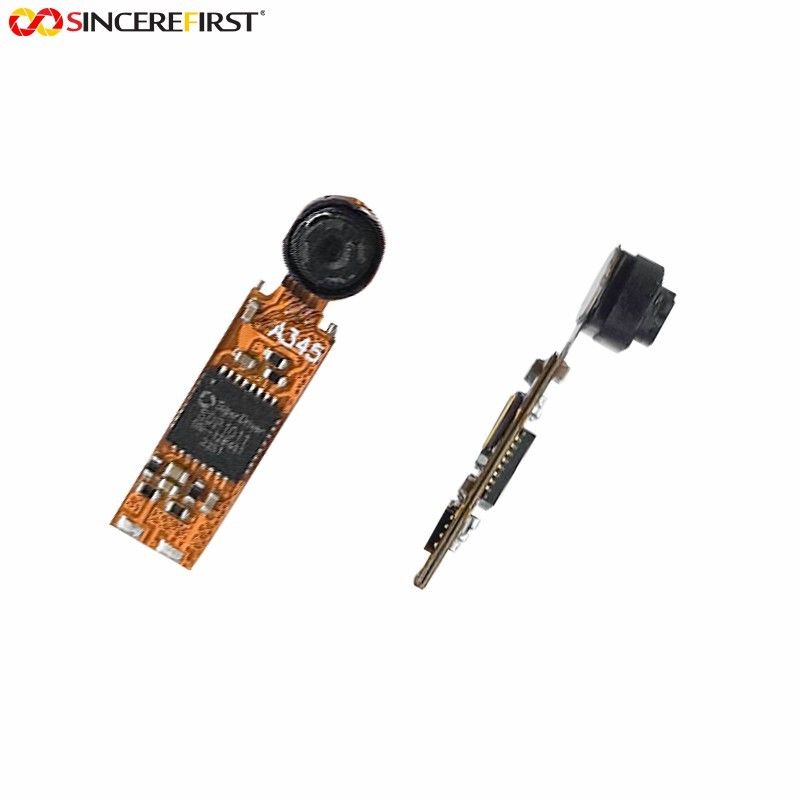

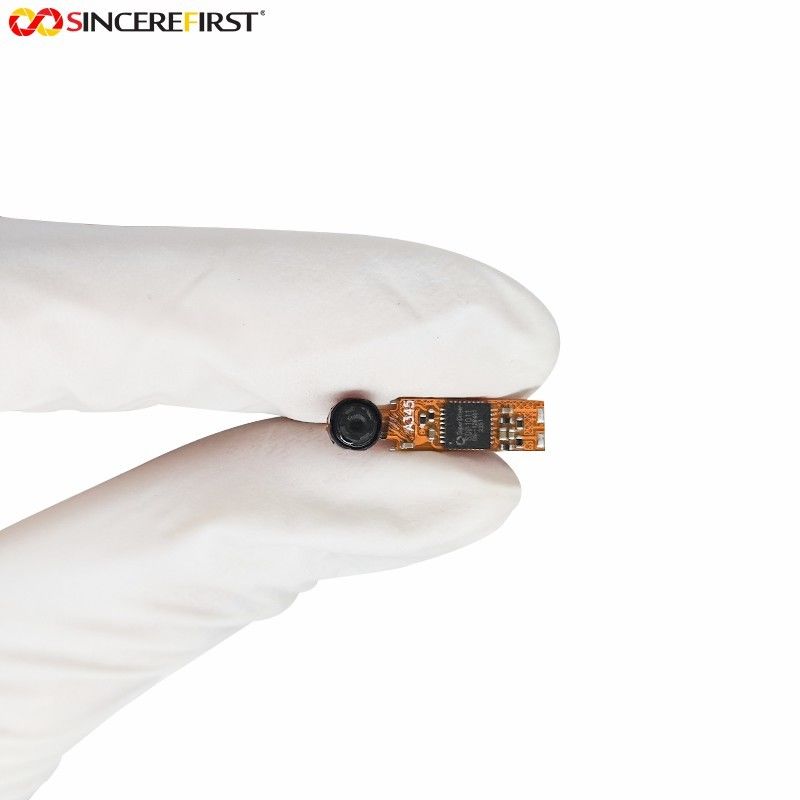

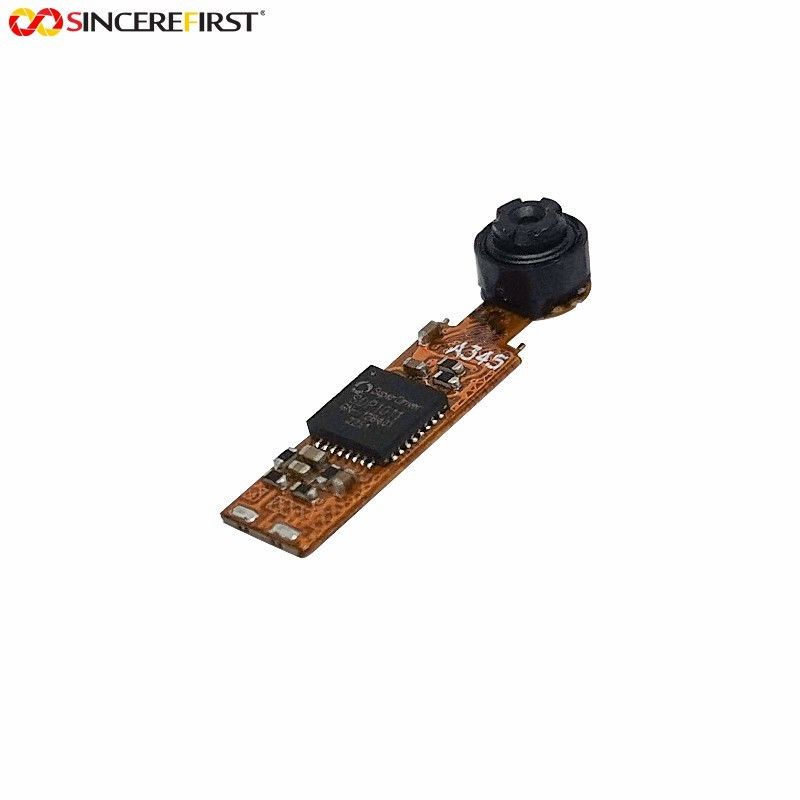

Endoskopie-Kapsel Endoscope-Kamera-Modul VGAs CMOS Sensor-BF3A03
Specificaitons
| Betriebsfeuchtigkeit |
(- 10°C bis + 50°C) |
| S-/Nverhältnis | ≥38.7dB |
| Gray Rating | 13. Rang |
| Elektronischer Verschluss | Fensterladen des Rollens 1/60S-5.7μS |
| Minimale Beleuchtung | NC |
| AWB | AUF |
| LED | NC |
| EFL | 2cm-6cm±2% |
| DOF | 20mm-60mm±2% |
| Speichertest | Hochs und Tiefs-Temperatur: - 20°C~+70°C |
Beschreibung
Das BF3A03 ist ein in hohem Grade integrierter VGA-Kamerachip, der den CMOS-Bild-Sensor miteinschließt (DIESSEITS und BildSignalaufbereitung functionISP). Es wird mit dem der CMOS-Bild-Sensor-Prozess der Welt höchstentwickelten fabriziert, um utra-niedriges dunkles nolse zu verwirklichen. hiah Empfindlichkeit und sehr niedriges nower imading System. das Sensor consisis Reihe eines der effektiven Pixels 648 x 488, die ein optisches Format von 1/6.5 Zoll hat. Sie hat die Geräusche integriert, die Stromkreise annullieren der CDS (aufeinander bezogene doppelte Probenahme), analogen globalen Gewinn und getrennter R-/G/Bgewinnprüfer, Selbstschwarzpegelausgleich und ISP Aufchip des Bits ADC.The des Aufchips 10 liefert eine sehr glatte AE (Selbstbelichtung) und genaue Steuerung AWB (Selbstweißabgleich). Er liefert verschiedene Datenformate wie Bayer RGB, RGB444. RGB555.RGB565.YCBCR-4:2: 2. Es hat eine allgemein verwendete serielle Zweidrahtschnittstelle, damit Wirt steuert
Operation des ganzen Sensors. Das Produkt ist zu bis funktionieren an den 60 Bildern pro Sekunde an der Uhr 48MHZ in VGA-Modus fähig. mit kompletter Benutzersteuerung über Bildqualität und Datenformatierung. Alle erforderlichen Bildverarbeitungsfunktionen einschließlich Belichtungssteuerung, Weißabgleichsteuerung, Farbsättigungssteuerung und so weiter, sind- auch durch den Zweidrahtserienbus programmierbar.
Eigenschaften
◆Optisches Standardformat von 1/6.5 Zoll
◆30 Rahmen/Taktgeber 24MHz sek VGA-Modus @.
◆60 Rahmen/Taktgeber 48MHz sek VGA-Modus @.
◆Ultra-niedrige dunkle Geräusche an der hohen Temperatur.
◆Verschiedene Ausgabeformate: YCBCR4: 2:2RGB444, RGB555.RGB565.Raw Bayer 648 x 488
◆Stromversorgung: 2.7~3.1Vfor core1.7~3.1Vfor l/o
◆Horizontaler Nertical-Spiegel.
◆Annullierung des Aufflackerns 50/60Hz.
◆Programmierbare O-Treibereigenschaften
◆Automatische schwarze evel Steuerung.
◆lmage Verarbeitungsfunktion: Linse, die Korrektur, Gamma-Korrektur, schlechte Pixelkorrektur, Farbinterpolation schattiert. Haut-Entdeckung. Tiefpassfilter, Farbraum-Umwandlung, Farbkorrektur-, Randenhancement.auto Belichtung, Selbstweißabgleich-Farbsättigung und Kontrast. und Daten formatieren Umwandlung.
◆Auf-Chiptestseitegeneration vieler Arten einschließlich den Kunden programmierbar
◆Paket: CSP, bloß sterben
Anwendungen
Endoskopie-Kapsel
Mobiltelefon-Kameras
Notizbuch-und Arbeitsplatzrechner-Kameras
PDAS
Spielwaren
Digital-Fotokameras und -kamerarecorder
Videotelephonie-und Konferenzschaltungs-Ausrüstungen
Sicherheitssysteme
Industrielle und Klima- und Heizungsanlagen
