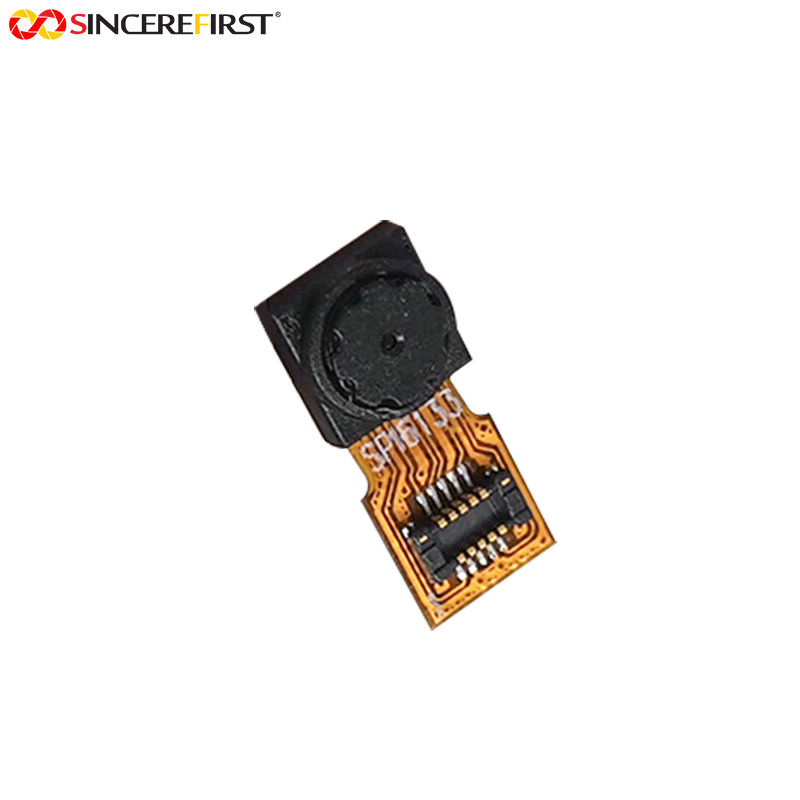

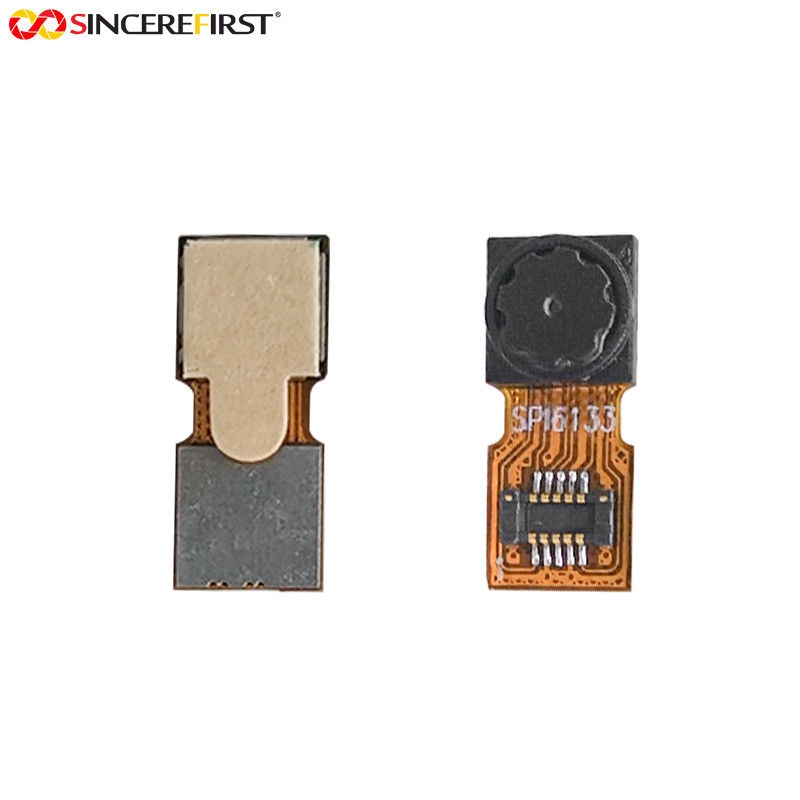

Dieses GC6133 CMOS-Sensor 0,3MP MIPI-Schnittstellen-Kameramodul ist ein miniaturisiertes optisches Bildgebungsmodul mit festem Fokus, das auf dem GC6133-Fotosensor basiert. Es wurde speziell für Szenarien mit geringer Auflösung und hoher Bildstabilität entwickelt und entspricht den RoHS-Richtlinien. Sein Standard-Optikformat von 1/13 Zoll passt perfekt zur Auflösung von 0,3 MP (240 x 320) und bietet eine ausgewogene Kombination aus Miniaturisierung und stabiler Bildgebung. Es erfüllt den Bedarf an Bildaufnahme mit geringer Auflösung und kontrolliert gleichzeitig effektiv das Modulvolumen, wodurch es sich für die Integration in kleine Geräte eignet. Das Design mit fester Brennweite (5,0 ± 0,1 mm) und fester Blende (F1,4) gewährleistet konsistente Bildeffekte, eliminiert die Notwendigkeit häufiger Parameteranpassungen und verbessert die Stabilität des Langzeitbetriebs, was besonders für Szenarien geeignet ist, die eine stabile und zuverlässige Bildausgabe erfordern. Mit einem Sichtfeld von 60° ± 3° kann es einen moderaten Beobachtungsbereich abdecken, der den Anforderungen der Nahfeld-Bilderkennung und Statuserkennung entspricht. Die integrierte Infrarotfilterfunktion filtert effektiv Infrarotstörungen heraus und gewährleistet die Reinheit der sichtbaren Lichtbildgebung, wodurch die Anforderungen von Detektionsgeräten an die spektrale Reinheit der Bildgebung erfüllt werden. Das Modul unterstützt verschiedene praktische Funktionen wie verschiedene Ausgabeformate, Windowing, Spiegelung und ein Bildverarbeitungsmodul, gepaart mit flexiblen SPI-Schnittstellen (1-Draht, 2-Draht) und einem kompakten CSP-Gehäuse, was seine Integrationsflexibilität und Anpassungsfähigkeit an verschiedene Anwendungsszenarien weiter verbessert. Durch die Integration von hoher Stabilität, Miniaturisierung, reiner sichtbarer Lichtbildgebung und flexibler Kompatibilität wird dieses Modul zu einer zuverlässigen Wahl für die Bildaufnahme mit geringer Auflösung, die Hilfsvision für kleine Geräte und die Nahfelddetektion.

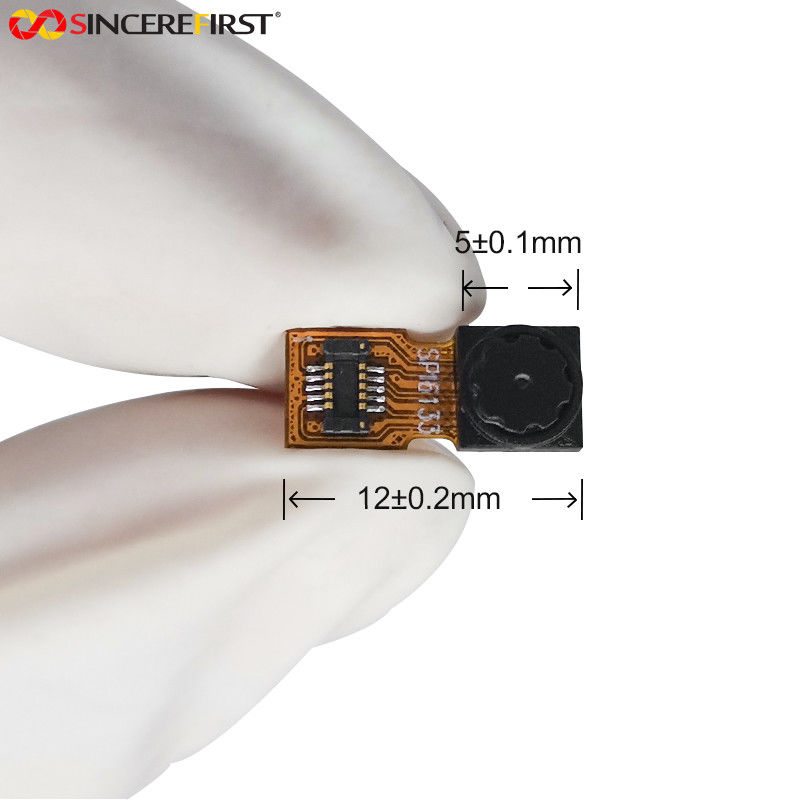

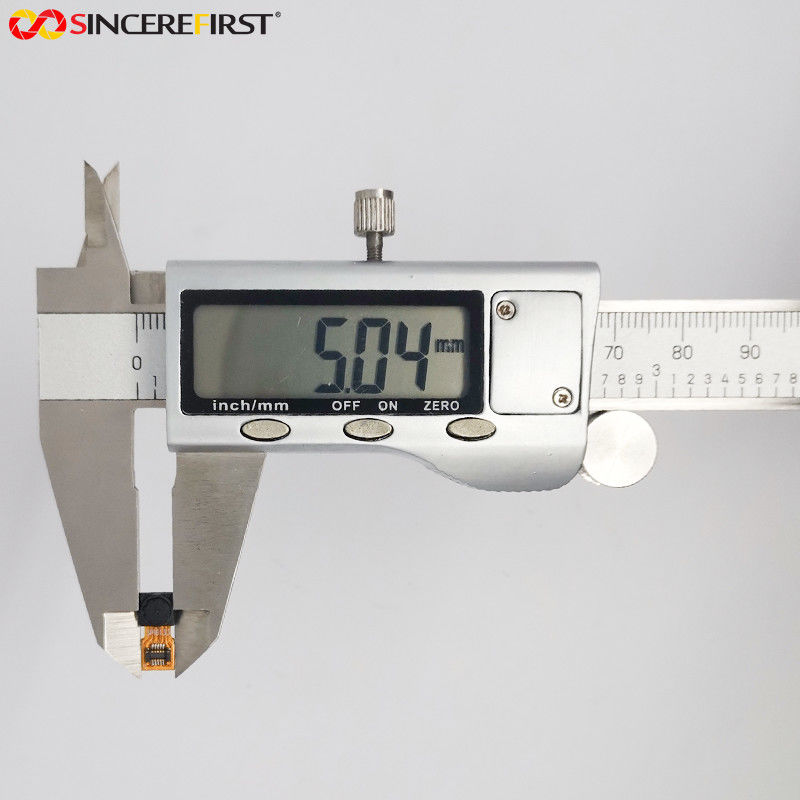

1.Kompaktes und stabiles optisches Design:Verwendet ein Standard-Optikformat von 1/13 Zoll mit einer Auflösung von 0,3 MP (240 x 320), einer festen Brennweite von 5,0 ± 0,1 mm und einer festen Blende von F1,4. Es gewährleistet eine stabile Bildgebung ohne häufige Anpassungen, passt zu Szenarien mit geringer Auflösung und seine kompakte Größe erleichtert die Integration in kleine Geräte.
2.Vielseitige Ausgabe und flexible Steuerung:Unterstützt YCbCr4:2:2, RGB565, Raw Bayer-Ausgabeformate für flexible Umschaltung. Ausgestattet mit Windowing- und horizontalen/vertikalen Spiegelungsfunktionen passt es sich mit einfacher Bedienung an vielfältige Bildanforderungen an.
3.Flexible Schnittstelle und kompaktes Gehäuse:Wird mit 1-Draht- und 2-Draht-SPI-Schnittstellen für einfache Verbindung und Fehlersuche geliefert. Das CSP-Gehäuse mit kleiner Größe reduziert den Integrationsaufwand und den Platzbedarf für kleine Geräte.
4. Integrierte Bildverarbeitung und IR-Filter:Das integrierte Bildverarbeitungsmodul optimiert die Bildqualität. Der integrierte IR-Filter eliminiert Infrarotstörungen und gewährleistet eine reine sichtbare Lichtbildgebung für spezifische Detektionsanforderungen.
| Produktname |
MIPI-Kameramodul |
|
Sensor |
GC6133 |
|
Fokussierbereich |
10cm-Unendlich |
|
Objektivtyp |
1/13" |
|
Blickwinkel |
68° |
|
TV-Verzerrung |
<0,7% |
|
Schlüsselwörter |
SPI-Kameramodul |
|
Garantie |
10 Jahre |
|
Pinbelegung |
10 Pins |
|
Markenname |
SINCEREFIRST |
Smart Home: Module mit geringer Helligkeit haben eine breite Anwendung in Smart Homes wie Smart-Kameras und Smart-Türschlössern. Diese Geräte müssen nachts oder in Umgebungen mit geringer Helligkeit funktionieren. Das Modul mit geringer Helligkeit kann klare Bilder liefern, um den normalen Betrieb und die Sicherheit des Geräts zu gewährleisten.
Industrielle Anwendungen: Im industriellen Bereich werden Module mit geringer Helligkeit häufig in Industriekameras und Scangeräten eingesetzt. Diese Geräte müssen in komplexen industriellen Umgebungen arbeiten. Das Dunkellichtmodul kann hochauflösende, rauschfreie Echtzeitbilder liefern und so die Effizienz und Genauigkeit verbessern.
Sicherheitsüberwachung: Sicherheitssysteme erfordern stabile Bildaufnahme-Fähigkeiten bei Nacht oder bei schlechten Lichtverhältnissen. Das Modul mit geringer Helligkeit liefert eine hochwertige Bildgebung bei geringer Helligkeit und gewährleistet so die Zuverlässigkeit und Sicherheit des Überwachungssystems.
Robotik: In der Robotik wird das Modul mit geringer Helligkeit als Tiefenmodul verwendet, um eine synchrone Ausgabe in RGB- und IR-Bildformaten zu erreichen und so die Genauigkeits- und Reaktionsgeschwindigkeitsanforderungen von Robotern bei Aufgaben wie Bewegung, Navigation und Hindernisvermeidung zu erfüllen.
Medizinische Geräte: Medizinische Geräte wie Endoskope erfordern eine feine Bedienung in einer Umgebung mit geringer Helligkeit. Das schwach beleuchtete Modul liefert klare Bilder, die Ärzten helfen, genaue Diagnosen und Behandlungen durchzuführen.
1. Sie können Zeichnungen oder Muster bereitstellen und Dokumentationen und Entwicklungen anfordern von unseren Ingenieuren.
2. Kommunikation oder Besprechung
3. Wir werden uns detailliert mit Ihnen abstimmen, um das gewünschte Produkt zu ermitteln und zu versuchen, das am besten geeignete Produkt für Sie zu finden
gemäß Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details der Entwicklungsmuster und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Fortschritt zu gewährleisten.
6. Musterprüfung
7. Testen und altern in Ihrer Anwendung, Feedback der Testergebnisse, keine Notwendigkeit zur Änderung, Massenproduktion.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
