Medizinische Allglas-Objektiv getrennte LED OV9734 Sensor 1MP Endoskop-Kameramodul

Medizinische Allglas-Objektiv getrenntes LED OV9734 Sensor 1MP Endoskop-Kameramodul

Produktbeschreibung:

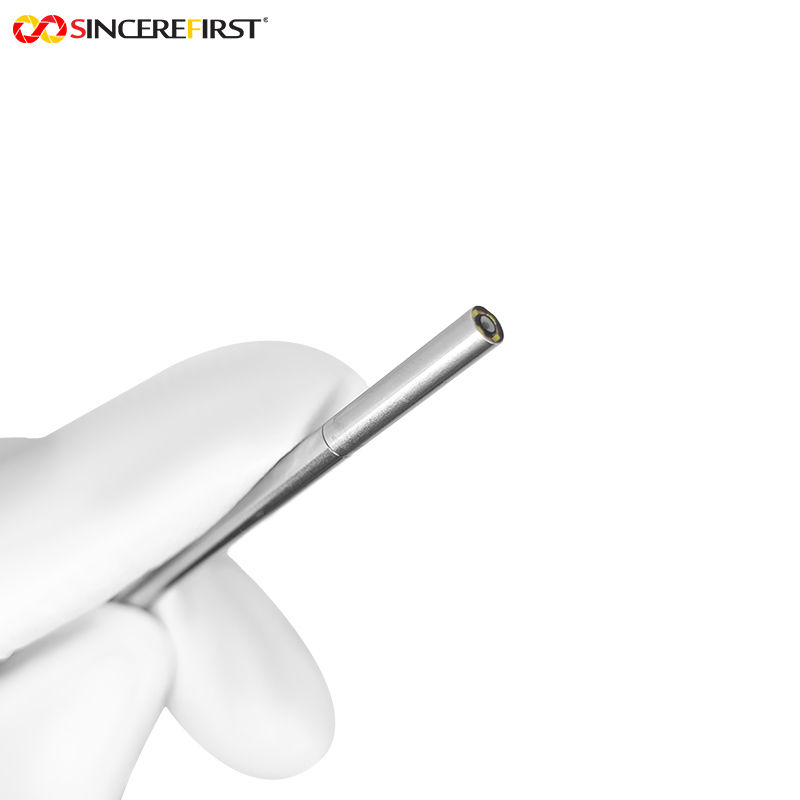

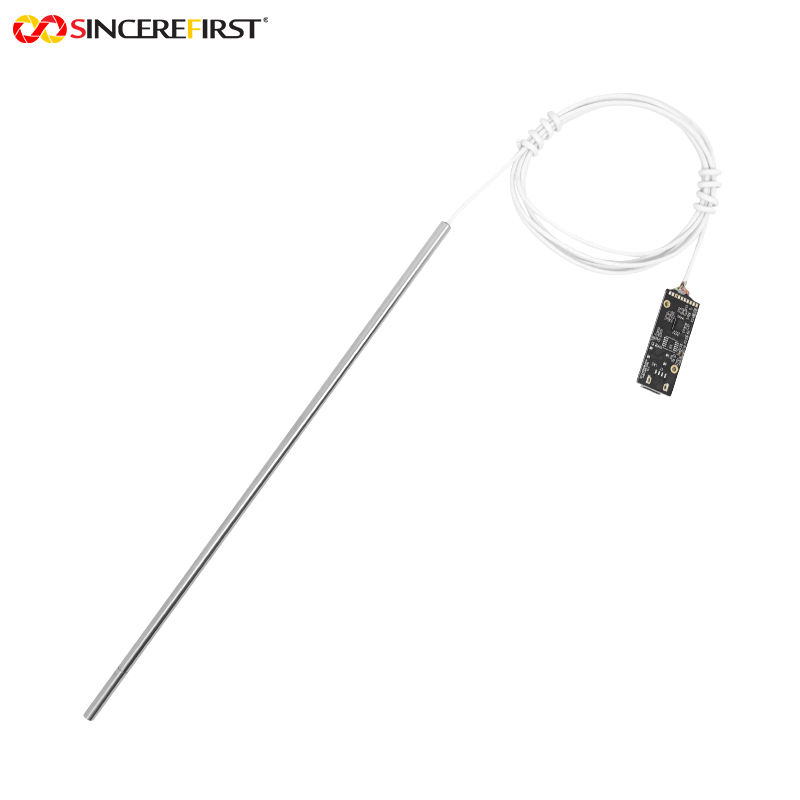

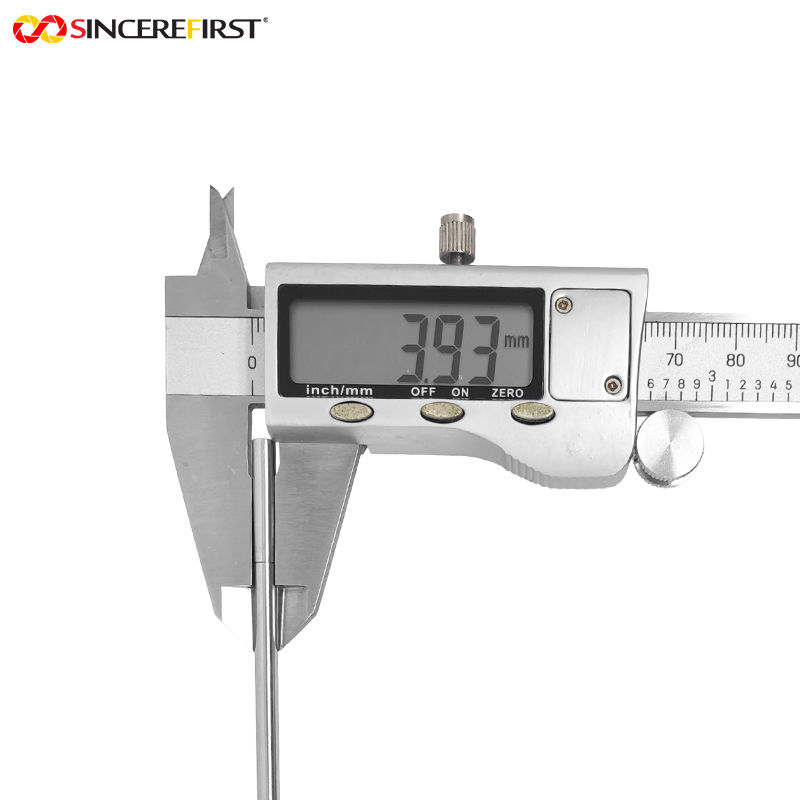

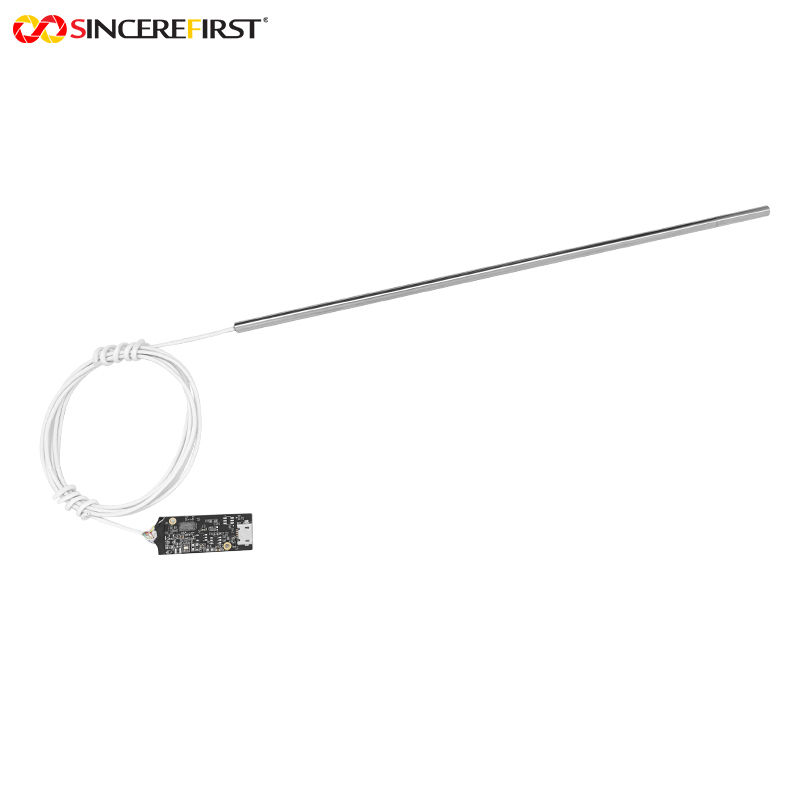

• Dies ist ein medizinisches Allglas-Objektiv getrenntes LED OV9734 Sensor 1MP Endoskop-Kameramodul, das einen 1MP OmniVision OV9734 CMOS-Sensor in einer 3,9 mm Durchmesser Stahlsleeve integriert. Die präzisionsgefertigte Glaslinsenanordnung liefert überragende optische Klarheit mit einer festen Brennweite von 1,08 mm, optimiert für Objektentfernungen von 10–100 mm. In Kombination mit einer F4.0-Blende und einem ultraweiten diagonalen Sichtfeld von 95° (83° horizontal / 43,5° vertikal) erreicht es eine minimale Verzerrung (<-10%), während der Abdeckungsbereich maximiert wird. Der 1/9-Zoll-OV9734-Sensor nutzt die 1,4μm×1,4μm PureCel®-Pixeltechnologie, um die Lichtempfindlichkeit bei schwachem Licht zu erhöhen und einen Dynamikbereich von 68,4 dB zu liefern, was eine HD-Auflösung von 1280×720 bei 30 fps oder VGA bei höheren Bildraten mit geringem Rauschen ermöglicht. Sein separates Moduldesign minimiert die Z-Höhe auf 3,9 mm und integriert vier LEDs zur Beleuchtung sowie ein IP67-zertifiziertes Stahlgehäuse für Wasserdichtigkeit in rauen Umgebungen. Die Datenübertragung erfolgt über eine USB 2.0-Schnittstelle, wodurch die Kompatibilität mit medizinischen und industriellen Visualisierungssystemen gewährleistet wird.

Merkmale:

1. High-Definition-Bildgebung: Die großen 1,4μm-Pixel in Kombination mit dem hohen Dynamikbereich des OV9734-Sensors verbessern die Lichtempfindlichkeit bei schwachem Licht erheblich und unterstützen die Ausgabe von hochauflösenden Bildern.
2. Allglas-Objektiv: Eliminiert thermische Verformungen und Alterungsprobleme, die mit Harzobjektiven verbunden sind, und gewährleistet so eine langfristige Bildstabilität.
3. Ultraweitwinkel mit geringer Verzerrung: Ein diagonales Sichtfeld von 95° gepaart mit einer Verzerrungskontrolle von weniger als -10% ermöglicht eine großflächige Erkennung ohne Randverzerrung.

4. IP67-Schutz: Ein wasserdichtes und staubdichtes Stahlgehäuse, das mit vier eingebetteten LEDs integriert ist, passt sich rauen Umgebungen wie Feuchtigkeit und Ölverschmutzung an.

Technische Parameter:

Anwendungen:

Inspektion von Unterwasserausrüstung: Die IP67-Schutzart ermöglicht den Betrieb in einer Wassertiefe von 30 Metern. Die vier LEDs sorgen für eine gleichmäßige Ausleuchtung in trübem Wasser und werden für die Wartung von Schiffskörpern oder die Inspektion von Unterwasserkabeln verwendet.
Rohrinspektion: Die getrennte Struktur und der direkte USB-Anschluss unterstützen die Integration mit Robotern und ermöglichen die Echtzeitübertragung von Daten über interne Ablagerungen oder die Schweißqualität in Abwasserrohren und Ölleitungen.
Minimalinvasive chirurgische Navigation: Der Durchmesser von 3,9 mm und die IP67-Wasserdichtigkeit eignen sich für laparoskopische und arthroskopische Operationen. Das Allglas-Objektiv hält Hochtemperatur- und Hochdrucksterilisation stand. Die 720p@30fps HD-Bildgebung unterstützt Ärzte bei der Identifizierung von Mikrostrukturen des Gewebes.

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster sowie Dokumentationsanforderungen bereitstellen, die von unseren technischen Mitarbeitern entwickelt wurden.
2. Kommunikation oder Treffen
3. Wir werden uns ausführlich mit Ihnen austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das am besten geeignete Produkt für Sie einzurichten
entsprechend Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Mustertests
7. Testen und altern Sie in Ihrer Anwendung, geben Sie Testergebnisse zurück, keine Notwendigkeit zu ändern, Massenproduktion.
