Industrielle und medizinische LED-Integrierte CMOS-Endoskopkamera

Industrielles und medizinisches LED-integriertes CMOS-Endoskop-Kamera-Bare-Modul

Produktbeschreibung:

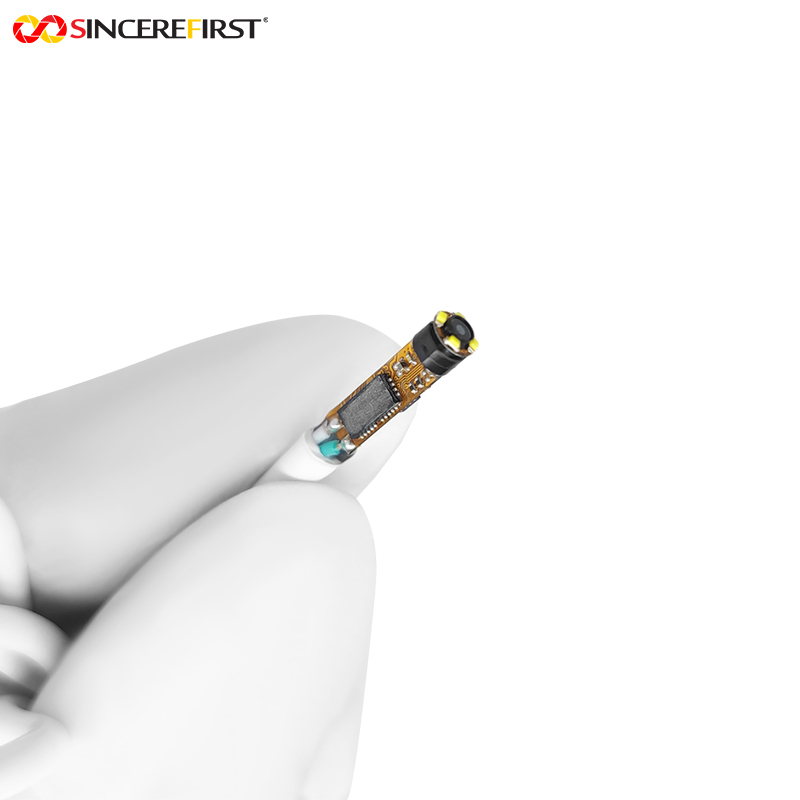

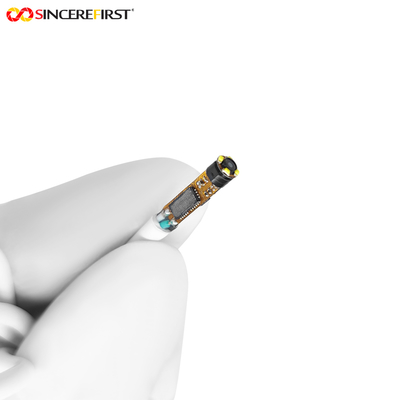

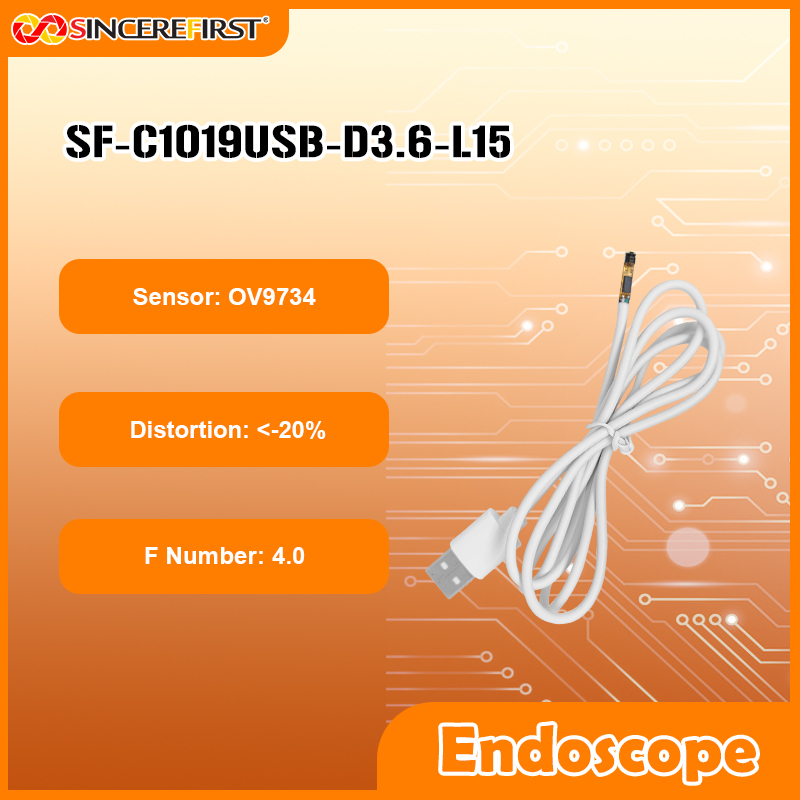

• Dies ist ein industrielles und medizinisches LED-integriertes CMOS-Endoskop-Kamera-Bare-Modul, das den OmniVision OV9734-Bildsensor verwendet. Es verfügt über eine 1MP-Pixel-Spezifikation, die Bilder mit einer Auflösung von 1280x720 ausgeben kann und eine maximale Bildrate von 30FPS unterstützt, was den Anforderungen an die Flüssigkeit für dynamische Beobachtungen entspricht. Mit einer Sensorgröße von 1/9 Zoll und einer Pixelgröße von 1,4 μm x 1,4 μm gleicht es die Bilddetailleistung in einem miniaturisierten Design aus. In Bezug auf die optische Konfiguration ist das Modul mit einer Blende von F4.0 und einer Brennweite von 1,25 mm ausgestattet, mit einem Fokussierbereich von 10-100 mm, einem DFOV (diagonalem Sichtfeld) von 90° und einer Verzerrung, die bei < -20% gehalten wird. Es verwendet eine manuelle Fokussiermethode, kombiniert mit einem 3,6 mm Durchmesser-Objektiv und einem integrierten Design, was eine höhere Integrationsflexibilität in Form eines Bare-Moduls bietet. Darüber hinaus integriert das Objektiv 4 LED-Beads, um die Beleuchtung in dunklen Umgebungen zu gewährleisten, und der Produktionsprozess verwendet SMT-Technologie und AA-Prozess, um die Produktstabilität zu gewährleisten.

Eigenschaften:

1. Ausgleich von Miniaturisierung und Bildgebung: Die Kombination aus einem 1/9-Zoll-Sensor und 1,4 μm x 1,4 μm Pixeln erreicht ein Gleichgewicht zwischen kompaktem Design und klarer Bildqualität mit einem 3,6 mm schlanken Linsendurchmesser, wodurch es sich für den Betrieb in engen Räumen eignet.
2. Optische Leistung, die sich an alle Szenarien anpasst: Das 90°-Sichtfeld erleichtert die schnelle Beherrschung groß angelegter Szenenlayouts, der Fokussierbereich von 10-100 mm ermöglicht das präzise Umschalten zwischen Nahbereichsdetailbeobachtung und mittelgroßer Panorama-Präsentation, und die geringe Verzerrung von < -20% reduziert Bildverzerrungen.
3. Hervorragende Bedienung und Zuverlässigkeit: Das manuelle Fokussierungsdesign bietet präzise Kontrolle, die SMT-Technologie und der AA-Prozess gewährleisten die Ausrichtungsgenauigkeit von Objektiv und Sensor, und die integrierten 4 LED-Beads liefern stabiles Zusatzlicht für dunkle Umgebungen.

4. Hohe Integrationsflexibilität: Die Bare-Modul-Form ist für nachgelagerte Hersteller bequem, um eine Sekundärentwicklung nach Bedarf durchzuführen, und das integrierte Design verbessert die Installationsanpassungsfähigkeit.

Technische Parameter:

Anwendungen:

Industrieller Inspektionsbereich: Es kann zur Erkennung von Rohrinnenwandkorrosion, zur Inspektion der inneren Struktur von Motoren usw. verwendet werden. Der Durchmesser von 3,6 mm dringt leicht in enge Kanäle ein, das 90°-Sichtfeld deckt schnell den Erkennungsbereich ab, und der Nahfokus von 10 mm kann feine Kratzer oder Abnutzungen im 0,1 mm-Bereich identifizieren.
Medizinischer Hilfsdiagnosebereich: Geeignet für Endoskopieuntersuchungen wie Verdauungstrakt und Atemwege. Die hohe Bildrate gewährleistet eine dynamische Echtzeitbildgebung, LED-Zusatzlicht garantiert die Bildhelligkeit in dunklen inneren Körperumgebungen, und die geringe Verzerrung verbessert die Genauigkeit der Läsionsbeobachtung.

Präzisions-Elektronik-Erkennungsbereich: Es kann feine Strukturen wie Leiterplattenlötstellen und Chip-Pins beobachten. Die hohe Integration des Bare-Moduls ist bequem für die Kombination mit Erkennungsgeräten, und die manuelle Fokussierung kann den detaillierten Zustand elektronischer Komponenten genau erfassen.

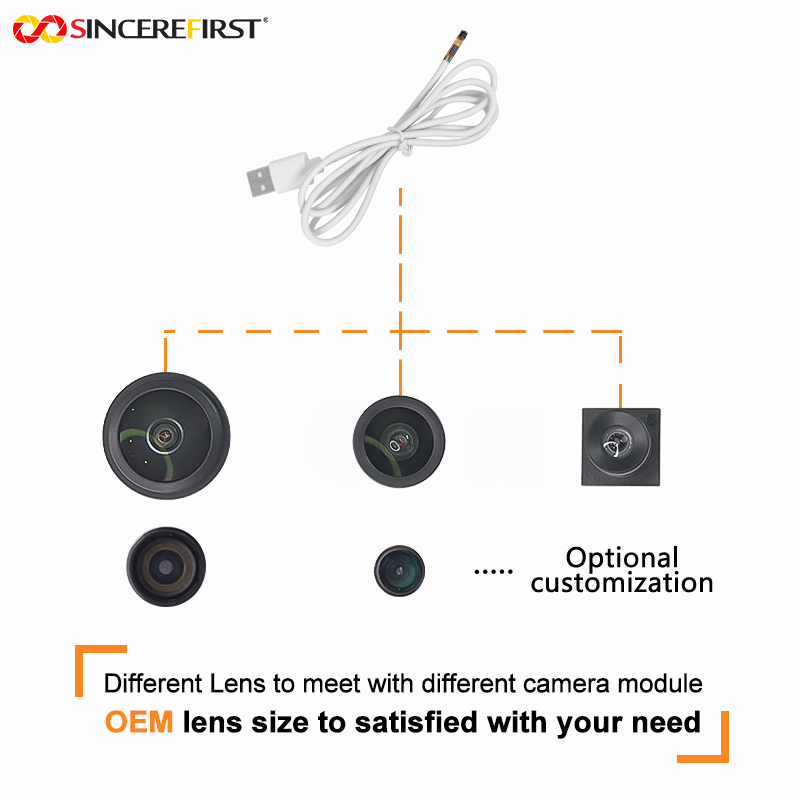

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster sowie Dokumentationsanforderungen bereitstellen, die von unseren technischen Mitarbeitern entwickelt wurden.
2. Kommunikation oder Treffen
3. Wir werden uns ausführlich mit Ihnen austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das am besten geeignete Produkt für Sie einzurichten
entsprechend Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Mustertests
7. Testen und Altern in Ihrer Anwendung, geben Sie Testergebnisse zurück, keine Notwendigkeit zu modifizieren, Massenproduktion.
