0,9 mm Durchmesser OCHTA10 Bildsensor USB Endoskop Kameramodul

0,9 mm Durchmesser OCHTA10 Bildsensor USB-Endoskop-Kameramodul

Produktbeschreibung:

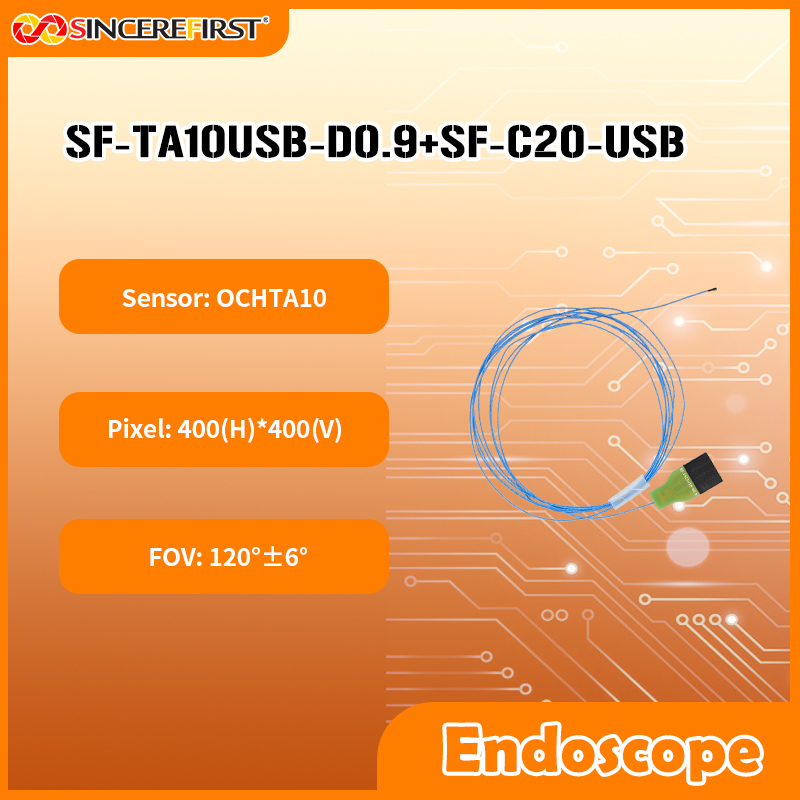

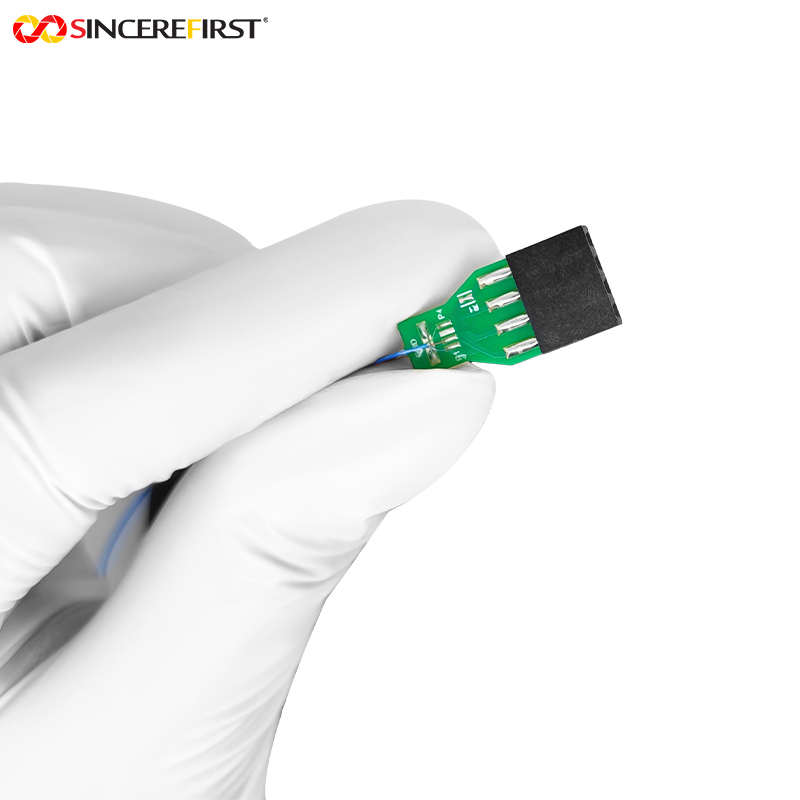

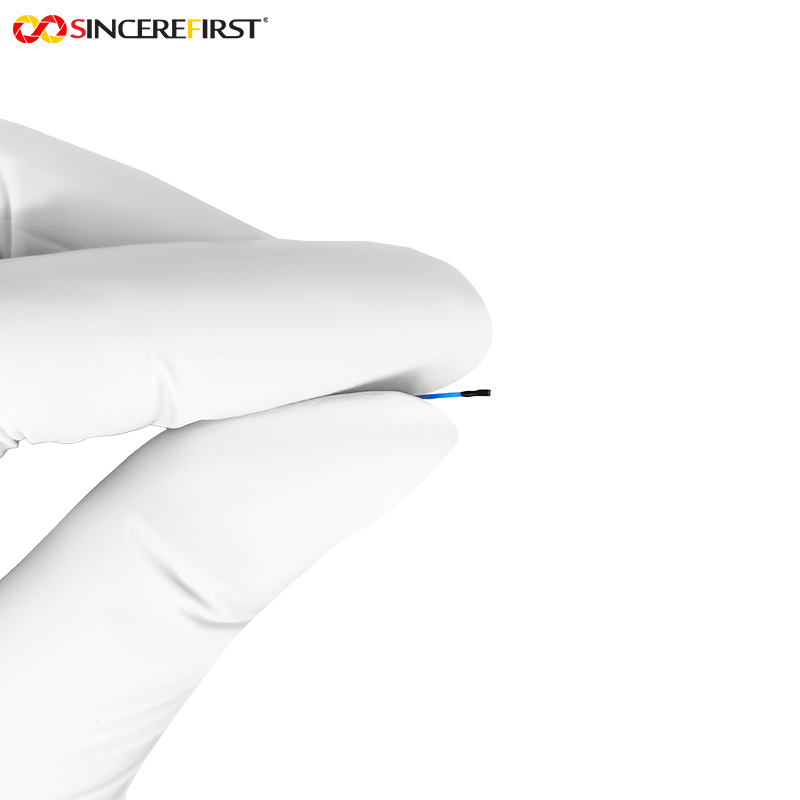

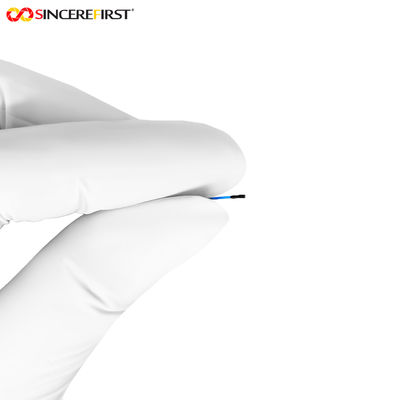

• Dieses 0,9 mm Durchmesser OCHTA10 Bildsensor USB-Endoskop-Kameramodul ist ein professionelles Gerät, das für hochpräzise Beobachtungsanforderungen in engen Räumen entwickelt wurde. Seine Kernkonfiguration basiert auf den doppelten Zielen der Miniaturisierung und der hohen Auflösung. Es verfügt über den OmniVision OCHTA10 CMOS-Farbsensor, der Farbbilder mit einer Auflösung von 400x400 ausgibt. In Verbindung mit einer maximalen Bildrate von 30 FPS sorgt er für flüssige, ruckelfreie und unscharfe Videos während der dynamischen Beobachtung. Die Sensorgröße beträgt nur 1/31 Zoll, mit einer Pixelgröße von 1,008 μm x 1,008 μm, wodurch eine ausgezeichnete Lichtempfindlichkeit und Detailerfassung in einem extrem kompakten Formfaktor erreicht wird. Der Objektivteil verwendet ein 120° Weitwinkel-Design mit einem Durchmesser von nur 0,9 mm und unterstützt die manuelle Fokussierung zur flexiblen Schärfeeinstellung basierend auf dem Beobachtungsabstand. Das Produkt verwendet ein abnehmbares Strukturdesign, bei dem die Kamerasonde über einen 4-Pin-Header mit der Verarbeitungseinheit verbunden ist, wodurch die Installations- und Betriebsbeschränkungen in engen Räumen erheblich reduziert werden. Darüber hinaus wird das Modul mit einer DSP-Platine geliefert, die USB 2.0-Geschwindigkeit unterstützt und über eine Typ-C-Schnittstelle und UVC-Protokollkompatibilität für eine schnelle Verbindung mit verschiedenen intelligenten Geräten verfügt. Eine zusätzliche Entwicklungsplatine mit einer HDMI-Schnittstelle wird ebenfalls bereitgestellt. Der gesamte Herstellungsprozess verwendet streng SMT-Technologie und AA-aktive Ausrichtung, um die Geräte-Stabilität und Beobachtungsgenauigkeit von der Hardwarekonfiguration bis zur Produktion zu gewährleisten.

Merkmale:

1. Extreme Miniaturisierung: Die Kombination aus einem ultra-kleinen 1/31-Zoll-Sensor und einem 0,9 mm Durchmesser-Objektiv ermöglicht es dem Modul, problemlos auf extrem enge Räume zuzugreifen, die herkömmliche Endoskope nicht erreichen können. Das abnehmbare Design eliminiert zudem Installationsbeschränkungen, und die leichte 4-Pin-Verbindungsmethode verhindert, dass die Verarbeitungseinheit die Sondenbewegung stört, wodurch es für komplexere Beobachtungsumgebungen geeignet ist.

2. Detail- und Sichtfeld-Ausgleich: Die kleine Pixelgröße von 1,008 μm erfasst präzise feine Merkmale des Beobachtungsobjekts (z. B. Oberflächenkratzer von Materialien, Mikroläsionen), während die Auflösung von 400x400 für eine klare Bildgebung sorgt. Das 120° Weitwinkel-Sichtfeld deckt einen breiteren Beobachtungsbereich ab, wodurch die Notwendigkeit häufiger Sondenanpassungen reduziert wird. Dies gleicht effektiv "lokale Details" mit "Gesamtkontext" aus und erhöht die Beobachtungseffizienz.

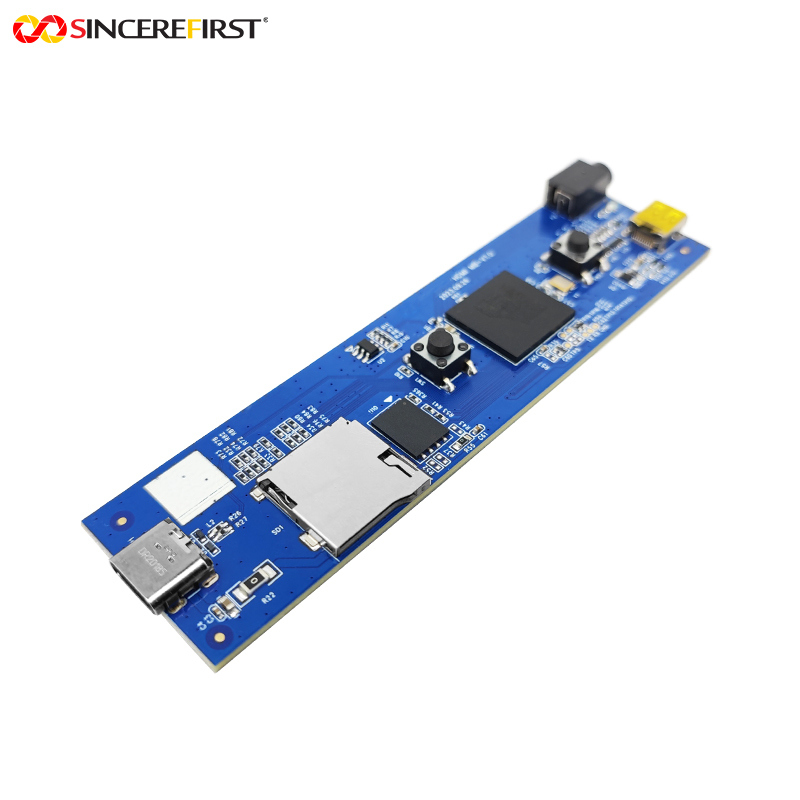

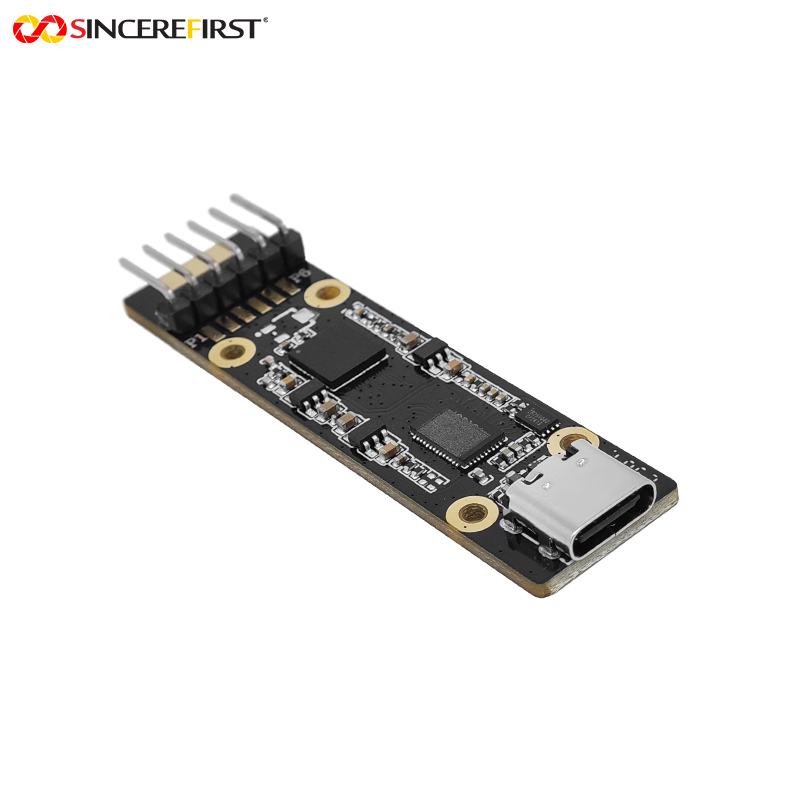

3. Flexible Szenario-Anpassung: Die Kombination aus Typ-C-Schnittstelle + UVC-Protokoll unterstützt Plug-and-Play und ermöglicht die direkte Verbindung mit Computern, Tablets und anderen Geräten zur Bildspeicherung, -analyse und -nachbearbeitung, wobei die USB 2.0-Geschwindigkeit eine reibungslose Datenübertragung gewährleistet. Die HDMI-Entwicklungsplatine erfüllt die Anforderungen an Echtzeitbeobachtung und bietet eine latenzfreie, unkomprimierte Bildausgabe direkt an ein Display, ohne auf Softwaretreiber angewiesen zu sein. Die Möglichkeit, zwischen diesen beiden Schnittstellen je nach Bedarf zu wechseln, erfüllt vielfältige Beobachtungs- und Datenverarbeitungsanforderungen in verschiedenen Szenarien.

4. Prozesszuverlässigkeit: Die SMT-Technologie ermöglicht das hochpräzise Löten von Komponenten, wodurch das Risiko von Fehlern, die durch schlechten Kontakt während des Langzeitgebrauchs verursacht werden, reduziert wird. Der AA-Prozess gewährleistet eine präzise optische Ausrichtung zwischen Objektiv und Sensor und vermeidet eine Beeinträchtigung der Bildqualität durch Montageabweichungen. Er behält eine stabile Beobachtungsleistung auch bei wiederholtem Ein- und Ausstecken und häufigen Anpassungen bei.

5. Hohe Benutzerfreundlichkeit: Das manuelle Fokusdesign macht komplexe Autofokus-Algorithmen überflüssig, sodass Benutzer die Schärfe schnell an die tatsächlichen Bedürfnisse anpassen und die Geräte-Debugging-Zeit verkürzen können. Die Plug-and-Play-Natur des UVC-Protokolls und der HDMI-Schnittstelle bedeutet, dass keine professionelle Treiber- oder Softwareinstallation erforderlich ist, sodass sowohl unerfahrene Benutzer als auch Profis schnell mit der Bedienung beginnen können.

Technische Parameter:

Anwendungen:

Wissenschaftliche Forschung und Laboranalyse: Wird in der biologischen Forschung zur Beobachtung der Mikroorganismenaktivität oder der Wurzelstrukturen von Pflanzen verwendet; in der Materialwissenschaft zur Inspektion der inneren Mikrostruktur von Verbundwerkstoffen oder zur Erkennung von Schäden. Seine Portabilität ist ideal für den Wechsel zwischen verschiedenen Arbeitsplätzen in einem Labor.

Sicherheits- und Anti-Terrorismus-Inspektion: Sicherheitspersonal kann es verwenden, um verborgene Räume wie verdächtige Pakete, Fahrzeugunterböden oder Hohlräume in Wänden zu inspizieren. Seine schnelle Plug-and-Play-Fähigkeit ermöglicht einen schnellen Einsatz in Notfallszenarien.

Elektronikfertigung und -reparatur: Techniker können leicht auf das Innere von Präzisionselektronikgeräten wie Smartphones und Computern zugreifen, um Komponenten auf Leiterplatten, die Qualität von Lötstellen oder die Fehlersuche visuell zu inspizieren. Es ist ein leistungsstarkes Werkzeug für Präzisionsreparaturen und Qualitätskontrolle.

Ausbildung und Demonstration:In beruflichen Lehrprozessen wie Autoreparatur, Archäologie oder Kunstrestaurierung können Ausbilder dieses Modul verwenden, um Betriebsdetails in Echtzeit auf einen Bildschirm zu projizieren, wodurch der Lehrprozess intuitiver und lebendiger wird und somit die pädagogische Effektivität verbessert wird.

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster sowie Dokumentationsanforderungen bereitstellen, die von unseren Ingenieuren entwickelt wurden.
2. Kommunikation oder Treffen
3. Wir werden uns ausführlich mit Ihnen austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das am besten geeignete Produkt für Sie einzurichten
entsprechend Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Mustertests
7. Testen und Altern in Ihrer Anwendung, geben Sie Testergebnisse zurück, keine Notwendigkeit zur Modifikation, Massenproduktion.
