3,5 mm Durchmesser BF2013 Sensor Drahtloses LED Industrie Endoskop Kamera Modul

3,5 mm Durchmesser BF2013 Sensor Wireless LED Industrie-Endoskop-Kameramodul

Produktbeschreibung:

• Dies ist ein 3,5 mm Durchmesser BF2013 Sensor Wireless LED Industrie-Endoskop-Kameramodul. Sein Kernstück ist der BF2013 CMOS-Farbbildsensor, der mit 300.000 effektiven Pixeln aufwartet, eine 640×480 VGA-Auflösung unterstützt und eine maximale Bildrate von 30 FPS liefert, was flüssige dynamische Bilder ohne Latenz gewährleistet. Der Sensor misst 1/31 Zoll, mit einer einzelnen Pixelabmessung von 2,25μm×2,25μm – ein Design, das die Lichtempfindlichkeit deutlich erhöht. Sein optisches System bietet ein weites Sichtfeld von 88°, und der präzise Fokusbereich von 20–60 mm passt perfekt zum maximalen Bildkreis von 4,8 mm, was es ideal für Nahbereichsbeobachtungen macht. Ein manueller Fokussiermechanismus wird verwendet, um klare Bilder bei verschiedenen Arbeitsabständen zu gewährleisten.​

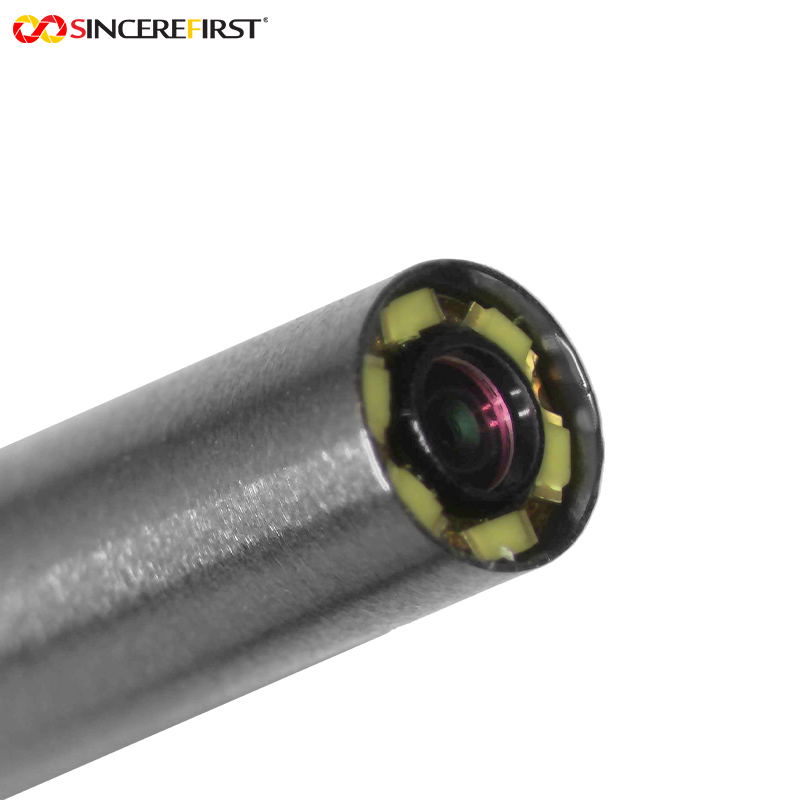

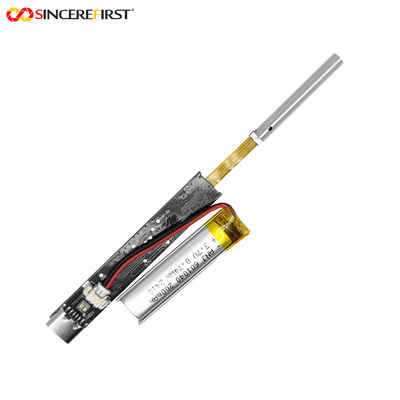

  Das Modul verfügt über ein integriertes Strukturdesign; seine ultraschlanke 3,5-mm-Linse wird durch ein hochfestes Stahlgehäuse geschützt, und das Innere integriert 6 0402 Micro-LED-Fülllichter, um eine gleichmäßige Ausleuchtung in dunklen Umgebungen zu gewährleisten. Daten werden über eine DVP-Parallelschnittstelle übertragen, und das Modul kann flexibel mit einer Entwicklungsplatine gekoppelt und mit einem WiFi-Modul verbunden werden, wodurch eine kabelgebundene und drahtlose Dual-Mode-Verbindung ermöglicht wird, die mit mehreren Endgeräten wie Mobiltelefonen und Computern kompatibel ist. Der gesamte Herstellungsprozess verwendet SMT (Surface Mount Technology) und AA (Active Alignment) Verfahren, wodurch das Produkt eine hervorragende optische Leistung und eine stabile Massenproduktionsqualität aufweist.
•

Eigenschaften:

Intelligente Verbindungslösung mit Multi-Interface-Kompatibilität​

1. Die kabelgebundene Verbindung basierend auf der Entwicklungsplatine ermöglicht eine stabile und zuverlässige Datenübertragung, während das WiFi-Modul ultimativen Komfort für die mobile Erkennung bietet.​
2. Das Dual-Mode-Design ermöglicht es Benutzern, die Verbindungsmethode flexibel entsprechend den Anforderungen vor Ort auszuwählen und so Systemstabilität und betriebliche Flexibilität in Einklang zu bringen.​
3. Umfassende Schnittstellenprotokolle unterstützen den Zugriff auf verschiedene Endgeräte, wodurch die Schwierigkeit der Systemintegration erheblich reduziert wird.​


Bildzuverlässigkeit garantiert durch Präzisionsfertigung​

1. Das AA-Verfahren gewährleistet eine präzise Ausrichtung zwischen dem optischen Zentrum jedes Moduls und dem Sensor, wodurch Rand- und Bildverzerrungen eliminiert werden.​
2. Die SMT-Technologie ermöglicht die hochpräzise Montage elektronischer Komponenten und gewährleistet die Leistungsstabilität des Moduls während des Langzeitgebrauchs.​
3. Die durch ein Stahlgehäuse geschützte Linsenstruktur widersteht effektiv äußeren Einflüssen und passt sich an verschiedene komplexe Arbeitsumgebungen an.​

Professionell optimiertes optisches Systemdesign​

1. Die perfekte Kombination aus einem weiten Sichtfeld von 88° und einem Fokusbereich von 20–60 mm gleicht Beobachtungsumfang und Detaildarstellung aus.​
2. Die wissenschaftliche Anordnung von 6 LED-Fülllichtern eliminiert Schatten bei Nahaufnahmen und sorgt für eine gleichmäßige Ausleuchtung ohne tote Winkel.​
3. Die 2,25μm große Pixelgröße verbessert die Bildqualität in Umgebungen mit wenig Licht erheblich, was zu weniger Bildrauschen führt.

Technische Parameter:

Anwendungen:

1. Online-Überwachung und -Wartung von Industrieanlagen​
Geeignet für die Innenzustandsinspektion von mechanischen Geräten, die Inspektion von Rohrschweißnähten und die Qualitätskontrolle von Präzisionskomponenten.​
Die drahtlose Konnektivität erleichtert die flexible Bewegung in komplexen Gerätekonstruktionen, während die kabelgebundene Konnektivität den Anforderungen der langfristigen festen Überwachung gerecht wird.​
Sein kleiner Durchmesser und seine robuste Struktur ermöglichen es, Bereiche zu erreichen, die für herkömmliche Werkzeuge schwer zugänglich sind.​

2. Wissenschaftliche Forschung, Lehre und experimentelle Analyse​
Weit verbreitet in Szenarien wie biologischer Anatomiebeobachtung, mechanischer Strukturlehre und Materialoberflächenanalyse.​
Die Echtzeit-Videoübertragungsfunktion unterstützt die gleichzeitige Beobachtung durch mehrere Personen und verbessert so die Interaktion im Unterricht und die Effizienz der Experimente.​
Der manuelle Fokussiermechanismus erfüllt die Beobachtungsbedürfnisse verschiedener Vergrößerungsstufen und passt sich so an unterschiedliche experimentelle Anforderungen an.​

3. Professionelle Erkennung in speziellen Branchen​
Im Bereich der Automobilwartung wird es zur Fehlerdiagnose von Kernkomponenten wie Motorinnenräumen und Getrieben eingesetzt.​
Im Bauingenieurwesen eignet es sich zur Inspektion und Bewertung von verborgenen Räumen wie Innenwänden und Rohrspalten.​
Bei Sicherheitsinspektionen ermöglicht es eine schnelle Inspektion von Spezialbereichen wie Lüftungskanälen und Gerätezwischengeschossen.​

4. Medizinische und tierärztliche klinische Inspektion​
Geeignet für oberflächliche medizinische Beobachtungsanwendungen wie Munduntersuchungen und Hautdiagnosen.​
Im Veterinärbereich kann es für Routineuntersuchungen der Mundhöhlen, Gehörgänge und anderer Teile von Haustieren verwendet werden.​
Das integrierte Design erleichtert die Desinfektion und Wartung und erfüllt die Hygieneanforderungen für den medizinischen Gebrauch.

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster sowie Dokumentationsanforderungen bereitstellen, die von unseren technischen Mitarbeitern entwickelt wurden.
2. Kommunikation oder Treffen
3. Wir werden uns ausführlich mit Ihnen austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das am besten geeignete Produkt für Sie einzurichten
entsprechend Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Mustertests
7. Testen und Altern in Ihrer Anwendung, Rückmeldung der Testergebnisse, keine Notwendigkeit zur Änderung, Massenproduktion.
