Medizinische und industrielle USB 2.0 CMOS-Sensor-Endoskop-Kameramodul

Medizinisches und industrielles USB 2.0 CMOS Sensor Endoskop Kameramodul

Produktbeschreibung:

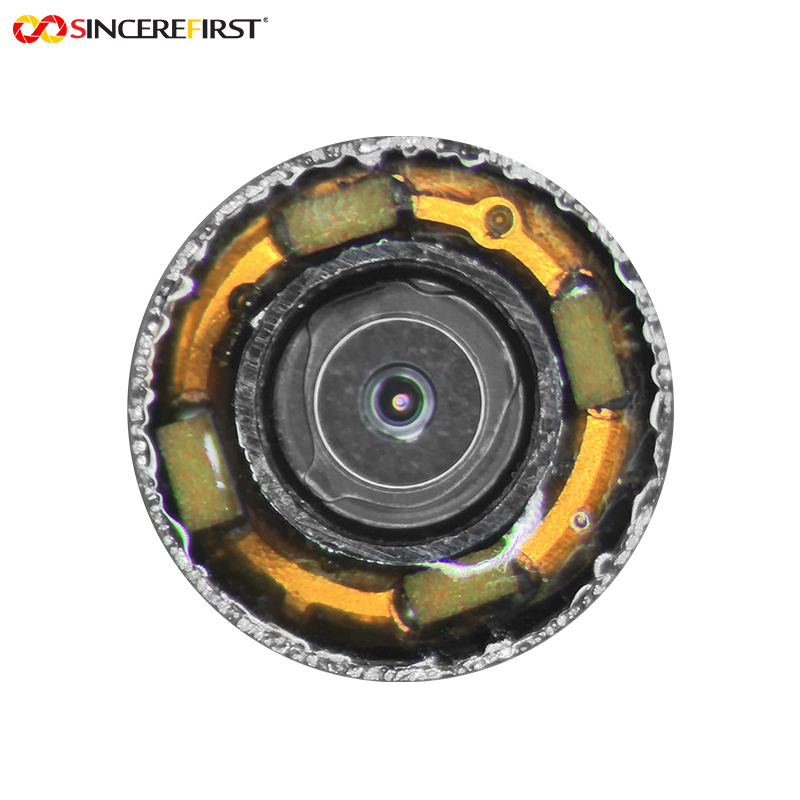

• Dies ist ein medizinisches und industrielles USB 2.0 CMOS Sensor Endoskop Kameramodul, eine optische Lösung, die robusten Schutz und hervorragende Bildgebungsleistung integriert. Es ist mit einem CMOS-Farbbildsensor mit 0,08 MP Pixeln ausgestattet, der in der Lage ist, stabil Bilder mit QVGA-Auflösung bei 240x320@30fps auszugeben, und unterstützt zwei Ausgabeformate (YUV und MJPEG), um den Übertragungs- und Archivierungsanforderungen in verschiedenen Szenarien gerecht zu werden. In Bezug auf die optische Leistung verfügt das Modul über einen diagonalen Betrachtungswinkel von 105°, gepaart mit einer Brennweite von 0,5 mm und einem weiten Fokussierbereich von 3~50 mm. Seine TV-Verzerrung wird streng unter -10 % kontrolliert, wodurch die Bildauthentizität effektiv gewährleistet wird, und es unterstützt die manuelle Fokussierung, um Beobachtungsziele in verschiedenen Entfernungen präzise zu erfassen.​

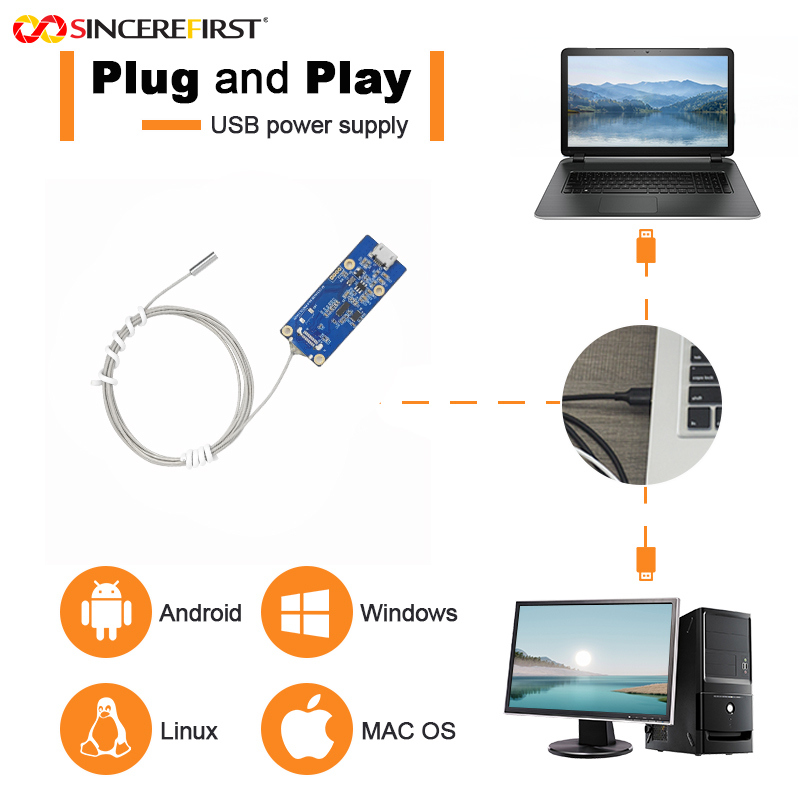

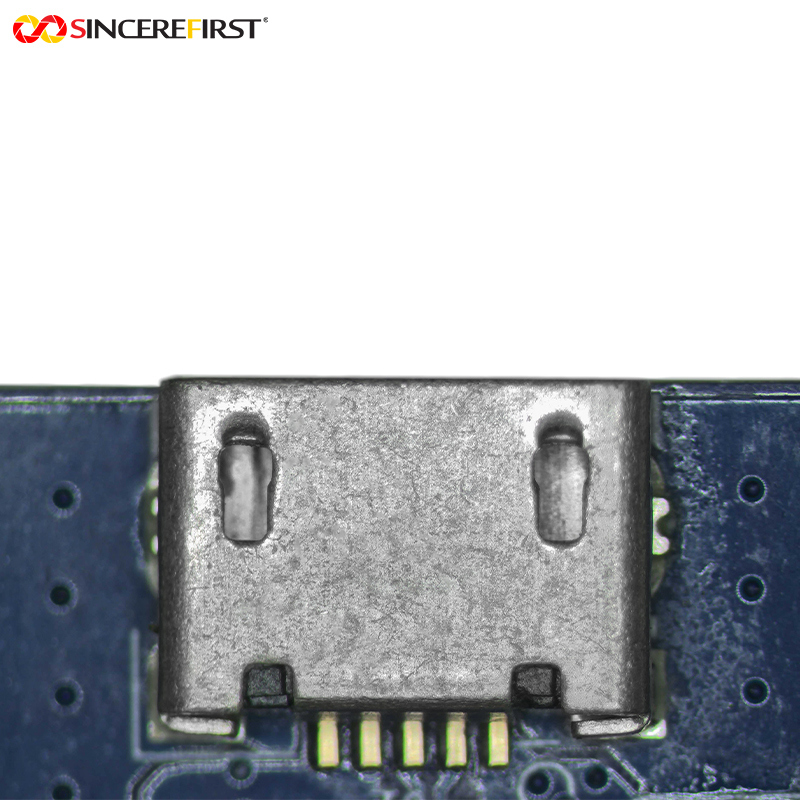

  Für das strukturelle Design wird ein getrenntes Schema verwendet und eine stabile Signalverbindung mit der DSP-Platine über Wire Bonding erreicht. Die DSP-Platine ist mit einer Micro-USB-Schnittstelle ausgestattet, die die USB 2.0-Übertragungsgeschwindigkeit und das UVC-Protokoll unterstützt, wodurch eine schnelle Verbindung mit Geräten ohne zusätzliche Treiber ermöglicht wird. Das Objektiv hat ein schlankes Design mit einem Durchmesser von 2,8 mm und einer äußeren Stahlschale und ist gleichzeitig IP67-staub- und wasserdicht. Es integriert 4 LED-Fülllichter vom Typ 0201, um die Bildgebung in Umgebungen mit wenig Licht zu gewährleisten. Das Produkt wird unter Verwendung von hochpräzisen SMT- und AA (Active Alignment)-Verfahren hergestellt und hat mehrere internationale Zertifizierungen wie FCC, CE, Reach und RoHS bestanden, um die Einhaltung der Qualitätsstandards und Umweltanforderungen der wichtigsten globalen Märkte zu gewährleisten.
•

Eigenschaften:

• Allwetter-Betriebsfähigkeit: Die IP67-Schutzart ermöglicht es dem Modul, 30 Minuten lang in 1 Meter Wassertiefe ununterbrochen zu arbeiten und das Eindringen von Staub vollständig zu verhindern. Diese Funktion durchbricht die Nutzungseinschränkungen herkömmlicher Endoskope und ermöglicht es, eine stabile Leistung in extremen Umgebungen wie Feuchtigkeit, Staub und Situationen, die Reinigung und Desinfektion erfordern, aufrechtzuerhalten, wodurch sein Anwendungsbereich erheblich erweitert wird.​
• Hervorragende Stabilität: Das SMT-Verfahren gewährleistet eine feste Verbindung der Objektivkomponenten, wodurch das Risiko einer Ablösung während des Langzeitgebrauchs verringert wird; das AA-Verfahren erreicht eine hochpräzise Ausrichtung der optischen Komponenten, wodurch eine konsistente Bildgebungsleistung jedes Moduls gewährleistet und Anpassungsprobleme durch Chargenunterschiede reduziert werden.​
• Präzise Bildgebung: Durch die TV-Verzerrungskontrolle unter -10 % in Kombination mit einem weiten Betrachtungswinkel von 105° kann die geometrische Form und die relative Position von Objekten bei komplexen industriellen Inspektionen präzise wiedergegeben werden. Diese originalgetreue Bildgebungsfunktion bietet eine zuverlässige visuelle Grundlage für Präzisionsmessungen und Defektanalysen und vermeidet effektiv Fehlurteile.​
• Kompakte Größe: Das Objektiv mit einem Durchmesser von 2,8 mm und einer Stahlschale kann leicht in enge Lücken in elektronischen Geräten und Pipeline-Schnittstellen eindringen – Bereiche, die für herkömmliche Objektive schwer zu erreichen sind. Darüber hinaus reduziert das Material der Stahlschale den Objektivverschleiß bei der Bewegung in engen Räumen und verlängert so seine Lebensdauer.

Technische Parameter:

Anwendungen:

1. Inspektion von Industrieanlagen: Geeignet für die Erkennung von Lockerungen und Oxidation von Klemmen in Stromverteilerschränken und Frequenzumrichtern. Das 2,8-mm-Objektiv dringt in Schranklücken ein; IP67-Schutz verhindert das Eindringen von Staub; LED-Fülllichter beleuchten dunkle Bereiche; YUV-Format ermöglicht die Echtzeit-Bildübertragung.​
2. Inspektion von Gebäudestrukturen: Wird zur Erkennung von Holzwürmern und Rissen in Holzbalken und -säulen alter Gebäude verwendet. Der 105°-Weitwinkel reduziert den häufigen Kontakt mit dem Gebäude; 0,5 mm Brennweite erfasst deutlich die Holzmaserung; MJPEG-Format speichert Bilder zur einfachen späteren Analyse.​
3. Inspektion von Haushaltsgeräte-Pipelines: Zielt auf die Inspektion von Frost und Korrosion von Verdampferleitungen in Klimaanlagen und Kühlschränken ab. IP67-Schutz widersteht Feuchtigkeit; 2,8-mm-Objektiv dringt in Rohrleitungsbiegungen ein; TV-Verzerrung unter -10 % sorgt dafür, dass sich die Rohrleitungsform nicht dehnt.​
4. Haustierinspektion: Wird zur Erkennung von Fremdkörpern in der Speiseröhre und im Darm von Haustieren verwendet. IP67 erleichtert die Hochtemperaturdesinfektion zur Verhinderung von Infektionen; manuelle Fokussierung zeigt Fremdkörper deutlich; YUV-Format ermöglicht die Echtzeit-Bildübertragung.​
5. Wartung von Feuerwehrausrüstung: Für die Schadensinspektion von Stromverteilerschränken und Schaltschränken nach Bränden. IP67 widersteht Wasserflecken und Staub; LED-Fülllichter beleuchten dunkle Innenräume; 105°-Weitwinkel ermöglicht die Gesamtbeobachtung; MJPEG speichert beschädigte Bilder.

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster sowie Dokumentationsanforderungen bereitstellen, die von unseren technischen Mitarbeitern entwickelt wurden.
2. Kommunikation oder Treffen
3. Wir werden uns ausführlich mit Ihnen austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das am besten geeignete Produkt für Sie einzurichten
entsprechend Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Mustertests
7. Testen und Altern in Ihrer Anwendung, geben Sie Testergebnisse zurück, keine Notwendigkeit zu modifizieren, Massenproduktion.
