Low-Distortion OH01A10 CMOS USB2.0 Endoscope Camera Module

Low-Distortion OH01A10 CMOS USB2.0 Endoskop-Kameramodul

Produktbeschreibung:

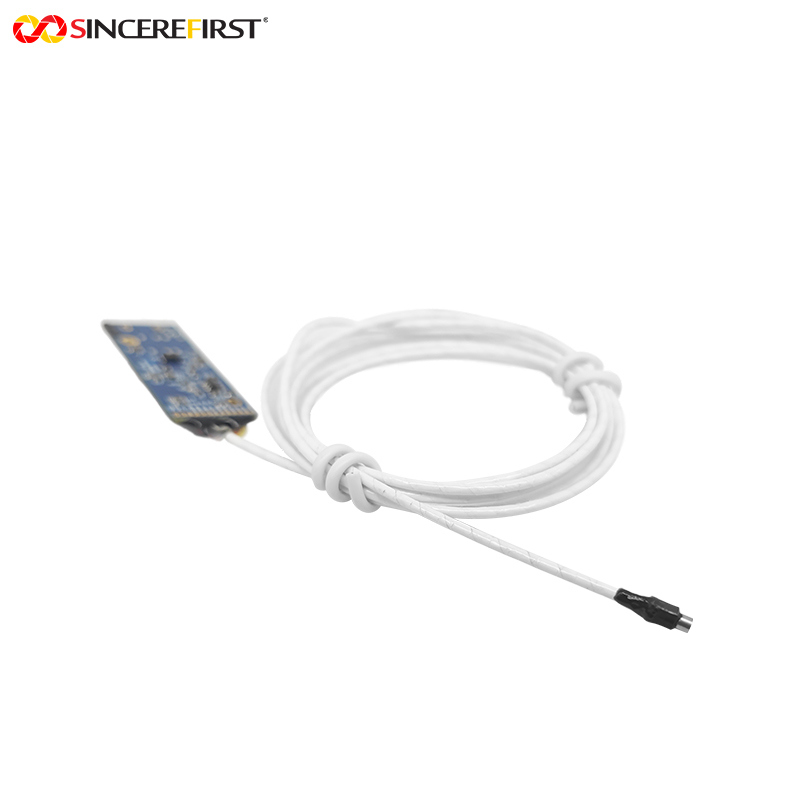

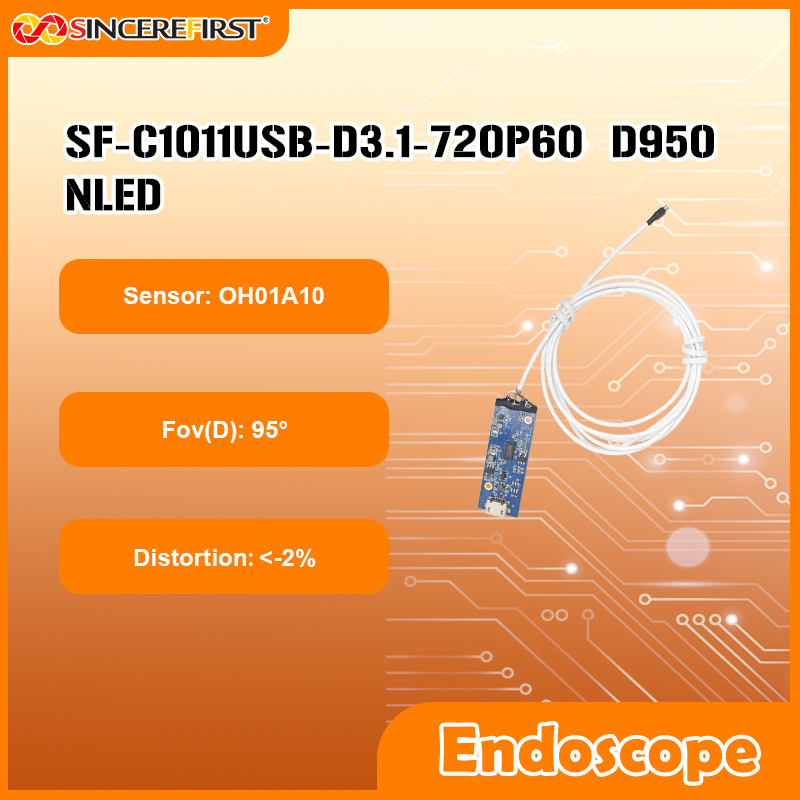

Dies ist ein Low-Distortion OH01A10 CMOS USB2.0 Endoskop-Kameramodul. Im Mittelpunkt steht der OmniVision OH01A10 CMOS-Farbbildsensor. Es handelt sich um ein professionelles Gerät, das für die dynamische Beobachtung in engen Räumen entwickelt wurde und verschiedene Szenarien wie medizinische Versorgung, Industrie und wissenschaftliche Forschung abdeckt. Das Modul ist mit 1 MP effektiven Pixeln ausgestattet, unterstützt eine native Auflösung von 1280 × 800 und kann stabile 720P@60FPS hochauflösende dynamische Videostreams ausgeben. Mit einer Sensorgröße von 1/14,25 Zoll und einer Pixelgröße von 1,116 µm × 1,116 µm erzielt es eine doppelte Garantie für Detailklarheit und dynamische Leistung in einem kompakten Volumen.​

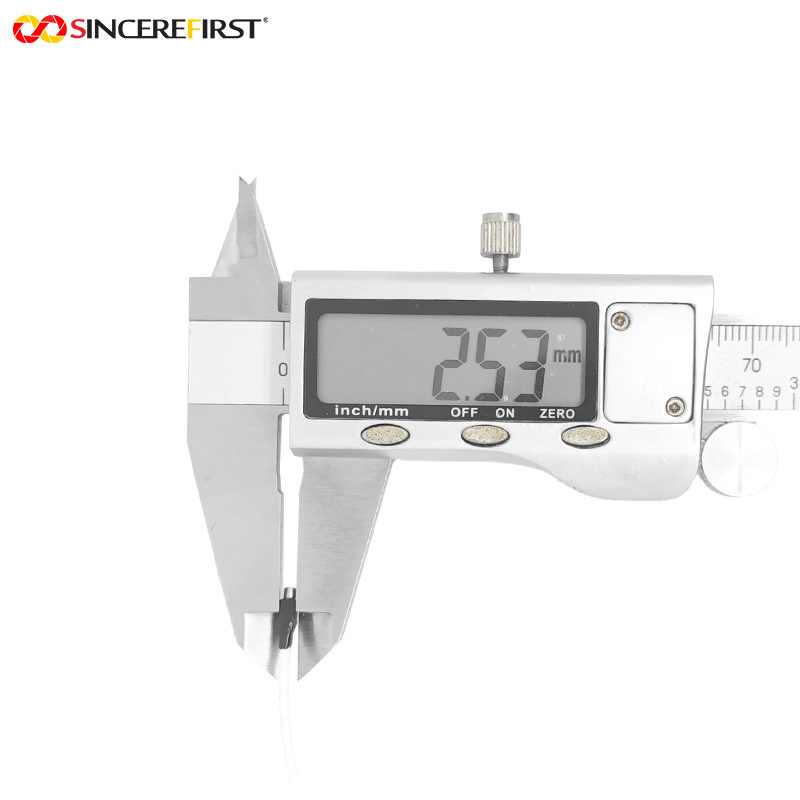

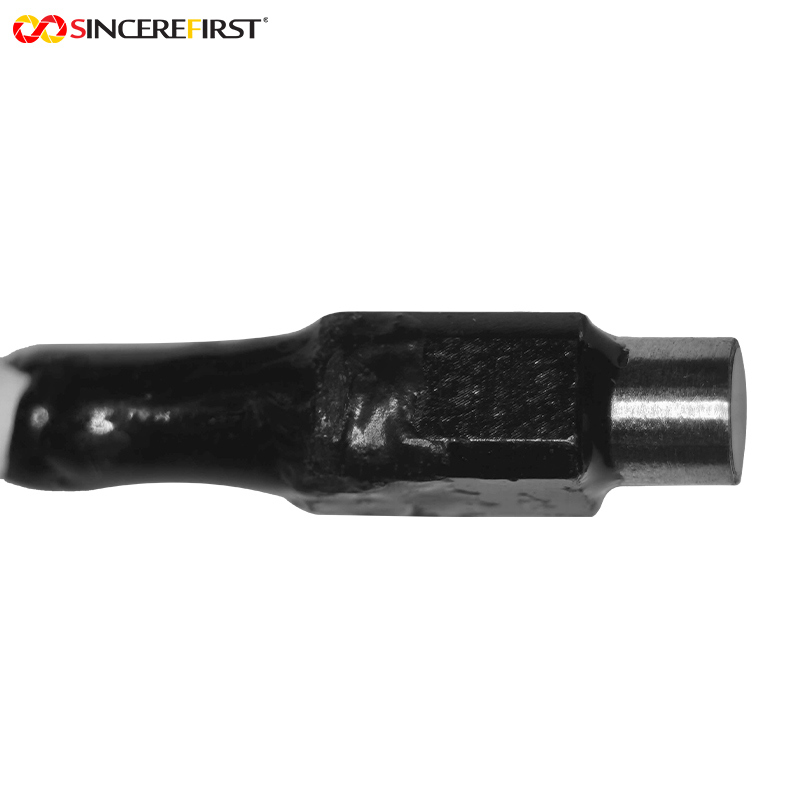

In Bezug auf die optische Leistung verfügt das Modul über ein Weitwinkel-Sichtfeld von 95° (DFOV), gepaart mit einer festen Brennweite von 1,25 mm, einer Blende von F4,0 und einem manuellen Fokussierbereich von 10–100 mm – was eine flexible Anpassung der Klarheit basierend auf den Beobachtungszielen ermöglicht. Gleichzeitig wird die TV-Verzerrung streng auf < -2 % kontrolliert, um Streckungen oder Kompressionen an den Bildrändern zu verhindern. Für das strukturelle Design wird ein getrenntes Layout mit einem Linsendurchmesser von nur 3,3 mm übernommen, das einen einfachen Zugang zu engen Räumen wie dünnen Schläuchen und tiefen Kavitäten ermöglicht. Es kann optional mit 4 integrierten LED-Fülllichtern vom Typ 0201 ausgestattet werden, um Umgebungen mit schlechten Lichtverhältnissen zu bewältigen.​
Für die Schnittstelle wird ein Micro-USB-Anschluss verwendet, der das universelle UVC-Videoprotokoll unterstützt und nahtlos mit gängigen Betriebssystemen wie Windows, Linux und macOS kompatibel ist. Im Produktionsprozess werden SMT- (Surface Mount Technology) und AA- (Active Alignment) Verfahren angewendet, um die Konsistenz und Stabilität von massenproduzierten Produkten zu gewährleisten. Darüber hinaus hat es internationale Zertifizierungen und Tests bestanden, darunter CE, FCC, RoHS und Reach, und erfüllt die Compliance-Anforderungen für den Einsatz in verschiedenen Regionen weltweit.

Merkmale:

1. Kompatibilität mit mehreren Szenarien: Mit internationalen Zertifizierungen wie CE, FCC, RoHS und Reach kann es direkt lokale Compliance-Standards erfüllen – sei es für industrielle Prüfgeräte, die in europäische und amerikanische Märkte exportiert werden, oder für endoskopische Instrumente im heimischen medizinischen Bereich. Es ist keine zusätzliche Zertifizierungsanpassung erforderlich, was die Hürde für grenzüberschreitende Anwendungen senkt.​
2. Hohe Installationsflexibilität: Das getrennte Layout trennt die Linse von der Steuereinheit. In Kombination mit einem superkleinen Linsendurchmesser von nur 3,3 mm kann es leicht in kleine Prüfköpfe, minimalinvasive medizinische Geräte und andere Geräte integriert werden. Das 95°-Weitwinkel-Sichtfeld deckt einen größeren Beobachtungsbereich in engen Räumen ab, reduziert die Anzahl der Linsenbewegungen und verbessert die Erkennungseffizienz.​
3. Präzise dynamische Beobachtung: Die 720P@60FPS-Bildausgabe kann sich schnell bewegende oder peristaltische Ziele ohne Bewegungsunschärfe oder Ruckeln erfassen. In Kombination mit einer TV-Verzerrung von < -2 % und einem manuellen Fokussierbereich von 10–100 mm gewährleistet sie nicht nur die präzise Größe und Position in dynamischen Szenarien, sondern präsentiert auch mikroskopische Details durch manuelles Fokussieren.​Stabile und bequeme Nutzung:
4. Das SMT-Verfahren verbessert die Vibrationsfestigkeit und die Toleranz gegenüber Temperaturänderungen der Komponenten, während das AA-Verfahren die Ausrichtungsgenauigkeit zwischen Linse und Sensor gewährleistet – und so Bildabweichungen bei langfristiger Hochfrequenznutzung verhindert. Die Micro-USB-Schnittstelle + UVC-Protokoll unterstützt Plug-and-Play-Funktionalität, wodurch die Installation dedizierter Treiber entfällt und der Bereitstellungsprozess für Geräte vereinfacht wird.Technische Parameter:

Produktname

Veterinärmedizinische laparoskopische Untersuchung:

• Passt sich der Gewebebewegung durch die tierische Atmung an und liefert stabile, kontinuierliche visuelle Rückmeldung.​Überwachung von Präzisionsmontageprozessen:
• Während der Montage von Präzisionselektronikkomponenten erfassen Hochfrequenzvideos jede subtile Bewegung und liefern vollständige Bildaufzeichnungen für die Qualitätsrückverfolgbarkeit.​Hysteroskop:
• Hochfrequenzvideos zeigen reibungslos die Relativbewegung zwischen der elektrosurgischen Schlinge und dem Endometrium, sodass Ärzte den Resektionsbereich präzise steuern und die chirurgische Sicherheit gewährleisten können.​Dentalscanner:
• Erfasst schnell kontinuierliche Bildsequenzen von Zahnoberflächen, ermöglicht eine hochpräzise 3D-Modellrekonstruktion und liefert die reale geometrische Form von Zähnen.Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster bereitstellen und Dokumentation und Entwicklung durch

unsere Ingenieure anfordern.2. Kommunikation oder Besprechung
3. Wir werden uns detailliert mit Ihnen abstimmen, um das gewünschte Produkt zu ermitteln und zu versuchen, das am besten geeignete Produkt für Sie zu finden
gemäß Ihren Anforderungen.
4. Musterentwicklung
5. Bestimmen Sie die Details des
Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Fortschritt zu gewährleisten. 6. Musterprüfung
7. Testen und altern in Ihrer Anwendung, Feedback der Testergebnisse, keine Notwendigkeit zur Änderung, Massenproduktion.
