USB 2.0 OCHFA10 CMOS-Maschinensehen-Endoskop-Kameramodul

USB 2.0 OCHFA10 CMOS Machine Vision Endoskop-Kameramodul

Produktbeschreibung:

Hierbei handelt es sich um ein USB 2.0 OCHFA10 CMOS-Bildverarbeitungs-Endoskopkameramodul, das auf dem OCHFA10-Farbbildsensor von OmniVision basiert und eine Komplettlösung schafft, die hochauflösende Bildgebung, flexible Anpassung und zuverlässige Qualität vereint. Das Modul verfügt über 0,5 MP Pixel und eine Auflösung von 720 x 720 und ist in der Lage, hochauflösende Echtzeitbilder mit 720 P bei 30 Bildern pro Sekunde stabil auszugeben. Der 1/17,5-Zoll-Sensor, gepaart mit einer Pixelgröße von 1,008 μm x 1,008 μm, liefert eine hervorragende Detailerfassungsleistung bei kompaktem Volumen. Es unterstützt gleichzeitig die beiden Ausgabeformate YUV und MJEPG, um unterschiedliche Übertragungs- und Speicheranforderungen zu erfüllen. Mit einem Sichtfeld (FOV) von H86°×V86° wird es mit einer Brennweite von 0,418 mm, einer Blende von F5,0 und einem breiten Fokusbereich von 5 bis 50 mm kombiniert, während die TV-Verzerrung auf < -11 % kontrolliert wird. Das manuelle Fokussierungsdesign kann sich genau an mehrere Erkennungsabstände anpassen.​

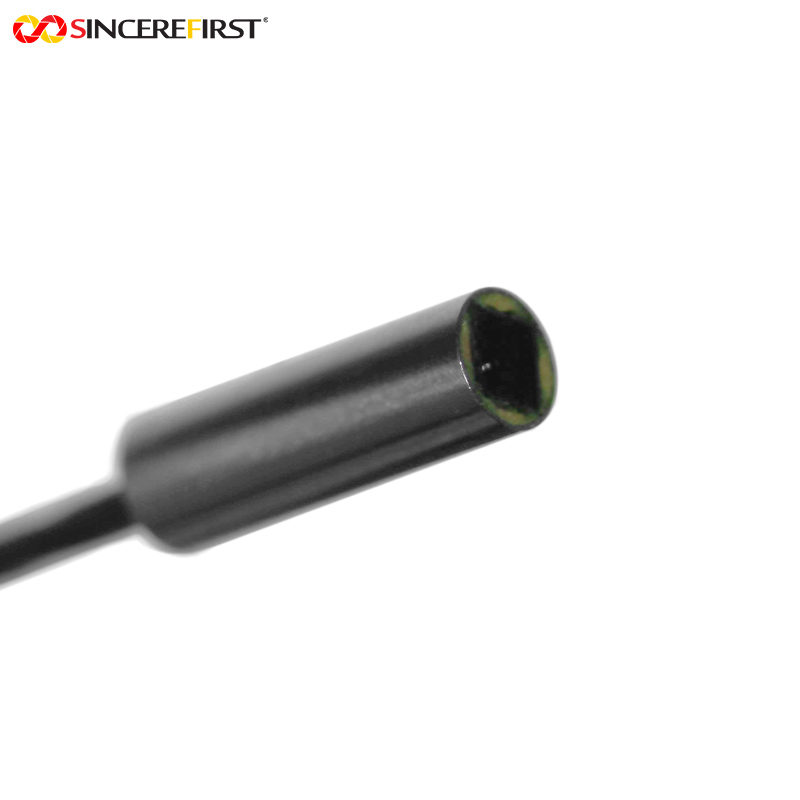

Das Modul hat eine separate Struktur und ist über Bonddrähte mit der DSP-Platine verbunden. Sein 1,6-mm-Objektiv mit Stahlgehäuse kombiniert schlanke Größe und strukturelle Stärke, unterstützt die Staub- und Wasserdichtigkeitsklasse IP67 und integriert 4 LED-Fülllichter, um das Licht in dunklen Umgebungen zu ergänzen. Was die Schnittstellen angeht, ist es mit einem Micro-USB-Anschluss ausgestattet, der USB 2.0-Geschwindigkeit und das UVC-Protokoll unterstützt, und ist mit gängigen Betriebssystemen kompatibel. Es wird im SMT-Verfahren und im AA-Verfahren (Active Alignment) präzise hergestellt und hat mehrere internationale Tests und Zertifizierungen bestanden, darunter CE, FCC, RoHS und Reach, die die Leistungs-, Schutz- und Compliance-Anforderungen vollständig abdecken.

Merkmale:

1. Optimierte Leistung:Die Bildrate von 720P@30FPS sorgt für flüssige Bilder; Die Pixelgröße von 1,008 μm ergänzt 4 LED-Fülllichter und stellt auch in Umgebungen mit wenig Licht klare Details wieder her. Das 86° breite Sichtfeld in Kombination mit der Kontrolle geringer Verzerrungen stellt den Erfassungsbereich vollständig dar und reduziert gleichzeitig Bildverzerrungen. Duale Ausgabeformate passen sich an Echtzeitübertragungs- und hochauflösende Archivierungsszenarien an.​
2. Anpassungsfähigkeit an komplexe Arbeitsbedingungen:Das 1,6-mm-Objektiv mit Stahlgehäuse erreicht die doppelte Eigenschaft „Schlankheit + Haltbarkeit“; Die getrennte Struktur reduziert die Schwierigkeiten bei der Geräteintegration. Die Schutzart IP67 für Staub- und Wasserdichtigkeit widersteht dem Eintauchen in Flüssigkeiten und Stauberosion, und das Stahlgehäusematerial erhöht die Verschleißfestigkeit, sodass es für verschiedene komplexe Umgebungen wie medizinische Desinfektion und industrielle Ölverschmutzung geeignet ist.​

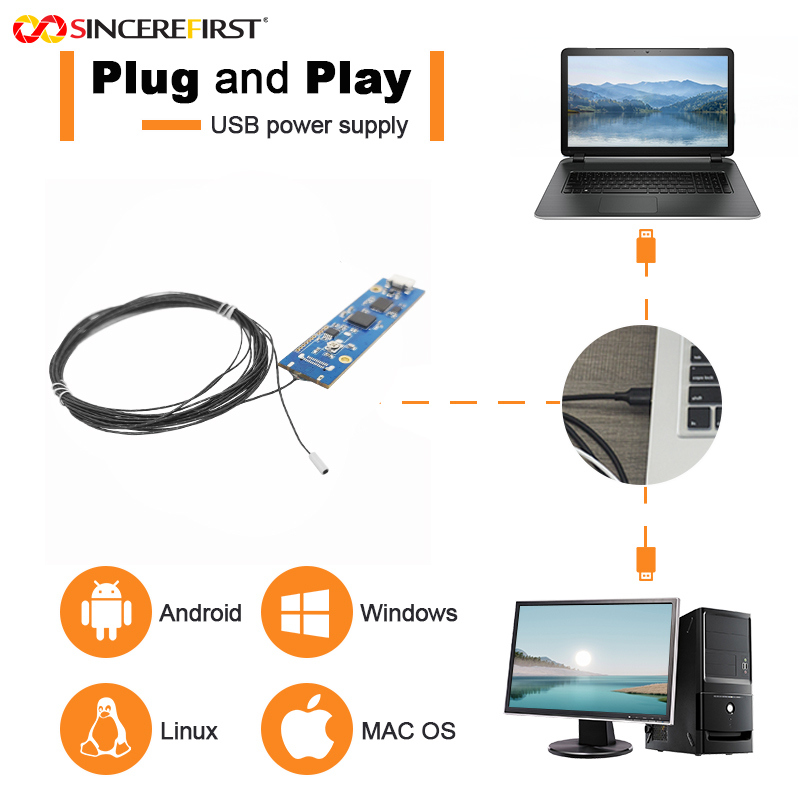

3. Niedriger Nutzungsschwellenwert:Der 5–50 mm breite Fokusbereich deckt sowohl Nah- als auch Fernerkennungsanforderungen ab, wobei das manuelle Fokussierungsdesign eine präzise Steuerung ermöglicht. Die Micro-USB-Schnittstelle + UVC-Protokoll unterstützt Plug-and-Play, erfordert keine komplexe Treiberentwicklung und ist mit gängigen Betriebssystemen kompatibel, wodurch die Anpassungs- und Nutzungskosten von Endgeräten erheblich reduziert werden.​
4. Zuverlässige Qualität:Der SMT-Prozess und der AA-Prozess (Active Alignment) sorgen für Konsistenz und Stabilität in der Massenproduktion. Das Modul besteht maßgebliche internationale Tests und Zertifizierungen vollständig, erfüllt strenge Sicherheitsstandards im medizinischen Bereich und entspricht den Umweltschutz- und Compliance-Anforderungen im Industrie- und Unterhaltungselektronikbereich, was für mehr Sicherheit bei der Verwendung sorgt.

Technische Parameter:

Anwendungen:

• Einweg-Laryngoskop:Die 1,6 mm schlanke Linse lässt sich problemlos in den Rachenbereich einführen; Das wasserdichte IP67-Design erleichtert die Hochtemperaturdesinfektion nach der Operation, um Kreuzinfektionen zu verhindern. Die hochauflösende 720P-Bildgebung + LED-Fülllichter stellen den Zustand der Stimmbänder und der Rachenschleimhaut deutlich dar und helfen Ärzten bei der schnellen Diagnose von Entzündungen oder Fremdkörperverstopfungen.​
• Internes Inspektionsendoskop für Präzisionsinstrumente:Geeignet für die interne Wartung von Präzisionsgeräten wie Uhrwerken und Mikromotoren. Das 1,6-mm-Objektiv kann enge mechanische Lücken durchdringen; Die hohe Auflösung von 720 x 720 erkennt präzise subtile Probleme wie Getriebeverschleiß und lose Schaltkreise, und die manuelle Fokussierung ermöglicht eine flexible Fokussierung auf wichtige Teile.​
• Endoskop zur Rohrinspektion von Haushaltsklimaanlagen:Die Micro-USB-Schnittstelle kann für den Plug-and-Play-Einsatz direkt an Mobiltelefone oder Tablets angeschlossen werden. Die Staub- und Wasserdichtigkeit gemäß IP67 widersteht Staub und Kondenswasser in Klimaanlagenrohren. Der Fokusbereich von 5 bis 50 mm passt sich Rohren mit unterschiedlichen Durchmessern an. LED-Fülllichter + großes Sichtfeld ermöglichen eine umfassende Beobachtung von Staubansammlungen und Schimmel an den Innenwänden von Rohren.​
• Veterinärmedizinisches Endoskop:Auf die mündlichen Untersuchungsbedürfnisse von Haustieren wie Katzen und Hunden eingehen. Die 1,6 mm dünne Linse vermeidet Unbehagen bei Haustieren; 4 LED-Fülllichter beleuchten den tiefen Teil der Mundhöhle. Die hochauflösende 720P-Bildgebung stellt Probleme wie Zahnstein und Zahnfleischentzündungen deutlich dar, und der geringe Verzerrungseffekt ermöglicht Tierärzten eine genaue Diagnose von Erkrankungen.

Maßgeschneiderter Prozess:

1. Sie können Zeichnungen oder Muster zur Verfügung stellen sowie Dokumentation und Entwicklung anfordernunsere Ingenieure.
2. Kommunikation oder Treffen
3. Wir werden ausführlich mit Ihnen kommunizieren, um herauszufinden, welches Produkt Sie benötigen, und versuchen, das für Sie am besten geeignete Produkt auszuwählen
nach Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmuster und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Probentests
7. Test und Alter Ihrer Anwendung, Rückmeldung der Testergebnisse, kein Änderungsbedarf, Massenproduktion.
