Neuer CMOS-Sensor OCHFA20 Medizinischer Industrie-Endoskop-Kameramodul

Neues CMOS-Sensor-Endoskop-Kameramodul OCHFA20 für medizinische und industrielle Anwendungen

Produktbeschreibung:

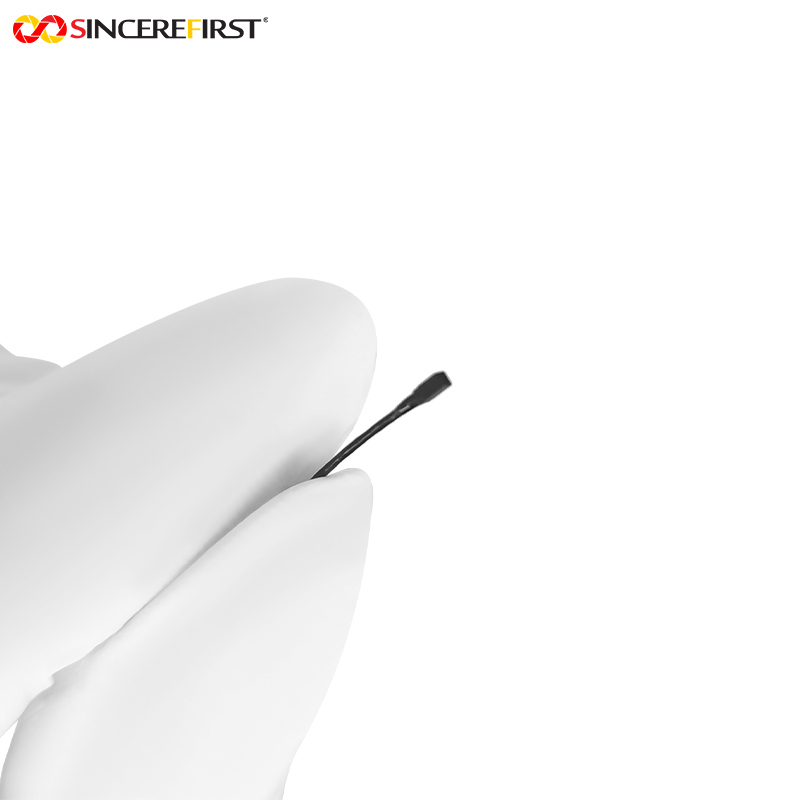

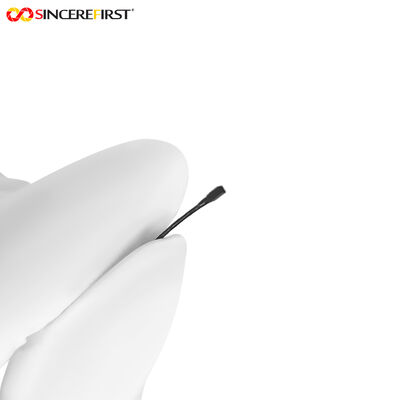

Dies ist das neue Endoskop-Kameramodul OCHFA20 mit CMOS-Sensor für medizinische und industrielle Anwendungen. Durch die präzise Abstimmung von volldimensionalen Parametern werden Kernfähigkeiten wie „HD-Bildgebung + flexible Bereitstellung + miniaturisierte Anpassung“ geschaffen, was es zu einer ausgezeichneten Wahl für Szenarien macht, die ein Eindringen in enge Räume und die Erfassung von Details erfordern. Im Kern ist das Modul mit dem OmniVision OCHFA20 CMOS-Farbbildsensor ausgestattet, der über 0,5 MP effektive Pixel verfügt und stabil Bilder mit einer Auflösung von 720 x 720 ausgeben kann. In Kombination mit der Bildrate von 720P@30FPS sind dynamische Bilder frei von Bewegungsunschärfe und weisen eine originalgetreue Farbwiedergabe auf. Die ultra-kleine Sensorgröße von 1/18 Zoll und die Pixelspezifikationen von 1,008 μm x 1,008 μm gewährleisten nicht nur die Lichtempfindlichkeit, sondern bilden auch die Grundlage für die Miniaturisierung von Geräten. In Verbindung mit einem ultra-feinen Linsendurchmesser von nur 1,5 mm kann es leicht in enge Bereiche wie Spalten in Präzisionsinstrumenten und winzige Hohlräume eindringen. Das ultra-weite Sichtfeld von 120° ermöglicht in Kombination mit der manuellen Fokussierfunktion nicht nur eine weitreichende Szenenabdeckung, sondern auch eine präzise Fokussierung auf lokale Details, wodurch Beobachtungs-Blindstellen und Unschärfen vermieden werden.​

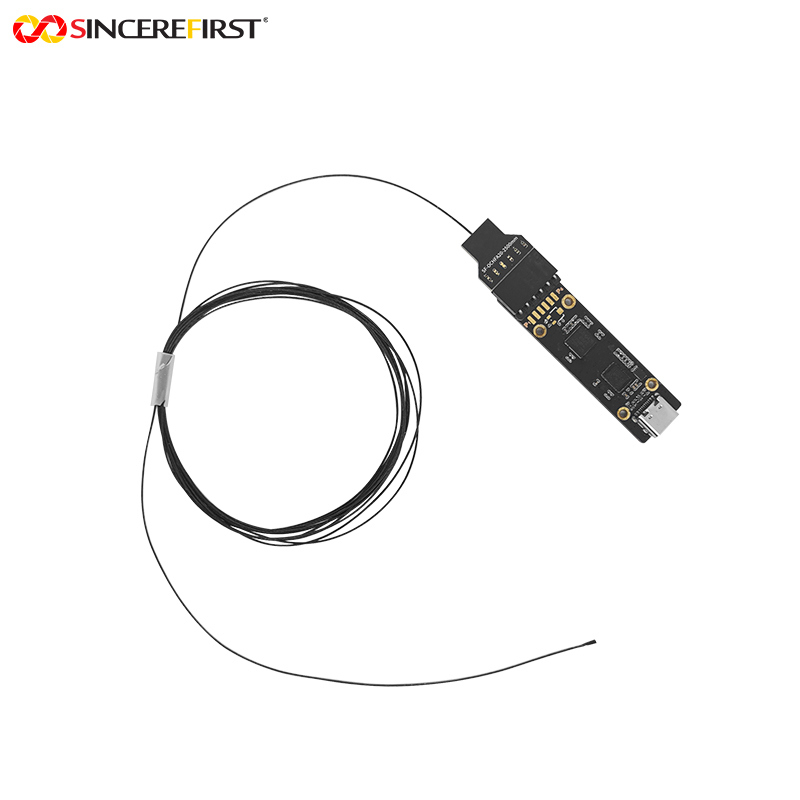

In Bezug auf das strukturelle Design wird eine getrennte Lösung (Separated solution) verwendet: Sie stellt über einen USB 6PIN-Header eine stabile Verbindung mit der DSP-Platine her und gibt dann Signale über eine Typ-C-Schnittstelle aus. Sie unterstützt die USB 2.0-Übertragungsgeschwindigkeit und das UVC-Protokoll und ist mit gängigen Betriebssystemen wie Windows, Mac und Linux kompatibel, ohne dass zusätzliche Treiber erforderlich sind. Sie passt sich an verschiedene Geräte an, darunter Computer und tragbare Erkennungsterminals. Im Produktionsprozess werden SMT- (Surface Mount Technology) und AA- (Active Alignment) Verfahren eingesetzt, um die Konsistenz und Bildstabilität von massenproduzierten Produkten zu gewährleisten. Darüber hinaus hat es mehrere internationale Testzertifizierungen wie CE, FCC, RoHS und Reach bestanden, wobei die Konformität und Zuverlässigkeit den Nutzungsanforderungen mehrerer globaler Regionen entsprechen.

Merkmale:

1. Starke Bilddetails und Szenenanpassungsfähigkeit: 0,5 MP Pixel + 720 x 720 Auflösung sorgen für klare Details; die Bildrate von 720P@30FPS passt sich der dynamischen Beobachtung an; die manuelle Fokussierung ermöglicht eine flexible Fokussierung je nach Zielentfernung und erfüllt sowohl die Anforderungen an die Weitbereichsscannung als auch an die lokale Vergrößerung.​
2. Flexible und effiziente Bereitstellung und Wartung:Das getrennte Design ermöglicht eine unabhängige Anordnung des Kameraendes und der DSP-Platine, was den Installationsprozess in komplexen Geräten vereinfacht; die kombinierte USB 6PIN + Typ-C-Dual-Schnittstelle mit UVC-Protokoll ermöglicht Plug-and-Play-Funktionalität; fehlerhafte Module können bei der späteren Wartung einzeln ausgetauscht werden, was die Kosten senkt.​
3. Ausgewogene Miniaturisierung und strukturelle Zuverlässigkeit: Der Linsendurchmesser von 1,5 mm + die Sensorgröße von 1/18 Zoll erfüllen die betrieblichen Anforderungen in engen Räumen; SMT-Technologie und AA-Prozess gewährleisten eine stabile Modulstruktur, die regelmäßigen Vibrationen und Umwelteinflüssen standhält, um die Lebensdauer zu verlängern.​
4. Globale Konformität und breite Systemkompatibilität:Es hat mehrere internationale Zertifizierungen erhalten, die den Zugang zu Märkten in verschiedenen Ländern und Regionen ermöglichen; es ist mit gängigen Betriebssystemen kompatibel, ohne dass benutzerdefinierte Treiber erforderlich sind, und passt sich an verschiedene Endgeräte an, wodurch Barrieren bei der plattformübergreifenden Nutzung reduziert werden.

Technische Parameter:

Anwendungen:

• Kundendienst für Präzisionsinstrumente: Geeignet für die Wartung von Gelenken von Industrierobotern und dem Inneren von Mikromotoren. Die 1,5-mm-Linse kann in Geräteöffnungen eindringen, und die 720P-HD-Bildgebung + manuelle Fokussierung können Probleme wie Zahnradverschleiß und schlechten Stromkreis-Kontakt klar identifizieren und helfen, Fehler schnell zu lokalisieren.​
• Inspektion von besonderen Sicherheitsrisiken: Wird für Inspektionen in geschlossenen Räumen wie U-Bahn-Tunneln und Umspannwerkskabinen verwendet. Das 120°-Weitwinkel-Sichtfeld ermöglicht eine schnelle Flächenabdeckung; das getrennte Design erleichtert die Platzierung der Sonde in komplexen Umgebungen; die Typ-C-Schnittstelle wird mit tragbaren Terminals für die Echtzeitbeobachtung verbunden, um rechtzeitig versteckte Gefahren wie alternde Schaltkreise und Ansammlungen von Fremdkörpern zu erkennen.​
• Mikroskopische Überwachung im Pflanzenschutz in der Landwirtschaft: Abgestimmt auf Pflanzenschutzgeräte zur Beobachtung von Krankheiten auf der Rückseite von Kulturpflanzenblättern und im Inneren von Früchten. Der Farbsensor stellt die wahre Form von Pflanzenkrankheiten und Schädlingen wieder her; die 1,008 μm-Pixel erfassen winzige Krankheitsflecken; die Kompatibilität mit mobilen Geräten erleichtert die Aufzeichnung und Analyse vor Ort auf den Feldern.​
• Mikrodetektion auf archäologischen Stätten: Wird zur Erkennung von Spalten auf der Oberfläche von Kulturgütern und der internen Struktur von Keramik verwendet. Die 1,5-mm-Linse vermeidet Beschädigungen durch Kontakt mit Kulturgütern; die manuelle Fokussierung kann dekorative Details oder interne Rückstände klar darstellen; Konformitätszertifizierungen gewährleisten die sichere Verwendung des Geräts in verschiedenen archäologischen Szenarien.​
• Wartung von hochwertigen Haushaltsgeräten: Geeignet für die Inspektion des Inneren von Wasserfilterpatronen und Kaffeemaschinenleitungen. Die Plug-and-Play-Funktion senkt die Betriebsschwelle; die 720 x 720 Auflösung ermöglicht eine intuitive Beobachtung von Schmutzansammlungen; die ultra-feine Linse dringt in die internen Kanäle des Geräts ein und ermöglicht die Erkennung ohne Demontage.​

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster bereitstellen und Dokumentation sowie von unseren Ingenieuren entwickelte Produkte anfordern.2. Kommunikation oder Besprechung
3. Wir werden uns detailliert mit Ihnen abstimmen, um das von Ihnen benötigte Produkt zu ermitteln und zu versuchen, das am besten geeignete Produkt für Sie gemäß Ihren Anforderungen festzulegen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Fortschritt zu gewährleisten.
6. Musterprüfung
7. Testen und altern Sie in Ihrer Anwendung, geben Sie Testergebnisse zurück, keine Notwendigkeit zur Änderung, Massenproduktion. Über uns:
