1MP OV9782 Bildsensor IoT Global Shutter Kameramodul

1MP OV9782 Bildsensor IoT Global Shutter Kameramodul

Produktbeschreibung:

Dies ist ein 1MP OV9782 Bildsensor IoT Global Shutter Kameramodul, das den OV9782 CMOS-Sensor von OmniVision verwendet. Mit einer tief integrierten Architektur der OmniPixel®3‑GS-Technologie und 3μm×3μm großen Pixeln als Kern erreicht es ein präzises Gleichgewicht zwischen Quanteneffizienz und räumlicher Auflösung im Bereich des Global Shutter CMOS: Die 3μm große Pixelgröße erhöht die Lichtaufnahme pro Pixel erheblich; in Kombination mit der optimierten Quanteneffizienz der OmniPixel®3‑GS-Technologie kann es Bildrauschen reduzieren und eine reine Bildqualität auch in Umgebungen mit wenig Licht wie dunklen Innenräumen oder Gegenlicht im Freien beibehalten, wodurch die Anforderungen an hochpräzise Erkennung und Bildgebung erfüllt werden. Gleichzeitig arbeitet diese Technologie in Synergie mit der Global Shutter-Funktion, und in Kombination mit der hohen Bildausgaberate von 1280x800P@120FPS können Details von sich schnell bewegenden Zielen präzise erfasst und Bewegungsunschärfe vermieden werden.​

Das Modul verfügt über 1MP effektive Pixel und unterstützt das 8/10-Bit RAW-Ausgabeformat, wodurch die Erfassung von Originalbilddaten für die native Datenverarbeitung durch Backend-KI sichergestellt wird. Die Sensorgröße beträgt 1/4 Zoll, und seine optische Konfiguration umfasst eine F2.2-Blende und ein 1,66 mm Brennweitendesign. Der weite Fokusbereich von 30 cm~Unendlich passt sich an Aufnahmeszenarien in mehreren Entfernungen an, während das 120° Ultra-Weitwinkel (FOV) in Kombination mit geringer TV-Verzerrung von < -10% eine großflächige Abdeckung ermöglicht und gleichzeitig eine saubere Bildqualität gewährleistet.​

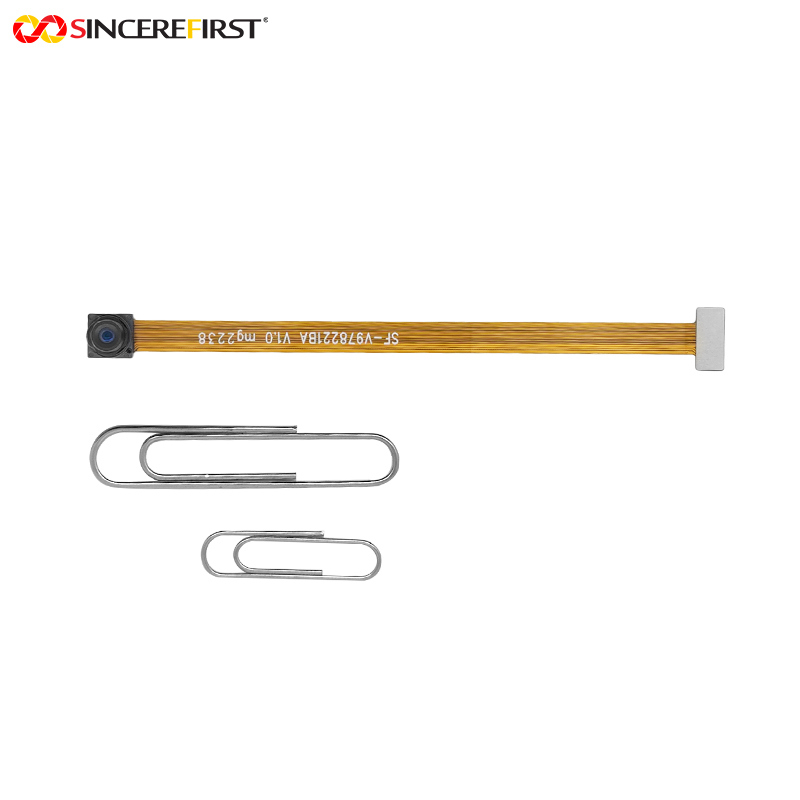

Das Produkt verwendet eine feste Brennweite mit manuellem Fokus und verfügt über ein kompaktes, streifenförmiges Design von nur 7 mm×7 mm×5,12 mm, das flexibel in engen Installationsräumen eingebettet werden kann. Es ist auch mit der dualen MIPI-Serienausgangsschnittstelle und der DVP-Parallelausgangsschnittstelle kompatibel. Hergestellt im SMT-Verfahren und mit AA (Active Alignment)-Technologie, gewährleistet es die Präzision und Stabilität der Massenproduktion. Darüber hinaus hat es mehrere internationale Tests und Zertifizierungen bestanden, darunter CE, FCC, RoHS und REACH, und entspricht somit vollständig den globalen Marktzugangsstandards.

Eigenschaften:

1. Low-Light-Imaging-Fähigkeit: Die 3μm×3μm großen Pixel in Kombination mit der OmniPixel®3‑GS-Technologie verbessern die Lichtaufnahmeeffizienz und die Quanteneffizienz in Umgebungen mit wenig Licht erheblich, wodurch Rauschstörungen reduziert und die Reinheit und Detailwiedergabe des Bildes sichergestellt werden.​
2. HD-Dynamische Bildqualität: Die hohe Bildrate von 120 FPS arbeitet in Synergie mit der Global Shutter-Funktion, um Bewegungsunschärfe in sich schnell bewegenden Szenarien vollständig zu eliminieren. Gleichzeitig behält das 8/10-Bit RAW-Ausgabeformat mehr Bilddetails bei und passt sich den Anforderungen der hochpräzisen Bildverarbeitung an.​
3. Hervorragende optische Leistung: Das 120° Ultra-Weitwinkel (FOV) erweitert den Bildgebungsbereich; die geringe TV-Verzerrung von < -10% vermeidet Dehnungsverzerrungen an Bildrändern. In Kombination mit dem weiten Fokusbereich von 30 cm~Unendlich ermöglicht es eine nahtlose Anpassung an Nah-, Mittel- und Fernszenarien.​
4. Starke Integrationsfähigkeit: Die kompakte Größe von 7 mm×7 mm×5,12 mm und das streifenförmige Design passen sich engen Installationsräumen an; das Dual-Interface-Design ist mit verschiedenen Hardwareplattformen kompatibel und ermöglicht eine schnelle Integration ohne zusätzliche Modifikationen.​
5. Zuverlässigkeit in Industriequalität:Das SMT-Verfahren und die AA-Technologie gewährleisten die optische Präzision und die Stabilität der Massenproduktion des Moduls. Mehrere internationale Zertifizierungen decken die wichtigsten globalen Märkte ab und reduzieren die Compliance-Risiken für Endprodukte.​
6. RAW-Domain-Datentreue:Die native 10-Bit RAW-Ausgabe umgeht Farbinterpolation und Rauschunterdrückungsprozesse des Post-Processing-ISP und gibt Originaldaten direkt im Bayer-Muster aus. Es liefert unkomprimierte Informationen auf Sensorebene für Backend-Deep-Learning-Algorithmen und eignet sich daher besonders für Szenarien, die eine präzise Farbwiederherstellung erfordern, wie z. B. medizinische Diagnostik und multispektrale Analyse.

Technische Parameter:

Anwendungen:

• Smart Home:Der Vorteil der großen Pixel ermöglicht es der Kamera, den Aktivitätsstatus von Familienmitgliedern bei Nacht oder bei schlechten Lichtverhältnissen klar zu erkennen; das weite FOV kann einen größeren Innenbereich abdecken, und ein einzelnes Gerät kann den gesamten Raum überwachen; das kompakte Design erleichtert die verdeckte Integration in Heimprodukte und erhält die Ästhetik, ohne die Leistung zu beeinträchtigen.​
• VR/AR: Die hohe Bildrate von 120 FPS in Kombination mit dem Global Shutter kann schnelle Handbewegungen und Kopfdrehungen präzise erfassen und so glatte, unscharfe visuelle Daten liefern; die hervorragenden Nah-Infrarot-Reaktionseigenschaften unterstützen die Zusammenarbeit mit Infrarotmarkern, um eine hochpräzise räumliche Positionierung und Bewegungserfassung zu erreichen und den Realismus immersiver Erlebnisse zu verbessern.​
• AOI-Inspektion: Bei einer Platinentransportgeschwindigkeit von 2 m/s auf SMT-Produktionslinien friert der Global Shutter Bilder von Lötstellen und Komponenten ein; die 3μm Pixelauflösung erfüllt die Inspektionsanforderungen für 01005-Komponenten; NIR-Beleuchtung unterdrückt Reflexionsstörungen von Pads; die 10-Bit RAW-Daten unterstützen Deep-Learning-Modelle bei der Identifizierung versteckter Defekte wie Mikrorisse und kalte Lötstellen.​

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster sowie Dokumentationsanforderungen bereitstellen, die von unseren technischen Mitarbeitern entwickelt wurden.
2. Kommunikation oder Treffen
3. Wir werden uns ausführlich mit Ihnen austauschen, um zu bestimmen, welches Produkt Sie benötigen, und versuchen, das am besten geeignete Produkt für Sie einzurichten
entsprechend Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Mustertests
7. Testen und Altern in Ihrer Anwendung, geben Sie Testergebnisse zurück, keine Notwendigkeit zu modifizieren, Massenproduktion.

Über uns:

Kooperationsmarken & Kunden:

Warum uns wählen:

Detailbilder:
