Global Shutter LED Farb-/Mono-CMOS-Sensor AI USB Kameramodul

Global Shutter LED-Farb-/Mono-CMOS-Sensor AI USB-Kameramodul

Produktbeschreibung:

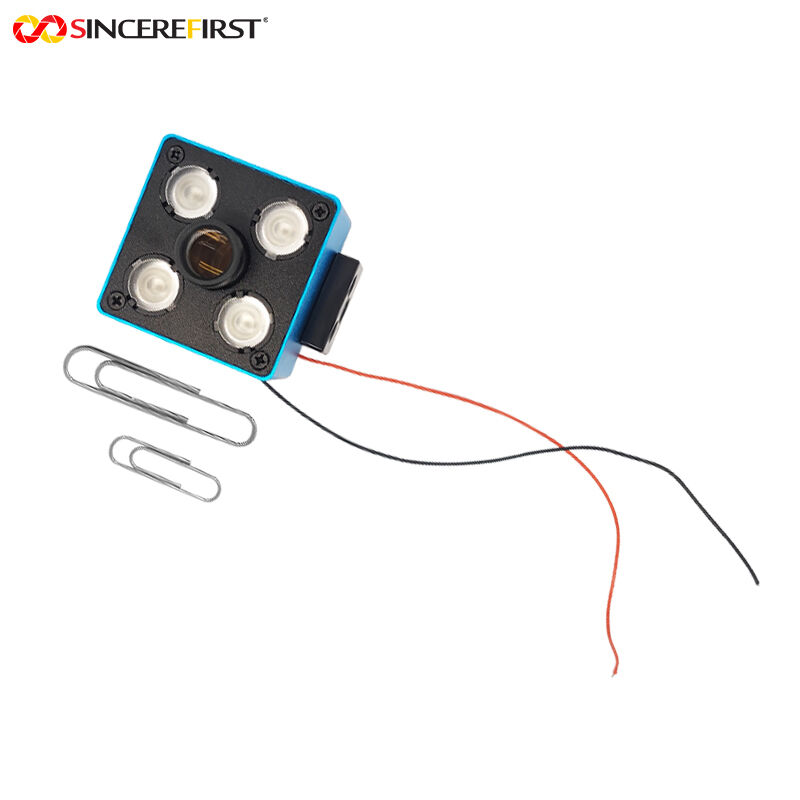

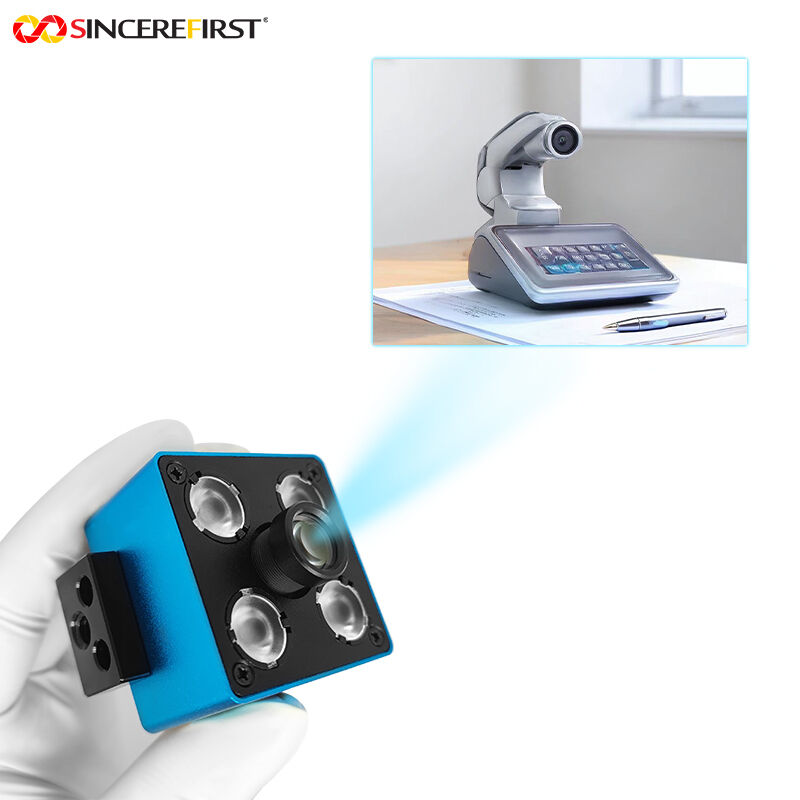

Hierbei handelt es sich um ein AI-USB-Kameramodul mit Global-Shutter-LED-Farb-/Monochrom-CMOS-Sensor, dessen Kernmerkmal im abgestimmten Design optionaler Monochrom-/Farb-CMOS-Bildsensoren in Dual-Version und 4 im Gehäuse integrierten LED-Perlen liegt: In Kombination mit einem Farb-CMOS-Sensor sorgen die 4 LED-Perlen für die Ausgabe echter und gleichmäßiger Farbbilder in Szenarien, die eine genaue Farbwiedergabe erfordern; In Kombination mit einem monochromen CMOS-Sensor können die LED-Perlen den Hell-Dunkel-Kontrast verbessern und detaillierte Merkmale wie Kanten und Texturen des Zielobjekts hervorheben.​
Die Hardwareparameter des Moduls decken die Anforderungen mehrerer Szenarien vollständig ab: Es ist mit einer 2MP-Auflösung (1920×1080) ausgestattet und unterstützt eine stabile 1080P@60FPS-Ausgabe mit hoher Bildrate, wodurch Bildklarheit und reibungslose dynamische Aufnahme ausgeglichen werden; Die Sensorgröße beträgt 1/2,6 Zoll und in Kombination mit der großen Pixelgröße von 3 μm × 3 μm wird die Lichterkennungsfähigkeit in Umgebungen mit wenig Licht deutlich verbessert und das Bildrauschen reduziert. In Bezug auf die Kernfunktionen werden Global Shutter, Global Exposure und externe Triggerfunktionen unterstützt. Das Ausgabeformat ist mit der Dual-Kodierung MJPG/YUY2 kompatibel und passt sich den Dekodierungsanforderungen verschiedener Softwareplattformen an. Es verfügt über ein manuelles Fokusdesign mit einem Fokusbereich von 1 cm Makro bis Unendlich und ermöglicht so die Aufnahme von Nahaufnahmen und Bildern aus großer Entfernung je nach Bedarf. Die Schnittstelle verwendet USB Typ-C, unterstützt die USB3.0-Hochgeschwindigkeitsübertragungsrate (5 Gbit/s) und ist mit dem UVC-Universalprotokoll gekoppelt, das ohne zusätzliche Treiber mit gängigen Betriebssystemen wie Windows, Linux und macOS kompatibel ist und Plug-and-Play ermöglicht. Das Modul ist mit einem Schutzgehäuse ausgestattet und sein Produktionsprozess nutzt den umweltfreundlichen SMT-Prozess und den AA-Prozess (Active Alignment), um optische Genauigkeit und strukturelle Stabilität zu gewährleisten. Gleichzeitig hat es mehrere internationale Tests und Zertifizierungen bestanden, darunter FCC, CE, Reach und RoHS, und erfüllt damit die Compliance-Anforderungen des globalen Marktes.

Merkmale:

1. Stärkere Szenenanpassungsfähigkeit:Die Kombination aus Farbsensor und LED-Fülllicht konzentriert sich auf die Farbwiedergabe, löst das Problem der Farbverzerrung und passt sich an Szenarien an, die eine Farbbeurteilung erfordern. Die Kombination aus Monochrom-Sensor und LED-Fülllicht verbessert den Hell-Dunkel-Kontrast und hebt detaillierte Merkmale hervor, was sich zur Erkennung von Defekten wie Metallkratzern und winzigen Rissen eignet. Im Vergleich zu Einzelsensormodulen können mehr Szenarien mit differenzierten Anforderungen abgedeckt werden.​
2. HD Smooth Imaging:Die große Pixelgröße von 3 μm × 3 μm verbessert die Lichterkennungsfähigkeit bei schlechten Lichtverhältnissen, und in Kombination mit dem 1/2,6-Zoll-Sensor kann auch in dunklen Umgebungen eine rauscharme Bildgebung aufrechterhalten werden; Die hohe Bildrate von 1080P@60FPS in Kombination mit Global Shutter kann sich schnell bewegende Ziele (z. B. Werkstücke am Fließband) klar und ohne Bewegungsunschärfe erfassen und sorgt so für ein ausgewogenes Verhältnis zwischen Bildqualität und dynamischer Erfassungseffizienz.​
3. Flexible Kompatibilität:Das manuelle Fokusdesign unterstützt die flexible Einstellung von 1 cm Makro bis Unendlich und ermöglicht so eine präzise Steuerung der Schärfentiefe entsprechend der Entfernung des Aufnahmeziels, um Details aus unterschiedlichen Entfernungen zu erfassen; Die externe Auslösefunktion kann mit externen Geräten wie fotoelektrischen Sensoren und SPS verbunden werden, um den Aufnahmezeitpunkt genau zu sperren, Fehlschüsse und Fehlschüsse zu vermeiden und sich an automatisierte Betriebsszenarien anzupassen.​

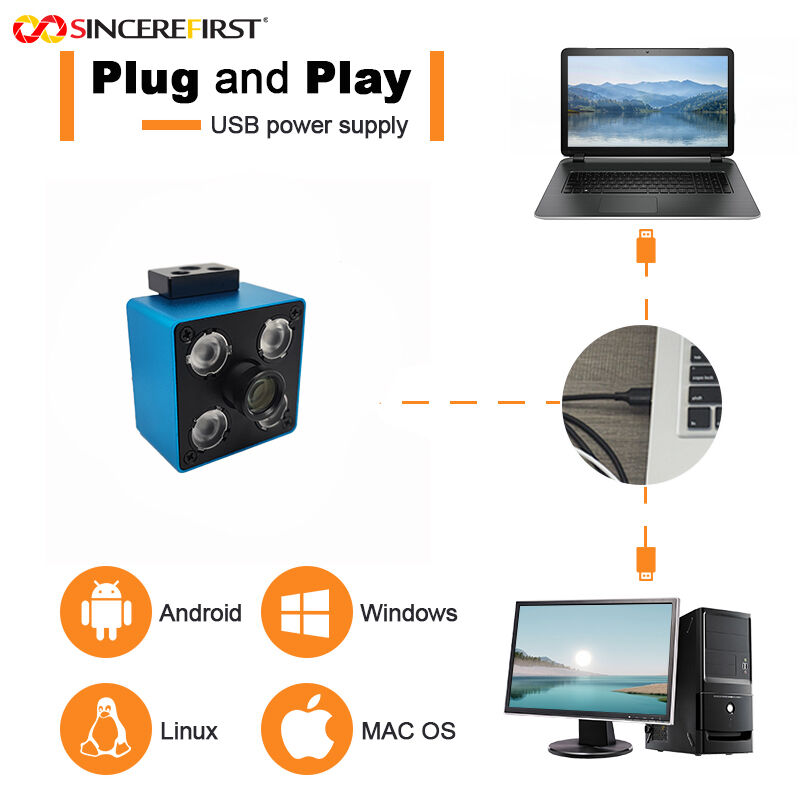

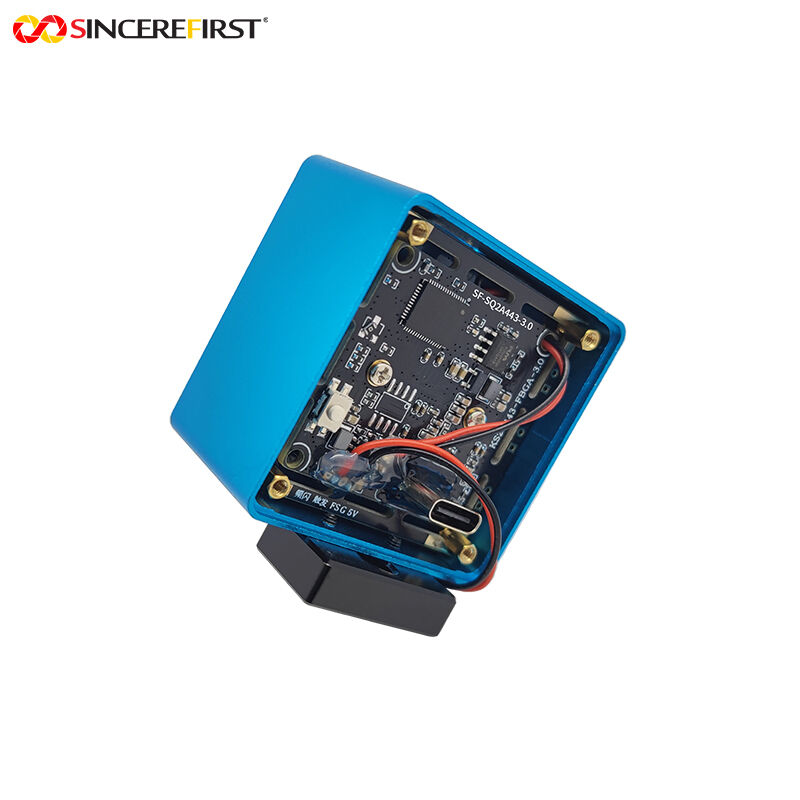

4. Stabile Qualität:Das treiberfreie UVC-Protokoll, gepaart mit USB3.0-Hochgeschwindigkeitsübertragung und Typ-C-Schnittstelle, kann schnell in Geräte mit unterschiedlichen Betriebssystemen integriert werden, wodurch sekundäre Entwicklungskosten reduziert werden; SMT-Prozess, AA-Prozess und internationale Zertifizierungen gewährleisten Stabilität auf Industrieniveau, ermöglichen die Anpassung an komplexe Umgebungen wie Staub und leichte Vibrationen und reduzieren die Häufigkeit und Kosten der Gerätewartung.

Technische Parameter:

Anwendungen:

• Prüfung der Aussehensqualität:Mithilfe eines Farb-CMOS-Sensors und LED-Fülllichts passt die LED die Helligkeit an, um Reflexionen auf der Gehäuseoberfläche zu vermeiden und Fehler wie Farbunterschiede und unebene Beschichtung genau zu erkennen. Die hohe Bildrate von 1080P@60FPS passt sich an die Hochgeschwindigkeits-Fließbandinspektion an und stellt sicher, dass das Erscheinungsbild jedes Produkts den Standards entspricht.​
• Erkennung von Teilefehlern:Passend zum monochromen CMOS-Sensor + LED-Fülllicht verstärkt die LED den Kontrast zwischen Kratzern, Graten auf der Teileoberfläche und der Metallgrundfarbe. Der Global-Shutter eliminiert Bewegungsunschärfe während der Teileübertragung und der manuelle 1-cm-Makrofokus erfasst kleinste Defekte klar und erfüllt so die Anforderungen an die Qualitätsprüfgenauigkeit von Industrieteilen.​
• Prüfung der Druckqualität:Mithilfe eines Farbsensors und eines LED-Fülllichts wird die wahre Farbe gedruckter Muster wiederhergestellt und Probleme wie verschwommene Schriftarten, Musterversatz und Farbunterschiede werden erkannt. Der externe Auslöser verbindet sich mit der Druckmaschine für synchrone Aufnahmen, vermeidet verpasste Inspektionen während des Druckvorgangs und gewährleistet die Druckkonsistenz.​
• Messung der Komponentenabmessungen:Wählen Sie Monochrom-Sensor + LED-Fülllicht, um die Umrisse und Pin-Details von Komponenten hervorzuheben. Der manuelle Fokus wird an die Bauteiloberfläche angepasst und die externe Triggerfunktion wird mit synchronen Messgeräten gepaart, um präzise Dimensionsdaten wie Bauteillänge und Pin-Abstand zu erhalten und damit den Präzisionsstandards für die Produktion elektronischer Bauteile zu entsprechen.​

Maßgeschneiderter Prozess:

1. Sie können Zeichnungen oder Muster zur Verfügung stellen sowie Dokumentation und Entwicklung anfordernunsere Ingenieure.
2. Kommunikation oder Treffen
3. Wir werden ausführlich mit Ihnen kommunizieren, um herauszufinden, welches Produkt Sie benötigen, und versuchen, das für Sie am besten geeignete Produkt auszuwählen
nach Ihren Bedürfnissen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmuster und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Ablauf zu gewährleisten.
6. Probentests
7. Test und Alter Ihrer Anwendung, Rückmeldung der Testergebnisse, kein Änderungsbedarf, Massenproduktion.
