Industrielle Inspektionsbrigade ES101 Sensor USB Separates Endoskop Kameramodul

Industrielle Inspektionskamera Brigates ES101 Sensor USB Separates Endoskop-Kameramodul

Produktbeschreibung:

Dies ist ein industrielles Inspektionskamera-Modul Brigates ES101 Sensor USB Separated Endoscope Camera Module, eine professionelle Mikrobildgebungslösung, die mit Hochleistungs-Bildsensortechnologie integriert ist. Ausgestattet mit dem Brigates ES101 CMOS-Farbbildsensor verfügt es über 1 MP Pixel und eine hochauflösende 1000x1000 Auflösung, die stabil zwei Arten von Bildern mit hoher Bildrate ausgeben kann: 1000x1000@60FPS und 1000x800@75FPS. Die Sensorgröße beträgt 1/9 Zoll, mit einer Pixelgröße von 1,4 μm × 1,4 μm, und das Ausgabeformat unterstützt 10 Bit/8 Bit RAW, was ausreichend Platz für die Nachbearbeitung von Bildern lässt. Das Produkt verfügt über ein manuelles Fokusdesign, gepaart mit einem ultraweiten Sichtfeld von 140 °, und der Durchmesser des nackten Modulobjektivs beträgt nur 3,1 mm, was den Beobachtungsanforderungen enger Räume leicht gerecht wird. Es integriert auch 6 weiße LED-Leuchten, um einen gleichmäßigen und stabilen Aufhellungseffekt zu erzielen. In Bezug auf Struktur und Kompatibilität verwendet das Modul ein separates Design, verbindet sich über eine Typ-C-Schnittstelle mit dem DSP-Board, die MIPI 1Lane-Rate unterstützt, und gibt dann Daten über die Typ-C-Schnittstelle aus, kompatibel mit USB2.0-Rate und UVC-Protokoll und anpassbar an verschiedene Endgeräte. Der Produktionsprozess verwendet SMT-Technologie und AA-Prozess, um die Konsistenz und Stabilität von Massenprodukten zu gewährleisten, und hat mehrere internationale Tests und Zertifizierungen wie CE, FCC, RoHS und Reach bestanden, die die Marktzugangsstandards vieler Orte auf der ganzen Welt erfüllen.

Merkmale:

1. Hohe Bildrate für dynamische Erfassung: Die Ausgabe mit 60 FPS und 75 FPS kann schnell bewegte Ziele präzise einfrieren und Bewegungsartefakte in Szenarien wie Herzschlägen, Atemzügen oder schnellen Instrumentenmanipulationen vollständig eliminieren, was eine Grundlage für die Analyse von dynamischen Diagnosen von Bild zu Bild bietet.
2. Professionelle Bilddatenqualität: Das quadratische Seitenverhältnis von 1 MP bietet eine größere effektive lichtempfindliche Fläche im Vergleich zu herkömmlichen 720p-Lösungen. In Kombination mit der 10-Bit-RAW-Ausgabe, die eine Farbtiefe von 1024 Stufen beibehält, liefert es hochgetreue Rohdaten für computergestützte Diagnosen und die Verarbeitung von KI-Algorithmen.

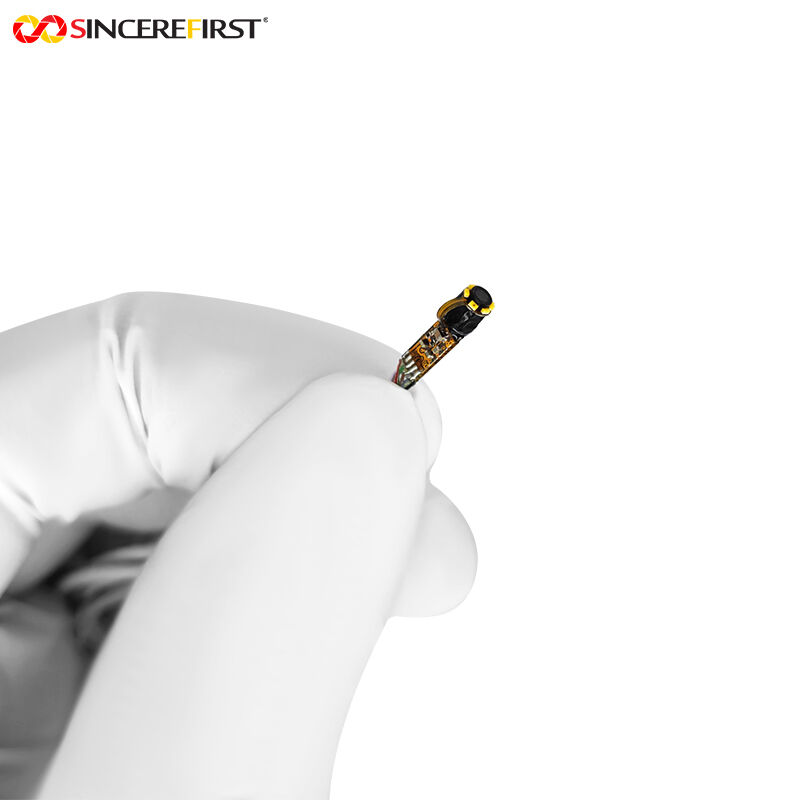

3. Miniaturisiertes integriertes optisches Design: Das 3,1 mm dicke Objektiv integriert den Sensor mit 6 LED-Lichtquellen, wodurch externe Lichtleiter überflüssig werden und die Sondeninvasivität erheblich reduziert wird. Das 140 ° Weitwinkel-Sichtfeld ermöglicht eine Panorama-Beobachtung mit einer einzigen Einführung, was die Verfahrens- und Inspektionszeiten verkürzt.
4. Flexible separate Systemarchitektur: Das separate Design der Sonde und des DSP-Boards unterstützt den Hot-Swap-Austausch steriler Spitzen, was die Kosten für Einwegartikel senkt. Die einheitliche Typ-C-Schnittstelle vereinfacht Verkabelung und Stromversorgung, ist mit Multi-Plattform-Endgeräten kompatibel und erleichtert die schnelle Integration.
5. Medizinische Fertigung und Compliance: Der AA-Prozess (Active Alignment) gewährleistet eine konzentrische Ausrichtung im Mikrometerbereich zwischen Sensor und Objektiv und maximiert die Konsistenz der Bildqualität am Rand. SMT-Technologie und internationale Zertifizierungen gewährleisten Stabilität bei der Serienproduktion und die Einhaltung von Vorschriften.

Technische Parameter:

Anwendungen:

• Hysteroskope: Seine Miniatursonde und die Eigenschaften der hohen Bildrate machen es sehr gut geeignet für hysteroscopische Untersuchungen und Operationen. Es ermöglicht eine klare und flüssige Beobachtung subtiler Endometriummorphologien, Polypen oder Verwachsungen und unterstützt Ärzte bei der genauen Diagnose und präzisen endoskopischen Verfahren.
• Laparoskope: Kann in laparoskopische Instrumente integriert werden. Bei minimalinvasiven Operationen wie Cholezystektomie oder Appendektomie bietet es einen breiten und flüssigen Echtzeitblick auf die Bauchhöhle und hilft Chirurgen, die Gewebeanatomie und die Instrumentenbewegung klar zu beobachten.
• Industrielle Rohr-Endoskope: Eingesetzt in industriellen Endoskopen oder kriechenden Robotern zur Erkennung von Korrosion, Rissen oder Schweißfehlern in Rohren in den Energie-, Chemie- und anderen Sektoren. Die hohe Bildrate erfasst effektiv Fehlerdetails in flüssigen Umgebungen oder während Scanbewegungen, während der 140 ° Weitwinkel tote Winkel bei der Inspektion reduziert.
• Elektronische Nasenrachen-Laryngoskope: Seine Miniaturgröße erleichtert den Eintritt in die Nasenhöhle und den Rachen. Die Hochleistungs-LEDs liefern eine ausreichende Beleuchtung, und die Hochbildraten-Bildgebung zeigt dynamische Details wie Stimmbandvibrationen und Schleimhautmorphologie klar an, was es für Routineuntersuchungen und Diagnosen in der Hals-Nasen-Ohrenheilkunde geeignet macht.

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster bereitstellen und Dokumentation und Entwicklung durch unser Ingenieurpersonal anfordern.2. Kommunikation oder Besprechung
3. Wir werden uns detailliert mit Ihnen abstimmen, um das für Sie passende Produkt zu ermitteln und zu versuchen, das am besten geeignete Produkt für Sie gemäß Ihren Anforderungen festzulegen.
4. Musterentwicklung
5. Bestimmen Sie die Details des Entwicklungsmusters und die Lieferzeit. Kommunizieren Sie jederzeit, um einen reibungslosen Fortschritt zu gewährleisten.
6. Musterprüfung
7. Testen und altern in Ihrer Anwendung, Feedback der Testergebnisse, keine Notwendigkeit zur Änderung, Massenproduktion. Über uns:
