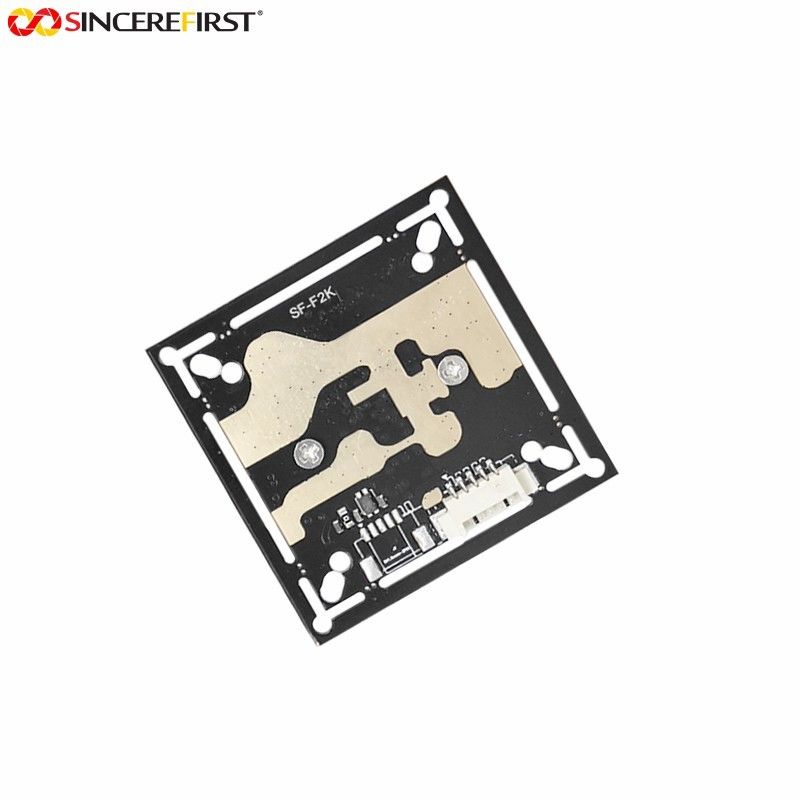

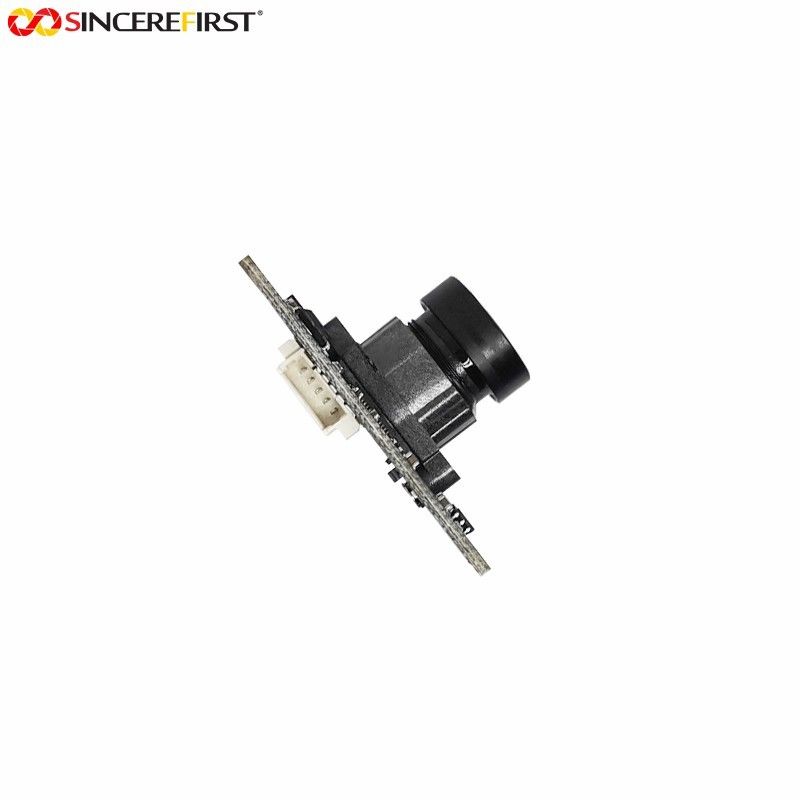

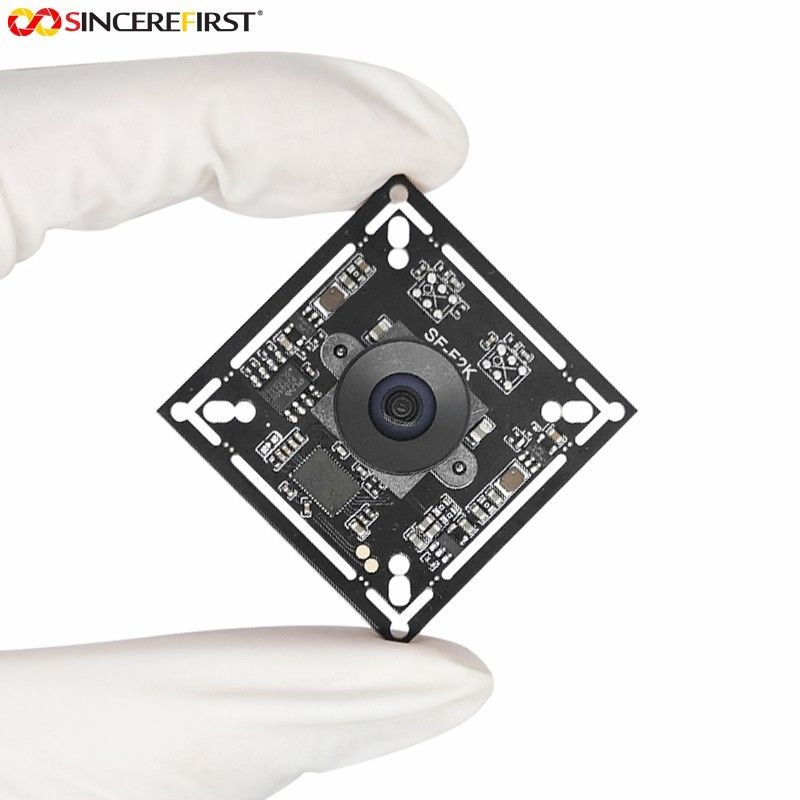

Kamera-Modul 2MP PS5268 Mic Sensor Finger Print Scanner mit USB-Schnittstelle
Specificaitons
| Kamera-Sensor | PS5268 |
| Sensor | 1/2.7' ‚CMOS-Sensor |
| Pixel | Mega- Pixel 2 |
| Die meisten effektiven Pixel | 1920 (H) x 1080 (V) |
| Pixel-Größe | 3.0µm x 3.0µm |
| Blickwinkel | 120° |
| Fokus-Art | Fixfocus |
| Schnittstellen-Art | USB2.0 |
| Fokus-Strecke | 60cm |
| Kompressions-Format | MJPEG/YUV2 (YUYV) |
Beschreibung
Das PS5268 ist eine geringe Energie, in hohem Grade integrierter CMOS-Bild-Sensor, der (volles HD-1080p) von den Pixeln 1920x1080 mit Rollenfensterladenauslesen ausgab. Es bettete das neue FinePixel™ ein und die HDR-Sensortechnik, zum der ausgezeichneten Bildqualität und hohen der Dynamikwerte des Einzelschusses durchzuführen synthetisierte Bildertrag. PS5268 gibt lineares Bit 14 aus, oder lokaler Ton zeichnete 12 gebissene Rohdaten durch Schnittstelle MIPI CSI-2 mit Leistungsaufnahme der geringen Energie auf. Er ist in CSP-Paket verfügbar. Das PS5268 kann programmiert werden, um die Expositionsdauer für unterschiedliche Helligkeitszustand über I2CTM-Seriensteuerbus einzustellen. Eingebettete HDR-Bildsynthese mit dem lokalen Ton, der aufzeichnet, um Hochleistung, kosteneffektiv und Zeit an Markt zu liefern für HDR-Anwendung der hohen Auflösung. Indem es den Satz des internen Registers programmiert, führt sie Schwarzpegelkorrektur des Aufchips und Bildqualitätskontrolle der hohen Temperatur durch.
Eigenschaften
◆Bildgröße: 1928 x 1088 Pixel mit Filterreihe und -linse der Farbe Bayer-RGB
◆Ausgabeformat:
-14bit lineares HDR-RAWRGB
-12bit HDR + lokale Tone Mapped
ROHER RGB
-10bit lineares RAWRGB
Ausgabeschnittstelle
-12bit Ähnlichkeit DVP gab aus
-2 Ertrag des Wegs MIPI (bis zu 800Mbps pro Weg)
◆I2CM-Schnittstelle mit zwei Arten Slave_ID
◆Leistungsaufnahme der geringen Energie
◆Hohe Empfindlichkeit
◆Stützaufchip HDR-Synthese
◆Bild-Sensor-Prozessorfunktionen
- Automatische schwarz-stufige Kalibrierung
- Eingebettete lokale Tone Mapping
- Schwarze Sonnenannullierung
◆Stütz-Sensor-Rahmensynchronisierung
◆Auf-Chip PLL (geben Sie clock/PLL m>=1MHz) ein
◆Auf-Chipspalte A-/Dkonverter
◆manuelle analoge Gewinnsteuerung des Auf-Chips
◆Rahmenzeit der stetigen Variable u. Expositionsdauer
◆Unterstützung WOI und Subsampling
◆Stützblinde Linie u. Pixel-TIMING
◆Unterstützung gab Hsync bei Vsync aus
◆Support1.7V~33VI/O
◆Funktion der Stützschnelle Selbstbelichtung (FAE)
Anwendungen
Kamera der Überwachungs-HD-CCTV
Überwachung IP-Kamera
Auto-Videorecorder
Videotür-Telefon
