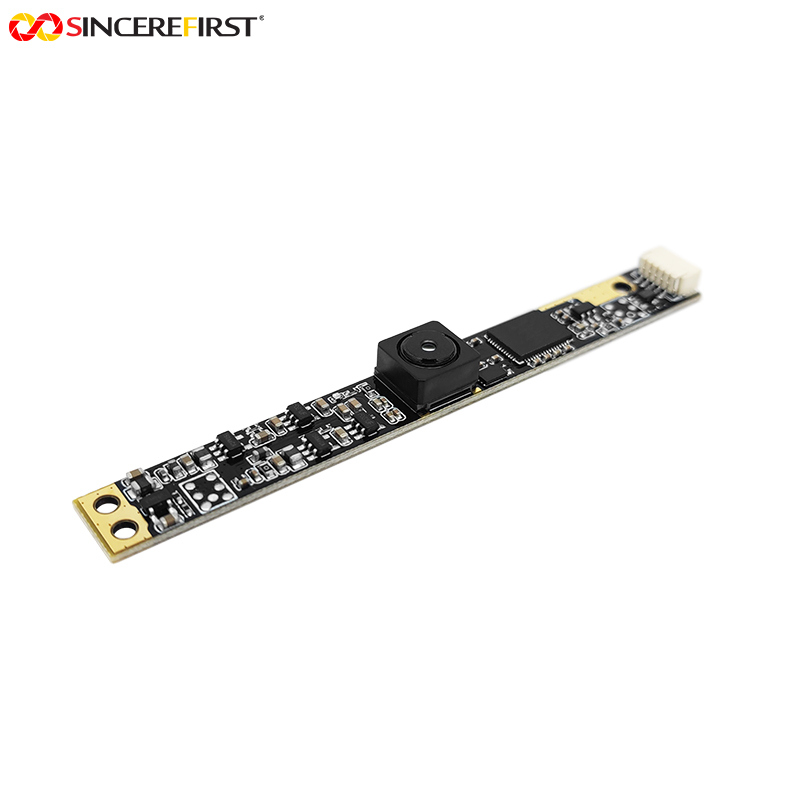

Compact 13MP Image Sensor Sony IMX258 Machine Vision USB Camera Module

Kompakter 13MP Bildsensor Sony IMX258 Machine Vision USB-Kameramodul

Produktbeschreibung:

Dies ist ein kompaktes 13MP Bildsensor Sony IMX258 Machine Vision USB-Kameramodul. Zentriert auf dem Sony IMX258 CMOS-Farbbildsensor liefert es ein Bildgebungsgerät, das hochauflösende Bildqualität, flexible Anpassungsfähigkeit und stabile Leistung kombiniert und die Nutzungsanforderungen verschiedener Szenarien vollständig abdeckt. Es verfügt über ein 13MP effektives Pixelarray, das native 4208×3120 Vollauflösungs-Statikausgabe unterstützt und auch zwei Videospezifikationen bietet: 4K (3840×2160) @30fps und 1080P @60fps, um die Anforderungen unterschiedlicher Datenverarbeitungsintensitäten zu erfüllen.​

Gekoppelt mit einer Sensorgröße von 1/3,06 Zoll und einer Pixelgröße von 1,12 µm × 1,12 µm erreicht es eine doppelte Optimierung der Detailerfassung und der dynamischen Aufnahme. In Bezug auf Kerntechnologien integriert es Exmor RS Stacked Technology, HDR-Funktion und PDAF (Phase Detection Autofocus)-Funktion: Exmor RS-Technologie verbessert die Rauschunterdrückung bei schlechten Lichtverhältnissen, HDR-Funktion gleicht Kontraste zwischen hellen und dunklen Bereichen aus und PDAF-Funktion verbessert die Fokussierungsgeschwindigkeit – ihre Synergie gewährleistet eine qualitativ hochwertige Bildgebung in komplexen Umgebungen.​

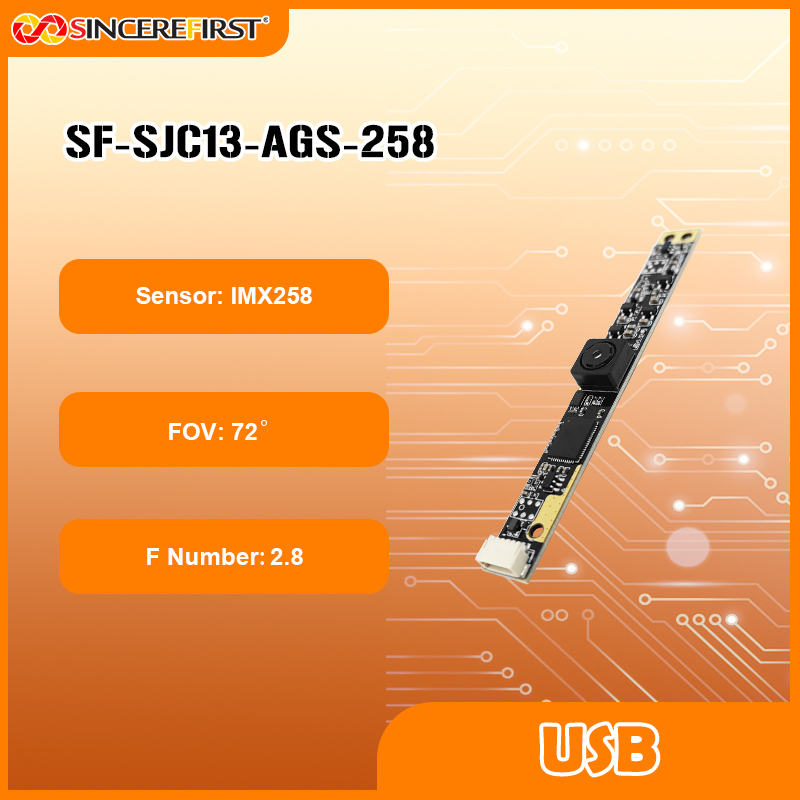

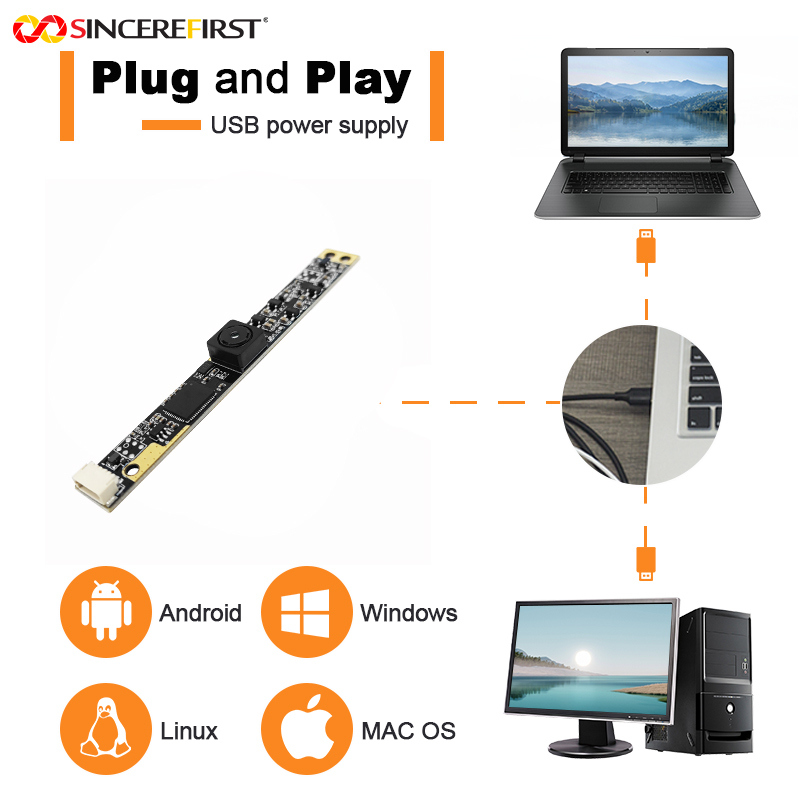

Für die optische Konfiguration ist das Modul mit einer F2.8-Blende und einem 72°-Sichtfeld ausgestattet. Es verwendet eine Festbrennweite mit manuellem Fokusdesign für eine präzise Klarheitsanpassung nach Bedarf. Es verfügt über eine rechteckige Struktur mit einer schlanken Größe von nur 100 mm × 10 mm, was eine flexible Installation ermöglicht. Ausgestattet mit einer USB 5PIN-Schnittstelle unterstützt es USB 2.0-Geschwindigkeit und UVC-Protokoll, ist kompatibel mit gängigen Betriebssystemen wie Windows, Linux und Android und ermöglicht Plug-and-Play-Funktionalität ohne komplexe Anpassung.​

In der Produktion werden SMT- und AA-Prozesse (Active Alignment) eingesetzt, um die Präzision und Konsistenz der Montage zu gewährleisten. Es hat mehrere internationale Tests und Zertifizierungen bestanden, darunter CE, FCC, RoHS und REACH, und entspricht den globalen Standards für elektromagnetische Verträglichkeit und Umweltzugang.

Merkmale:

1. Echte Farbwiedergabe in HD: Exmor RS-Technologie, kombiniert mit einer Pixelgröße von 1,12 µm × 1,12 µm und einer F2.8-Blende, ermöglicht rauscharme, helle Bildausgabe auch bei schlechten Lichtverhältnissen. Die HDR-Funktion unterdrückt effektiv Überbelichtung bei starkem Licht und Unterbelichtung in Schatten, während PDAF Ziele schnell erfasst. Ihre Zusammenarbeit ermöglicht es dem Modul, echte Farben und feine Details in verschiedenen Lichtverhältnissen wiederzugeben.​
2. Anpassungsfähigkeit an verschiedene Szenarien: Native 13MP Vollauflösung eignet sich für hochauflösende Fotografie und statische Datenerfassung; 4K @30fps ist für Aufnahmeszenarien geeignet, die hochpräzise Details erfordern; 1080P @60fps erfüllt die Anforderungen an die flüssige Erfassung dynamischer Bilder. Diese drei Modi können frei umgeschaltet werden und passen sich den Kernanforderungen verschiedener Nutzungsszenarien ohne zusätzliche Hardwareunterstützung an.​

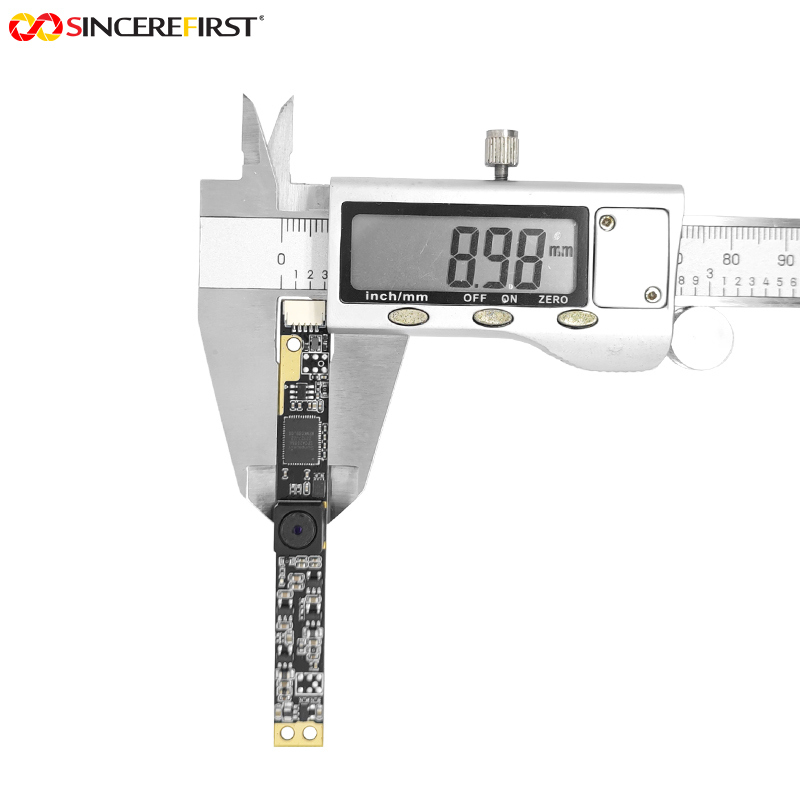

3. Minimalistisches Integrationsdesign:Mit einer schlanken Größe von 100 mm × 10 mm kann es leicht in enge Einbauräume integriert werden. Die Kombination aus USB 2.0 und UVC-Protokoll ermöglicht systemübergreifendes Plug-and-Play, reduziert die Schwierigkeit der Hardwareintegration und die Kosten für die Softwareanpassung erheblich – eine schnelle Bereitstellung ist ohne professionelle Expertise möglich.​
4. Hochpräzise & konforme Qualität: Der SMT-Prozess gewährleistet die strukturelle Stabilität des Moduls, während der AA-Prozess eine genaue Kalibrierung der optischen Komponenten sicherstellt und Probleme wie Fokusverschiebung und Bildqualitätsverschlechterung bei langfristiger Nutzung verhindert. Mehrere internationale Zertifizierungen bestätigen die Einhaltung globaler Standards für elektromagnetische Verträglichkeit und Umweltsicherheit, was einen ungehinderten Zugang zu nationalen und internationalen Märkten ermöglicht und sich an die Anforderungen des langfristigen Betriebs in kommerziellen, industriellen und anderen Szenarien anpasst.​
5. Abdeckung vielfältiger Anforderungen: Das 72°-Sichtfeld deckt den Aufnahmebereich gleichmäßig ab und vermeidet sowohl das Verpassen von Szenendetails als auch übermäßige Verzerrungen. Die Festbrennweite mit manuellem Fokusdesign ist einfach zu bedienen, passt sich präzise an Aufnahmeziele in verschiedenen Entfernungen an und erfüllt die Klarheitsanforderungen für den täglichen Gebrauch und professionelle Szenarien.

Technische Parameter:

Anwendungen:

• Bereich intelligente Bürotechnik: Geeignet für Bürogeräte wie Videokonferenzsysteme und intelligente Whiteboards. Die 4K-Auflösung liefert klare Bilddetails, das 72°-Sichtfeld ist ideal für kleine bis mittelgroße Konferenzräume und das UVC-Protokoll gewährleistet Plug-and-Play-Funktionalität.​
• Anwendung für Bildungsaufzeichnung & Rundfunksysteme: Kann für Kursaufzeichnungen auf Online-Bildungsplattformen verwendet werden. Mehrere Auflösungs-Ausgabemodi erfüllen die Anforderungen von Live-Übertragungen unter verschiedenen Netzwerkumgebungen, und die HDR-Funktion sorgt für ausgewogene Bildeffekte unter den Lichtbedingungen im Klassenzimmer.​

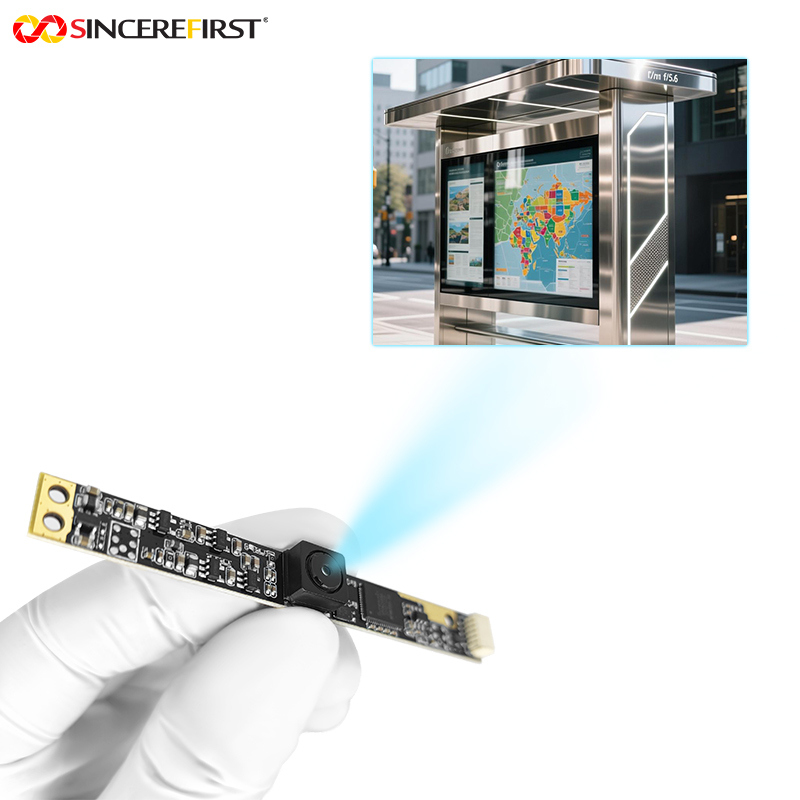

• Kommerzielle Display-Lösungen: Anwendbar auf kommerzielle Anzeigegeräte wie digitale Beschilderung und interaktive Werbedisplays. Die PDAF-Technologie ermöglicht eine schnelle Fokussierung auf sich bewegende Objekte, und das Festbrennweiten-Design sorgt für eine konsistente klare Bildgebung innerhalb der voreingestellten Entfernung.​
• Intelligente Heim-Vision-Systeme: Integriert in intelligente zentrale Steuergeräte für zu Hause, dient als Vision-Sensor für die Überwachung der Haussicherheit oder für Video-Interkom-Systeme. Seine kompakte Größe erleichtert die Integration in verschiedene intelligente Hardwareprodukte.​
• Hilfswerkzeuge für die Inhaltserstellung: Kann als Hilfskamera für die Erstellung von Selbstmedien und Live-Streaming verwendet werden. Die Unterstützung der 4K-Auflösung erfüllt die Anforderungen an die Produktion hochwertiger Inhalte, und die Plug-and-Play-Funktion ermöglicht es Nicht-Profis, sie schnell einzusetzen.

Kundenspezifischer Prozess:

1. Sie können Zeichnungen oder Muster bereitstellen und Dokumentation und Entwicklung durch anfordern unsere Ingenieure.
2. Kommunikation oder Besprechung
3. Wir werden uns im Detail mit Ihnen abstimmen, um das gewünschte Produkt zu ermitteln und zu versuchen, das am besten geeignete Produkt für Sie zu finden
gemäß Ihren Anforderungen.
4. Musterentwicklung
5. Details des Entwicklungsmusters und der Lieferzeit festlegen. Kommunizieren Sie jederzeit, um einen reibungslosen Fortschritt zu gewährleisten.
6. Musterprüfung
7. Testen und altern in Ihrer Anwendung, Feedback der Testergebnisse, keine Notwendigkeit zur Änderung, Massenproduktion.
